Jak dodać obwód różniczkujący na wejściu NE555

[Kulpina]

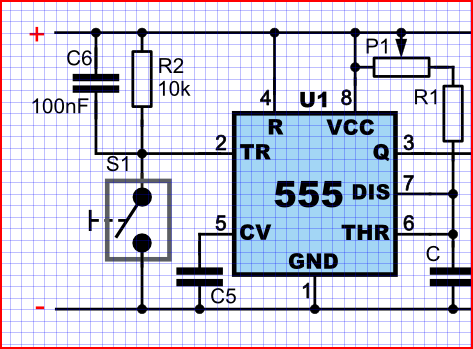

Mam schemat układu jak w załączniku (już ostatnio poruszałem kwestie dodania kondensatora oznaczonego teraz jako C6). Musze dodać jeszcze jedną rzecz. Na wejściu, pomiędzy przyciskiem, a wejściem TR należy dodać obwód różniczkujący. Z tego co zrozumiałem, należy dodać kondensator równolegle z przyciskiem. Wciąż jednak nie wiem jak dać rezystor z tego obwodu różniczkującego?

[matrix]

Może tak? Tylko w Twoim przypadku rezystor do plusa, bo inaczej 555 będzie pracował non stop. Wtedy R2 i C6 z Twojego schematu raczej potrzebne nie będą.

[Kulpina]

No właśnie, tylko jak wtedy się ten kondensator rozładuje, jak przycisk będzie rozwarty?

[Jony130]

To powinno tak się robić, od razu zaznaczyłem którędy płynie prąd ładowania/rozładowania kondensatora.

[matrix]

Podając obwód który pokazałem na rysunku miałem nadzieję że jasne będzie że trzeba dorzucić rezystor rozładowujący przed kondensatorem a w szeregu z włącznikiem jak pokazał kolega Jony130.

[Kulpina]

O dzięki wielkie Właśnie przed chwilą wpadłem na to żeby tak zrobić, więc potwierdziłeś moje przemyślenia
A jaka powinna być wartość R2 i C2? Chodzi o to, żeby C2 niejako miał szansę wymusić ten krótki impuls na TR, co nie bedzię możliwe, jeśli R2 będzie zbyt małe

[ Dodano: 2010-12-31, 15:51 ]

Podając obwód który pokazałem na rysunku miałem nadzieję że jasne będzie że trzeba dorzucić rezystor rozładowujący przed kondensatorem a w szeregu z włącznikiem jak pokazał kolega Jony130.

Ja o tym rezystorze wiedziałem. Umknął mi natomiast R2, na który wpadłem dopiero po chwili

[Jony130]

Daj standardowo 100nF i 10K.
Bo ogólnie to chodzi oto
C2*R2 < R3*C1

[Kulpina]

Ok, dzięki wielkie
Ten warunek C2*R2 < R3*C1 napewno będzie spełniony, bo R3 i C1 u mnie to 0,5M i 1000uF
