Jak zrobic zeby diody migaly na przemian?

Jamamto · Post autor: **Jamamto** » 19 gru 2012, 11:11

Witam
jak zrobic zeby diody migaly raz jedna raz druga ?Podajcie schemat

maxxxior · Post autor: **maxxxior** » 19 gru 2012, 13:33

https://forum.elportal.pl/viewtopic.php?t=11915

leech10 · Post autor: **leech10** » 20 gru 2012, 11:53

Hej

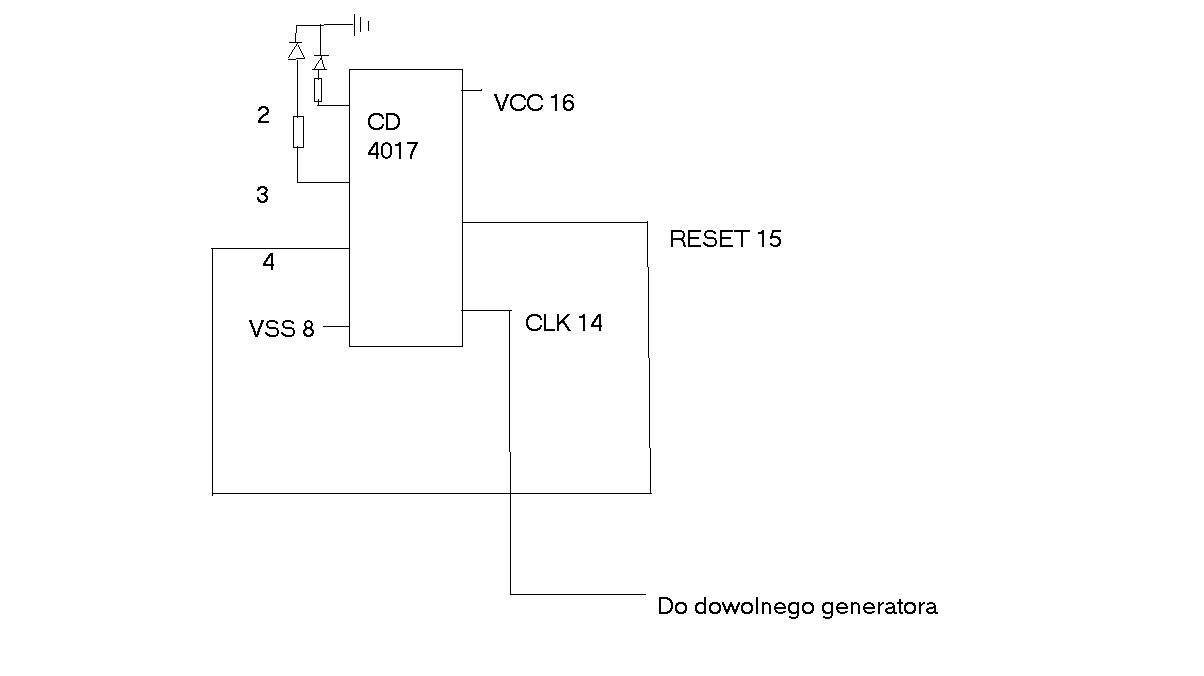

Możesz też wykorzystać np. układ CMOS z serri CD, według schematu. Układ zlicza impulsy z generatora( Może to byc np NE555 https://elportal.pl/pdf/k01/19_11.pdf, może być również np na układzie CMOS http://www.elektroda.pl/rtvforum/files- ... s_1637.jpg)

Układ CD4017 jest licznikiem dziesiętnym. Zasada działania jest banalnie prosta. Podajac impulsy na nóżke clock układ odpowiada stanem wysokim na każdej kolejnej nóżce wyjściowej 0-9, czyli liczy od 0 do 9. Tutaj jest dodatkowo resetowany bo mamy tylko 2 diody. Więc zlicza impulsy 0, 1 i jak dochodzi do nóżki numer 4( czyli w datasheet oznaczonej numerem output 2) sygnał podawany jest na nóżke reset, i zlicza od nowa, czyli dioda 1, dioda 2, reset i tak w kółko.

Zasilanie spokojnie w granicach 5-12V. Wartości rezystorów do LED nie podałem bo nie wiem jakie napięcie i jakie diody.

Pozdrawiam
Piotrek

matrix · Post autor: **matrix** » 25 gru 2012, 11:51

Mozesz zrobic prosty gendrator na NE555 i diody podlaczyc przeciwsobnie.

xxxmaxxx · Post autor: **xxxmaxxx** » 30 gru 2012, 19:09

Witam Kolegę najprościej jak się da , zawsze się udaje :

xxxmaxxx · Post autor: **xxxmaxxx** » 30 gru 2012, 19:10

http://pl.wikipedia.org/wiki/Multiwibrator a tu masz ciekawy link

pozdrawiam
