Dziwne napięcia TL072

Jesli jesteś początkującym elektronikiem, to tu z pewnością znajdziesz pomoc. Miejsce dobre do dyskusji nad podstawami elektroniki w zakresie teorii i praktyki.
ODPOWIEDZ
leech10
Użytkownik
Posty: 546
Rejestracja: 24 mar 2011, 20:34
Lokalizacja: Katowice

Dziwne napięcia TL072

Post autor: leech10 » 20 gru 2011, 9:50

Hej

Rozwiązałem problem z układem optotriak + Triak działa. Z tym że nie wiem co się dzieje z TL072. Daje mi takie napięcia, jakie sa zaznacone bez podawania sygału. Nie wiem dlaczego w punkcie wejścia odwracającego jest 1,1V a na wyjściu 11,6. Macie może pojęcie dlaczego tak się dzieje. Nie ważne jakie ustaliłem wzmocnienie. Zawsze tak jest. Rezystory dzielnika sztucznej masy to 2x100KOhm. Napięcie zasilania 12V

Jak dam sygnał na TL072 to tranzystor przed optotriakiem nie działa i nici z układu. Oczywiście kondesator na wyjściu OpAmpa dany, ale to raczej nie problem. Problem to te napięcia zaznaczone na czerwowo.


Pozdrawiam
Piotrek
Załączniki
(3.58 KiB) Pobrany 4501 razy

Jony130
Moderator
Posty: 3170
Rejestracja: 11 sie 2005, 16:33
Lokalizacja: wrocław

Post autor: Jony130 » 20 gru 2011, 14:58

Na ale pokaż cały schemat razem z obwodem sztucznej masy.

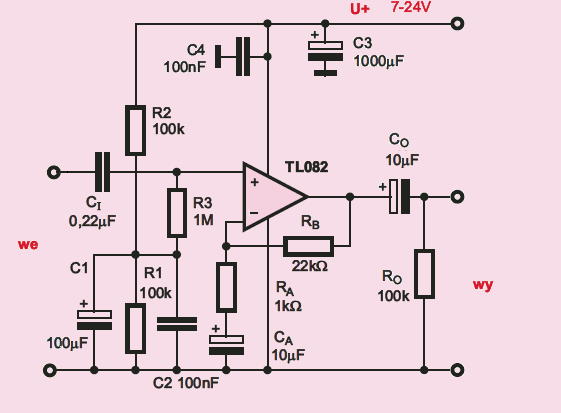

Bo poprawny schemat tak wygląda
Załączniki

leech10
Użytkownik
Posty: 546
Rejestracja: 24 mar 2011, 20:34
Lokalizacja: Katowice

Post autor: leech10 » 20 gru 2011, 15:17

Hej

Ja nie zastosowałem R3(sztuczną masę podpiąłem bezpośrednio z dzielnika R2/R1[mogło to uszkodzić układ?]) , pominałem tez Ca i Ro. Reszta wygladała tak jak u Ciebie

Pozdrawiam
Piotrek

Jony130
Moderator
Posty: 3170
Rejestracja: 11 sie 2005, 16:33
Lokalizacja: wrocław

Post autor: Jony130 » 20 gru 2011, 15:34

leech10 pisze:Ja nie zastosowałem R3(sztuczną masę podpiąłem bezpośrednio z dzielnika R2/R1[mogło to uszkodzić układ?]) , pominałem tez Ca i Ro. Reszta wygladała tak jak u Ciebie
R3 nie jest konieczny.
Ale Ca musi być. Bez niego układ nie biedzie poprawnie działał.

leech10
Użytkownik
Posty: 546
Rejestracja: 24 mar 2011, 20:34
Lokalizacja: Katowice

Post autor: leech10 » 20 gru 2011, 23:11

Hej

Wielkie dzięki. Zastosuje się do twoich wskazówek. Dam znać co z tego wyszło.
Ja nie dałem Ca bo sprawdzałem najprostsze aplikacje ze Sztuki elektroniki.Tam nie było tego kondensatora, w tej najprostszej wersji ale one były zasilane symetrycznie, a nie ze sztuczną masą. Ale przeoczyłem fakt, że jak robiłem układ audio na TDA2040 to podpiałem tak jak ty mi teraz podałeś i wtedy wszystko śmigało jak nalezy.

Pozdrawiam
Piotrek

leech10
Użytkownik
Posty: 546
Rejestracja: 24 mar 2011, 20:34
Lokalizacja: Katowice

Post autor: leech10 » 27 gru 2011, 20:45

Hej

Zrobiłem układ na TL081 według twojego zalecenia i wszystko działa, żarówka mruga w takt muzyki. Nie miałem pojęcia jakie dać wzmocnienie i dlatego tez miałem problemy. Przy MP3 wzmocnienie 10 a przy wieży przez głośniki wzmocnienie 5 jest OK.

Jeszcze jedno pytanie, chce dołożyć filtry aktywne( ie istotne jakie, mogą na początek być 1-go rzędu dolno/górno przepustowe). Mam schematy ale nie wiem jak połączyć to ze stopniem wzmacniającym. Czy filtr dać przed czy po wzmacniaczu i jak powinien wyglądać schemat połączenia dla pojedynczego zasilania( nie chce się już tak głupio pomylic jak poprzednio)?


Pozdrawiam
Piotrek

Jony130
Moderator
Posty: 3170
Rejestracja: 11 sie 2005, 16:33
Lokalizacja: wrocław

Post autor: Jony130 » 28 gru 2011, 19:27

A ten aktywny filtr to w jakiej konfiguracji ?? MFB czy Sallen-Key.

leech10
Użytkownik
Posty: 546
Rejestracja: 24 mar 2011, 20:34
Lokalizacja: Katowice

Post autor: leech10 » 29 gru 2011, 8:17

Hej

Może być Sallen Keya, dla przykładu dolno przepustowy

Pozdrawiam
Piotrek

Jony130
Moderator
Posty: 3170
Rejestracja: 11 sie 2005, 16:33
Lokalizacja: wrocław

Post autor: Jony130 » 30 gru 2011, 17:19

W przypadku Sallen Keya wystarczy na wejście dodać zwykły dzielnik napięcie który poda połowę napięcia zasilania.
