Ten schemat wyjaśni wszystko
Praktycznie od razu znamy IR4 i IR2.
Napięcie na kolektorze T1 obliczymy też dosyć prosto pomijając prąd bazy.
Vc = IR2*R2 + IR1*R1 = 2Vbe + (2Vbe/R2) * R1 = 2Vbe + 2Vbe * R1/R2 = 2Vbe* (1+R1/R2)
Bardziej dokładne obliczenie nie są możliwe bez zastosowania metod numerycznych do rozwiązywania nieliniowych układów równań.
Dlatego prościej jest wykorzystać symulację, albo zbudować układ w rzeczywistości.
Dodatkowo jak widać nie mamy (bezpośrednio) w tym układzie kontroli nad prądem stopnia końcowego.
Dlatego układ ten należy traktować jako ciekawostkę.
A tu przykład bardziej dokładnej analizy tego układu
Gdzie piszemy równania na Metodę potencjałów węzłowych plus dodatkowe wiążące prądy w tranzystorach

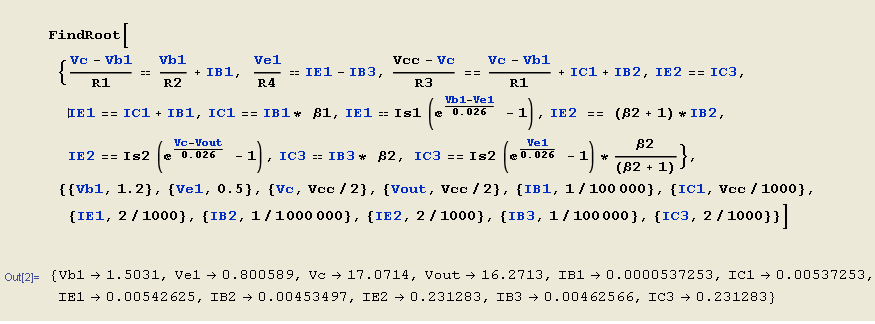

I korzystając z jakiegoś programu matematycznego ( Mathematica 7) rozwiązujemy te równania numerycznie
Już z stąd widać, że łatwiej i szybciej jest wykorzystać jakiś program do symulacji.
