Spalony zasilacz ATX.

Zenerek · Post autor: **Zenerek** » 07 wrz 2007, 21:37

Dostałem od koleżanki jako darowiznę zepsuty zasilacz. Wygląda to tak, że nie startuje po włączeniu zasilania i zwarciu odpowiednich kabelków. Płytka jest ostro przypieczona w miejscu gdzie wychodziły kable 12V. W pobliżu był wybrzuszony kondensator (wymieniłem go i nadal nie działa) i kilka innych, po których widać, że się przygrzały. Są to kondensatory w pobliżu wyjścia 12V.
Co mogło być przyczyną usterki??

robson · Post autor: **robson** » 07 wrz 2007, 23:20

Możliwe, że zbyt duży pobór prądu. Tak często się zdarza, może była to jakaś ukryta wada fabryczna zasilacza a może po prostu się zestarzał

Wiem tylko, że opłaca się kupić zasilacz na allegro chociażby stary AT, czy spalony ze względu na ilość przewodów i części do powtórnego wykorzystania. Takie zasilacze kosztują czasami dosłownie 5zł. Ja nie chwaląc się kupiłem AT za 3.50....Jeden duży kondensator znajdujący się w nim wart jest więcej nie wspomnę o przewodach

MacBi · Post autor: **MacBi** » 08 wrz 2007, 5:53

Kilkakrotnie się spotkałem, że zasilacze uszkadzają się ze starzenia oczywiście taki zasilacz da się naprawić.

Franco · Post autor: **Franco** » 08 wrz 2007, 9:21

Przyczyn awarii moze byc wiele np w zasilaczach codegen bardzo często wysych kondensator przetwornicy pomocniczej co z kolei powoduje uszkodzenie kontrolera tl494 czy ka7500 i jego tranzystorów pomocniczych. Koszt naprawy 5zł choc i tak mozna być pewnym ze się znowu za jakiś czas rozsypie bo ktoś obok tego kondensatora ustawił na plytce podgrzewający go rezystor.

Zenerek · Post autor: **Zenerek** » 08 wrz 2007, 10:45

Zasilacz firmy Mode Com model: Feel-300 ATX. Żadnego schematu do niego znaleźć nie mogę. Ma ktoś doświadczenia z tym modelem??

MacBi · Post autor: **MacBi** » 08 wrz 2007, 12:08

Napisz na czym on jest zbudowany.

Post autor: **timo66** » 08 wrz 2007, 21:23

Jak kolega może to niech zapoda zdieciami wnetrza. Prawdopodobie wyschły kondensatory przy tranzystorach mocy , co doprowadzilo do spalenia trazystorow , nastepnie mogly by sie spalic pomocnicze tranzystory i pasc inne kondensatory, ale krzda usterka jest inna , a ja jasnowidzem niejestem

aha

MacBi pisze:Napisz na czym on jest zbudowany.

Zenerek · Post autor: **Zenerek** » 21 wrz 2007, 21:22

W takim razie macie zdjęcia. Mam nadzieję, że będzie widać co trzeba i znajdziemy usterkę.

http://img519.imageshack.us/img519/2523/img0436pr7.jpg

http://img297.imageshack.us/img297/6186/img0438jb1.jpg

http://img208.imageshack.us/img208/8379/img0446pb7.jpg

ZbeeGin · Post autor: **ZbeeGin** » 22 wrz 2007, 10:48

Powodem przypalenia laminatu nie są przewody +12V lecz rezystory wstępnego obciążenia na linii 5V i 12V.
Aby odpalić ten zasilacz najpierw musisz sprawdzić i ewentualnie spróbować podnieść przetwornicę pomocniczą - elementy wokół transformatorka EEL-19xxxx. Po podłączeniu do sieci sprawdź napięcia za diodami, których adnody podłączone są do tego transformatorka (duża=5V i mała=ok.20V). Do sprawdzenia także diody wyjściowe (dudiody) na radiatorze obok tego ogromnego dławika.

Zenerek · Post autor: **Zenerek** » 22 wrz 2007, 12:53

Dudiody są sprawne. Zmierzyłem napięcia na katodach diod przy transformatorku. Na tej większej (przy prawym dolnym rogu transformatorka) wynosi koło 16V, a na tych mniejszych (prawy górny róg transformatorka) jest około 0,81V

Dodam jeszcze, że gdy zwieram ps-on z masą, to słychać delikatne jednokrotne cyknięcie (patrząc na 2. zdjęcie w okolicach lewej strony zasilacza).

Napisz jeszcze, czy chodziło Ci właśnie o te diody.

ZbeeGin · Post autor: **ZbeeGin** » 22 wrz 2007, 13:15

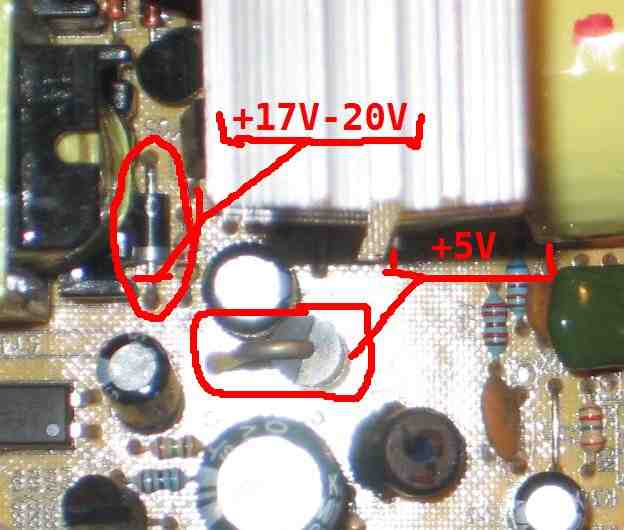

Napięcia z przetwornicy pomocniczej powinny być takie jak na obrazku. Te 17V może być nieco inne bo układ 2005 jest inaczej zasilany niż TL494/KA7500B. A źródła podają różnie. Ale jak widzę z Twojego opisu: 16V - zatem jest OK.

Zenerek · Post autor: **Zenerek** » 22 wrz 2007, 13:29

Czyli chyba jest jak ma być, tam gdzie zaznaczyłeś 17-20V jest 16,4V, a na tej drugiej jest 5,3V.

ZbeeGin · Post autor: **ZbeeGin** » 22 wrz 2007, 13:35

ZbeeGin pisze:Dodam jeszcze, że gdy zwieram ps-on z masą, to słychać delikatne jednokrotne cyknięcie (patrząc na 2. zdjęcie w okolicach lewej strony zasilacza).

Jeśli pojawia się cyknięcie to przetwornica próbuje ruszyć, ale układ sterownika wykrywa zwarcie na którejś z głównych linii zasilających (+5V, +12V, +3,3V) i nie pozwala uruchomić zasilacza. Przyczyna może też być inna i leżeć po stronie pierwotnej zasilacza - kondensatorki w obwodach bazy tranzystorów kluczujących, diody, same tranzystory...

Zenerek · Post autor: **Zenerek** » 22 wrz 2007, 13:37

A te tranzystory kluczujące?? Które to są?? Nie orientuję się w tematyce zasilaczy ATX

Co konkretnie mogę sprawdzić??

ZbeeGin · Post autor: **ZbeeGin** » 22 wrz 2007, 13:49

Tranzystory są na radiatorze, zaznaczone jako 1 i 2. Kondensatory po są prawej. Sprawdź jeszcze rezystory po stronie pierwotnej, zwłaszcza te które mają ponad 47kΩ.
