Schemat stabilizatora napiecia ujemnego

Post autor: shamotu » 12 lut 2007, 13:52

Poszukuje schemat prostego sabilizatoa napiecia ujemnego. Schemat powinien zawierac wzmacniacz operacyjny i tranzystory ( bez kostek regulacyjnych). Chodzi mi głównie o zasade działania takiego stabilizatora(cel edukacyjny).

Dziekuje za odpowiedzi

Pozdrawiam P.H.

GAVRON
Użytkownik
Posty: 552
Rejestracja: 26 maja 2006, 8:44
Lokalizacja: Łaziska Górne

Post autor: GAVRON » 12 lut 2007, 19:20

http://www.edw.com.pl/ea/stabilizatory.html - rysunek 11.4
Z tą różnica że dla ujemnej wersji należy tranzystor NPN zamienić na PNP, diodę Uref obrócić o 180 stopni, masą układu nie będzie ujemny potencjał źródła zasilającego tylko dodatni.

shamotu
-
Posty: 4
Rejestracja: 12 lut 2007, 13:42

Post autor: shamotu » 13 lut 2007, 1:46

Dzieki za odpowiedz.

Ale mam nadal problem.

Co mi daje odwrócenie diody?? Czy wtedy odkłada sie na niej napiecie ujemne?? Jesli tak to dlaczego??

Nierozumiem stwierdzenia za masa ma byc na potencjale dodatnim. Co mi to daje??


Dzieki za odpowiedz.

Pozdrawiam
P. H.

Michał17
Użytkownik
Posty: 329
Rejestracja: 07 sty 2006, 14:25
Lokalizacja: Łódź

Post autor: Michał17 » 13 lut 2007, 16:03

mówiąc masa znaczy 0V (umownie) , miejsce punktu odniesienia pomiarów, jeśli stabilizator jest na minusie to masa wtedy = +

GAVRON
Użytkownik
Posty: 552
Rejestracja: 26 maja 2006, 8:44
Lokalizacja: Łaziska Górne

Post autor: GAVRON » 13 lut 2007, 17:44

Namalowałem to tak. Może po analizie tego rysunku i zasady działania elementów składowych tego układu, co nieco ci się rozjaśni.

PS. Sorry, ale ta końcówka z anody diody Zenera ma iść na wejście (+) wzmacniacza, za pomyłkę przepraszam.

shamotu
-
Posty: 4
Rejestracja: 12 lut 2007, 13:42

Post autor: shamotu » 13 lut 2007, 19:06

Mozecie mi jasniej to wylumaczyc. Rozumiem jak działa stabilizator napiecia dodatniego ale nie wiem skad sie w stabilzatorze napieca ujemnego bierze napiecie ujemne. Poprosilbym o opis jak dla debila ktory nie ma pojecia o elektronice ( chodzi mi o polaczenia poszczegolnych elementow, i skad sie bierze ujemne napiecie wyjsciowe). Dzieki za odpowiedz.


Pozdrawiam
P.H.

Jony130
Moderator
Posty: 3170
Rejestracja: 11 sie 2005, 16:33
Lokalizacja: wrocław

Post autor: Jony130 » 13 lut 2007, 19:28

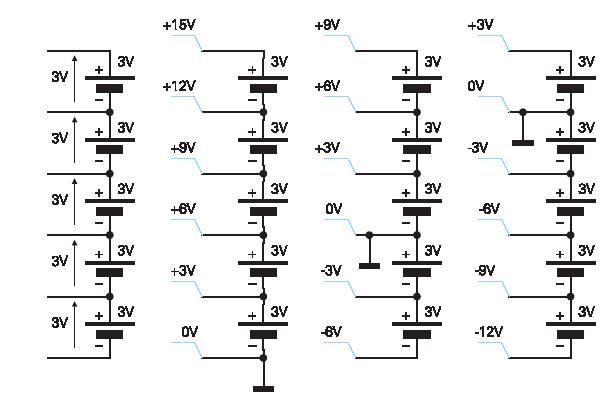

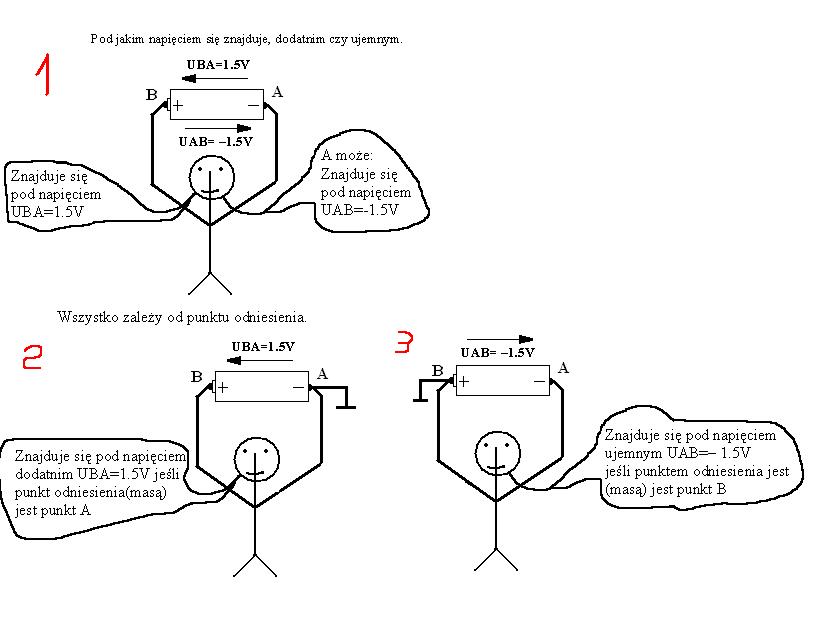

Zobacz na te dwa rysunki może coś rozjaśnią w kwestii ujemnego napięcia.
I stabilizator napięcia ujemnego działa tak samo jak dodatniego tylko zmienił nam się punkt odniesienia co do napięć.
Załączniki

shamotu
-
Posty: 4
Rejestracja: 12 lut 2007, 13:42

Post autor: shamotu » 13 lut 2007, 19:50

Dzieki wielkie za odpowiedzi. Nie widzialem tych rysunkow i stad moje pozniejsze pytania.

Pozdrawiam
P. H.
