AVT 1428 - Regulator temperatury

Brzozza93 · Post autor: **Brzozza93** » 11 sie 2006, 18:18

Chcę zmontować kit Regulatora temperatury z EP 6/2006 i mam pytanko: czy ścieżki na płytce między przekażnikiem a złączem obciążenia "pociągną" 1.5kW?? Z tego co przeczytałem przekażnik może sterować obciążeniami do 3,5 kW ale czy ścieżki się nie spalą. I jeszcze jedno: W opisie nie jest napisane co ustawia się jakim PR-em, czy ktoś wie to??

GAVRON · Post autor: **GAVRON** » 12 sie 2006, 12:07

Nie wiem, ale tu masz taki wykresik do określania obciążalności ścieżek.

(załącznik usunięty z powodu limitu UPLOAD)

tasza · Post autor: **tasza** » 12 sie 2006, 14:57

Brzozza93 pisze: I jeszcze jedno: W opisie nie jest napisane co ustawia się jakim PR-em, czy ktoś wie to??

Ojej...Brzozza93, czy Ty przeczytałeś dokładnie ten opis...?

Kluczowe jest stwierdzenie - "(...)pracujących w typowym układzie
okienkowego komparatora napięcia." ( str.83, góra, prawa szpalta)
i to powinno Ci wystarczyć, aby samodzielnie do reszty dojść, naprawdę....

inna nazwa tego układu to "dyskryminator okienkowy", proszę poczytać:

http://www.goldhand.com.pl/audio/operac ... rator.html

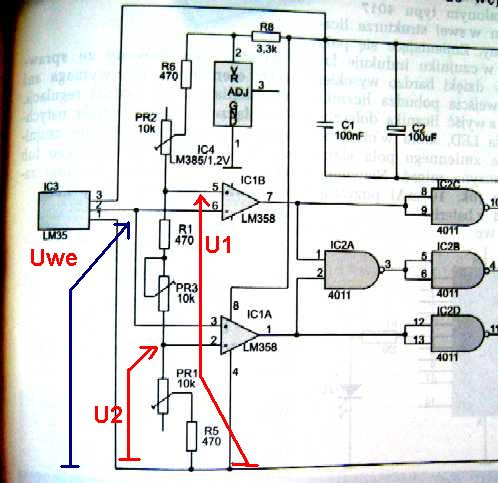

i teraz tak (fragment schematu w załączniku):
gałąź rezystorów R6,PR2, R1,PR3, R5,PR1 jest zasilana
ze źródła napięcia wzorcowego o wartości 1.2V (LM385/1.2)
wartości napięć U1, U2 są porównywane w Uwe (dostarczanym z czujnika)
na wyjściu IC1A pojawi się 1 logiczne, gdy Uwe > U2
na wyjściu IC1B pojawi sie 1 logiczne, gdy Uwe < U1
wniosek taki, że 1 jest na obu wyjściach gdy U2 < Uwe < U1
dolny próg "okienka" (U2) reguluje się R5, PR1, górny próg (U1) - PR2,R6
wysokość okienka - R1,PR3.
a ponieważ gałąź rezystancji określających progi napięć jest zasilana
ze wspólnego źródła - regulacje w pewien sposób od siebie zależą,
więc dostrajanie układu nalezy wykonywać etapami, kręcąc w miarę możliwości
tylko jedną PR-ką...

tasza

Brzozza93 · Post autor: **Brzozza93** » 12 sie 2006, 18:32

Dobra ale coś nie widzę jaki R (lub PR) co robi.
Obrazek

Post autor: **Jony130** » 12 sie 2006, 18:48

dolny próg "okienka" (U2(Up1)) reguluje się R5, PR1, górny próg (U1)(Up2) - PR2,R6
wysokość okienka - R1,PR3

Przecież tasza napisała jaki rezystor co robi, więc w czym problem

tasza · Post autor: **tasza** » 12 sie 2006, 18:49

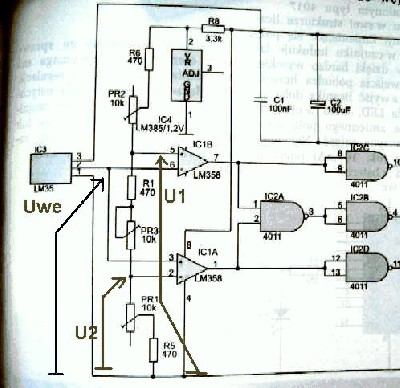

a teraz widzisz?

Obrazek

Brzozza93 · Post autor: **Brzozza93** » 12 sie 2006, 20:02

Tak

Sorry że nie zobaczyłem, taka ze mnie ślepota. Nawet ja tego nie pojmuję.

Jak ustawienia tych PRów mają się do regulacji temperatury (jakie parametry ustawiają) i co to ta wysokość okienka??

matelektronik · Post autor: **matelektronik** » 15 sie 2006, 16:39

Brzozza93 pisze:i co to ta wysokość okienka??

Wzmak operacyjny pracuje w aplikacji komparatora okienkowego. A wysokosc okienka to zakres napiec (min i max napiecie porownywane przez komparator).
