[Protel 99SE SP6] - co to za błąd przy ładowaniu Netlisty?

[Jasina]

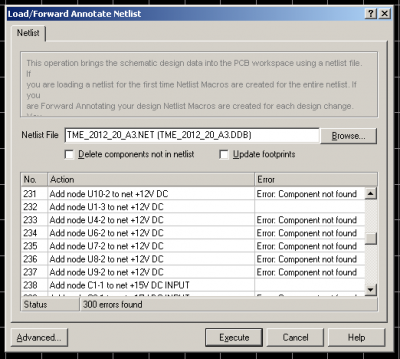

Witam wszystkich, są to moje pierwsze zmagania z Protelem, schemat poszedł gładko, natomiast nie mogę przeskoczyć tak łatwo do projektowania PCB. Przy ładowaniu Netlisty pojawia się następujący błąd:

np. 234 - Add node U4-2 to net +12V DC Error: Component not found.

Okno ładowania netlisty informuje mnie o tym, że Danego komponentu nie znaleziono, a ERC na schemacie żadnych błędów nie wykazuje. Jeśli będzie taka potrzeba, załączę schemat.

Pozdrawiam.

[KrzysiekK]

Czy wszystkie elementy na schemacie mają przypisane prawidłowe obudowy płytkowe - footprinty?

[Jasina]

Jeszcze nie wszystkie, ale tam gdzie nie ma pokazało tylko błąd o braku footprintu. Czy błąd "Component not found" może wynikać właśnie z tego?

[KrzysiekK]

Czy obwody zasilania układów scalonych są poprawnie zaprojektowane? Bo większość widocznych na rysunku błędów dotyczy podłączenia układów scalonych do napięcia +12V. Może tym brakującym komponentem jest etykieta zasilania?

Kolejnym problemem może być różna numeracja pinów niektórych elementów schematowych i pól lutowniczych elementów płytkowych. Wówczas także wystąpią błędy przy kompilacji netlisty.

[Jasina]

Piny zasilania układów scalonych mają zaznaczone we właściwościach typ "Power", więc nie chodzi o to. Numeracja schemat - płyta pokrywa się. Jedyne czego nie ma, to nie ma powpisywanych do końca footprintów. Po uzupełnieniu footprintów do końca dam znać.
