Zasilanie symetryczne

grysek67 · Post autor: **grysek67** » 19 kwie 2008, 9:11

Witam!

Jak najprosciej ze zwykłego napięcia np. z jednej baterii 9V zrobic zasilanie symetryczne
+/- 4,5V...?? zastanawiałem się nad tym problemem i wymyśliłem że najlepszym rozwiązaniem będzie dzielnik napięcia... Czy ktoś ma jeszcze jakieś pomysły jak zrobić napięcie symetryczne??

mathieiov · Post autor: **mathieiov** » 19 kwie 2008, 10:07

Tym sposobem raczej nie uzyskasz symetrycznego napięcia, tylko 9V, 4,5V i 0V.

grysek67 · Post autor: **grysek67** » 19 kwie 2008, 10:16

Otrzymam jesli "środek" podepne do masy układu to Vss będzie traktowana jak -4,5V
a Vcc jako +4,5V a mniędzy Vss a Vcc będzie 9V

Kulpina · Post autor: **Kulpina** » 19 kwie 2008, 11:46

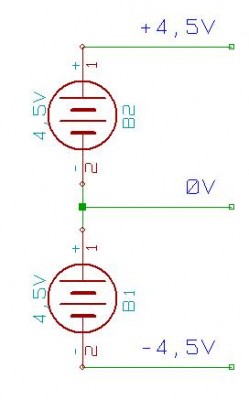

A jakbyś chciał bez jakichkolwiek elementów, to kup 2 baterie 4,5V połącz je w szereg i miejsce połączenia potraktuj jako mase

Wg schematu w załączniku:

mathieiov · Post autor: **mathieiov** » 19 kwie 2008, 11:50

grysek67 pisze:Otrzymam jesli "środek" podepne do masy układu to Vss będzie traktowana jak -4,5V
a Vcc jako +4,5V a mniędzy Vss a Vcc będzie 9V

Wydaje mi się, że wtedy Twoja "masa" będzie miała potencjał 4,5V.

grysek67 · Post autor: **grysek67** » 19 kwie 2008, 12:38

Kulpina, To jest dobry pomysł, bo tak moje urządzenie było testowane jedynym problemem są rozmiary owych baterii 4,5V

mathieiov, może i masz racje ,ale to nie ważne bo to był tylko przykład a pytanie było jakie Wy macie pomysły jak uzyskać takie napięcie

Kulpina · Post autor: **Kulpina** » 19 kwie 2008, 13:16

grysek67 pisze:Kulpina, To jest dobry pomysł, bo tak moje urządzenie było testowane jedynym problemem są rozmiary owych baterii 4,5V

Możesz sie odwdzięczyć klikająć przycisk pomógł <lol2>

Ale nie no tak serio jak problemem są rozmiary baterii to ja radze dalej zastosowac np akumulatorki. Są takie aku nie wiem dokładnie jak sie nazywają, ale wyglądają jak kilka baterii połączonych i wsadzonych w koszulke termokurczliwą

One powinny mieć mniejsze rozmiary, a przy okazji unikniesz problemów związanych z marnowaniem części energii z baterii 9V jako ciepło w rezystorach...

grysek67 · Post autor: **grysek67** » 19 kwie 2008, 13:42

Kulpina pisze:Możesz sie odwdzięczyć klikająć przycisk pomógł <lol2>

Jeszcze musisz sie troche postarać

A wracając do tematu to urządzenie ma być zasilane nie z baterii lecz ze stałego źródła napięcia 9V

kris74 · Post autor: **kris74** » 19 kwie 2008, 16:59

Proszę bardzo o to kilka rozwiązań zasilania symetrycznego:
http://www.headphoneamp.co.kr/bbs/zboar ... asc&no=179

c4r0 · Post autor: **c4r0** » 19 kwie 2008, 18:12

~grysek67
Schemat który podałeś w pierwszym poście to tworzenie tzw. sztucznej masy. W pewnych warunkach to rozwiązanie dobrze się sprawdza. Powinieneś jeszcze tylko tą sztuczną masę podać na wtórnik napięcia ze wzmacniacza operacyjnego, co zapobiegnie rozjeżdżaniu się napięć od obciążenia. Musisz tylko upewnić się, czy w twoim przypadku takie rozwiązanie się nadaje. Problem jest gdy Twoje urządzenie współpracuje z innymi zasilanymi z tego samego źródła. Wtedy masa to masa i nie można takich hocków klocków wyczyniać

Tranzystor · Post autor: **Tranzystor** » 19 kwie 2008, 18:17

A nie lepiej zamiast tej baterii 9V podłączyć baterię 4,5V i małą przetwornicę DC/DC

Obecnie w sklepach elektronicznych jest tego mnóstwo i coraz mniej kosztuje. Jeżeli nie chcesz stosować przetwornicy to może ICL7660

Pomysłów na zasilanie symetryczne jest dużo trzeba tylko poszukać po różnych sklepach i zobaczyć co dostanie się w naszym kraju.

Pozdrawiam

grysek67 · Post autor: **grysek67** » 19 kwie 2008, 19:39

Chyba wykorzystam kostke ICL7660, to chyba najlepsze rozwiązanie

szczególne dzieki dla Tranzystor

kris74 · Post autor: **kris74** » 19 kwie 2008, 20:10

grysek67 a do czego potrzebujesz to symetryczne zasilanie? jeśli do zasilania układów audio, to życzę powodzenia z kostką icl7660.

Tranzystor · Post autor: **Tranzystor** » 19 kwie 2008, 20:28

Dlatego wspomniałem o przetwornicach DC/DC, ponieważ nadają się do zasilania układów audio, a co do ICL7660 to jeżeli by się dobrze postarać też może pracować z układem audio.

Pozdrawiam

kris74 · Post autor: **kris74** » 20 kwie 2008, 8:14

Z przetwornicami DC/DC jest problem kiedy chce się je wykorzystać w technice audio, wiem bo sam realizowałem kilka układów zasilania symetrycznego, układy nie zawsze chciały poprawnie działać, choć zasilanie było takie jak trzeba, ale na oscyloskopie było widać resztę.
Podałem wcześniej link do strony z kilkoma rozwiązaniami, sprawdzałem je i śmiało mogę powiedzieć, że w zależności do czego mają być zastosowane i jaki prąd chcemy uzyskać na pewno do zastosowań audio się nadają, najlepsze rezultaty w tworzeniu wirualnej masy zdały układy z buforami, a najlepszy rezultat uzyskałem na BUF634.
