Problem z schematem

[Dawid2379]

Rozchodzi się tu o napięcie miedzy Baza a Emiterem, max to 5-6V

[pawelzielony]

Ok, tylko zobacz ze mój projekt jest na wejściu 27V

[Dawid2379]

Tak zauważyłem, właśnie może i to ma jakiś wpływ???Te 27V na pewno nie zniszczy tranzystora kiedy będzie na końcówkach Kolektor - Emiter ale co z reszta B-E C-B, tez jestem laikiem ale uważam ze wartości podane w danych katalogowych powinny być zachowane, na pewno wartości napiec w poszczególnych punktach będą rosły wraz z rosnącym napięciem na wejściu co zapewne ma wpływ na działanie całego układu, mam nadzieje ze odezwie się niedługo osoba z dużym doświadczeniem i rozwiąże problemy:) Swoja droga jak znajdę jutro czas zmontuje układ na płytce stykowej i zobaczę jak to u mnie wyjdzie, z ciekawości.

[Jony130]

Rozchodzi się tu o napięcie miedzy Baza a Emiterem, max to 5-6V

To nie tak.
Złącze baza-emiter ma napięcie przebicia na poziomie 0.5V.
W drugą stronę, (odwrotna polaryzacja) emiter do plusa, baza do minusa (dla NPN), napięcie to będzie większe niż 5V, typowo gdzieś w okolicy 8.5V a dla PNP (emiter do masy baza do plusa) napięcie to będzie większe niż 10V.

U mnie układ z rezystorami w bazie po 10K i 1K w kolektorze działa.
Układ ma jednak tę wadę. Wzrost napięcia zasilania zwiększa częstotliwość.
I najlepszy efekt był przy zasilaniu 5V.

Dlatego koledze pawelzielony radze poszukać innego schematu.

[pawelzielony]

Poszukam ale muszę mieć takie napięcie żeby posłać go na odległość 50-70m i oczywiście żeby rozżarzył mi drut oporowy.

[Jony130]

Niech lepiej kolega wryci do schematu zaproponowanego przez c4v2.
Mam na myśli wersję z tranzystorami bipolarnymi (BJT).
Bo ta wersja z MOSFET-ami spali się przy 27V podanych na bramkę.

[Dawid2379]

Tak to wiem ze napięcie przebicia to 0.5 czyli B - E otwiera się, przepraszam napisałem napięcie przebicia ale miałem na myśli max napięcie na końcówkach Bramka Emiter, czytając dane katalogowe: ABSOLUTE MAXIMUM RATINGS: Emmiter - Base Voltage: 6V rozumie ze jest to maksymalne napięcie miedzy tymi końcówkami....

[Jony130]

pawelzielony

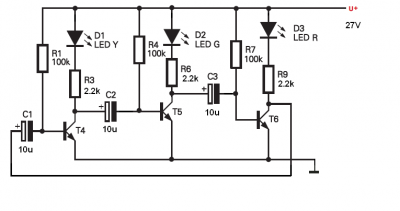

Jak już ma to być schemat biegnących diod to proponuje ten schemat.
Który powinien zadziać od razu nawet przy 27V.

ABSOLUTE MAXIMUM RATINGS: Emmiter - Base Voltage: 6V rozumie ze jest to maksymalne napięcie miedzy tymi końcówkami....

To napięcie między emiterem a bazą i producent informuje nas, że te napięcie nie będzie niższe niż te 6V.
I złącze emiter-baza ma właściwości diody Zenera (można go wykorzystać jako diodę Zenera).

Zobacz sobie na wyniki moich pomiarów.
PNP
BC556
Vbe=10V; Uce=10.65V

BD140
Ube=12.55V ; Uce=13.02V


NPN
BC337-40
Veb=8.2V; Vec=6.7V; I=5.5mA

BC549B
Veb=8.3V; Vec=7.2V; I=5.5mA

BD139-16
Veb=8.5V; Vec=6.7V; I=5.5mA

BC639
Vbe=7.7V; Vec=6.3V; I=500uA

BC337
Veb=7.9V; Vec=6,4V; I=500uA

2SC945
Veb=8.1V; Vec=7,5V; I=500uA

[Merki_1988]

Czyli jednak nie zdawało mi się z tym mruganiem diodek a już myślałem że mam coś ze wzrokiem ale nie wspominałem o tym. Dzięki za rozwiązanie tematu a ten schemat co wrzuciłeś to chyba coś na kształt przerzutnika astabilnego oczywiście nie w swojej klasycznej formie? Bo tam chyba będzie coś takiego, że gdy np tranzystor 1 się otworzy pierwszy to napięcie na kondensatorze C2 przesunie się na ujemnej nóżce w stronę napięć ujemnych i napewno zatka T5?

[Jony130]

Czyli jednak nie zdawało mi się z tym mruganiem diodek a już myślałem że mam coś ze wzrokiem ale nie wspominałem o tym

A jako ciekawostkę powiem, że ten schemat można wykorzystać do generowania sinusa.

a ten schemat co wrzuciłeś to chyba coś na kształt przerzutnika astabilnego oczywiście nie w swojej klasycznej formie

Tak, to rozszerzona wersja klasycznego schematu.

Bo tam chyba będzie coś takiego, że gdy np tranzystor 1 się otworzy pierwszy to napięcie na kondensatorze C2 przesunie się na ujemnej nóżce w stronę napięć ujemnych i napewno zatka T5?

No, dokładnie tak.

[pawelzielony]

Wyszedł mi z tego strobo

ale już odpalają się po kolei. Teraz tylko zrobić coś żeby nie przygasały oraz zwiększenie odstępu czasu między zapalaniem się diodek

zapomniałem dopisać że zamiast
R1, R4, R7 po 100k dałem 3k bo nie miałem po prostu
R3, R6, R9 po 2,2k dałem 1,2 powód j/w
C1, c2, c3 po 10u dałem 470u .............

[Jony130]

R1, R4, R7 po 100k dałem 3k bo nie miałem po prostu

No to zwiększ wartości tych rezystorów. "To ci się czas wydłuży".

[pawelzielony]

a co zrobić żeby się non stop świeciły a nie mrugały? ewentualnie żeby ostatnia się świeciła a reszta zgasła ??

Nie wiem może coś na przekaźnikach ?

[Merki_1988]

Jesli coś można na przekaźnikach to i można też na tranzystorach

Owszem dałoby się, mam schemat w głowie ułożony w zasadzie, ale z tego obecnego którego teraz używasz skomplikowałby się o kolejne 2 tranzystory oraz garść oporników...


Pytanie czy nie da się tego na jakimś scalaku żeby zajmowało mniej miejsca?

A jeśli interesuje Cie jakby to mogło być na pojedynczych elementach to ja bym wykorzystał częściowo przerobiony schemat przesuwnika fazy w tym temacie (to były te schematy na czarnym tle) z dwoma diodami świecącymi. A następnie dopasował do tego drugi schemat, dość klasyczny, z dwoma tranzystorami (wkleiłem fragment schematu o co mi chodzi).

I układ działałby następująco: najpierw w przesuwniku fazy załączone by były 2 diodki po kolei i drugi tranzystor z tego przesuwnika przy okazji mógłby wysterować jeden z tranzystorów z dodanego przeze mnie schematu (pierwszy z lewej). To odłączyłoby tranzystor drugi z tegoż schematu (przy okazji zapalając trzecią diode na stałe), do którego byłby dołączony owy generator-przesuwnik fazy. I chyba osiągnąłbym efekt o jaki chodzi.

Przepraszam, że bez kompletnego schematu ale spiesze się i moge go ewentualnie wrzucić jutro na spokojnie jeśli Ci zależy.

[pawelzielony]

możemy spróbować tak jak mówisz, zobaczymy czy będzie działać ...

[ Dodano: 2011-03-03, 09:28 ]
Tylko poproszę o cały schemat
