Elektroniczny przekaźnik

ROM · Post autor: **ROM** » 15 sie 2011, 23:12

Coś z tym bezpiecznikiem jest nie tak, przecież on ma zabezpieczać uzwojenie pierwotne trafa (ten przed modyfikacją), więc dlaczego 10A?.

e-lektryk · Post autor: **e-lektryk** » 15 sie 2011, 23:55

Sądzę, że on raczej ma zabezpieczyć nadprądowo wyjście czyli triaka 16A a nie transformator. W razie przepalenia bezpiecznika odcięte zostają oba układy. Zasilanie i sterowanie, tyle że gdyby faza była na N to będzie dochodziła dalej do urządzenia, dla tego lepszym rozwiązaniem jest dołożenie PE dla ochrony przed porażeniem. Bywa, że transformatory są zabezpieczone bezpiecznikami innego rodzaju lub mają wbudowane. Można by dodać drugi bezpiecznik dla transformatora dzieląc obie części na zabezpieczenie transformatora i zabezpieczenie triaka.

Post autor: **Jony130** » 16 sie 2011, 9:18

Koledzy w cuda wieżą? I myślą ze zwłoczny bezpiecznik ocali triaka ?
Toż to pobożne życzenia, jak mówi stare przysłowie "nie ma szybszego bezpiecznika od półprzewodnika".
A z tą zamianą faz to kolega ma jakąś manie czy co ?

keruseykaryu · Post autor: **keruseykaryu** » 16 sie 2011, 9:55

Jony130 pisze:Koledzy w cuda wieżą? I myślą ze zwłoczny bezpiecznik ocali triaka ?

Ale są specjalistyczne bezpieczniki do triaków.

Post autor: **Jony130** » 16 sie 2011, 10:13

Jak można takie bezpieczniki kupić z z piaskiem kwarcowym czy co oni tam stosują.
Tu sobie można doczytać o szczegółach
https://elportal.pl/pdf/k01/63_102.pdf

Post autor: **timo66** » 16 sie 2011, 17:48

A mi się wydawało że bezpiecznik jest po to by chronić układ przed szkodami trwałymi , a nie że jedno pozwoli spalić/ uszkodzić a co innego nie.

e-lektryk · Post autor: **e-lektryk** » 17 sie 2011, 11:23

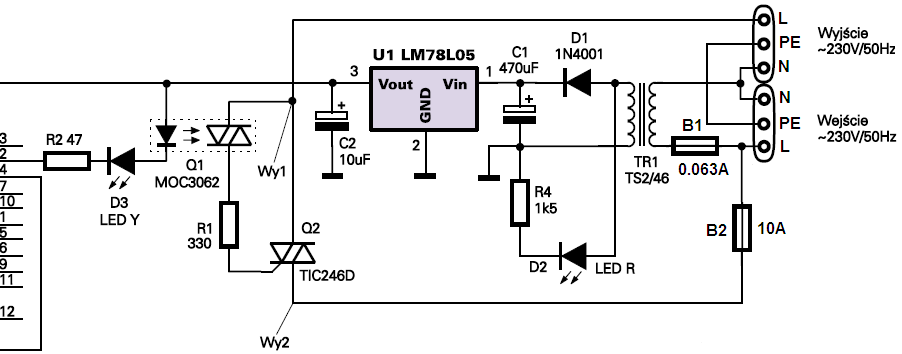

W jednym z artykułów, które czytałem była informacja, że lepiej nie dać bezpiecznika niż dobrać go w niewłaściwy sposób, chociaż mi się wydaje, że oba wyjścia są złe. Dla transformatora TS2/46 bezpiecznik powinien mieś wartość 1.2 ... 1.4Ptr/230 = 0.0122A, a nie 10A. Więc jeżeli już to transformator powinien mieć osobne zabezpieczenie np. B1 = 0.063A, a pozostała część układu może mieć B2 = 10A.

roman21 · Post autor: **roman21** » 18 sie 2011, 9:24

Należy stosować oddzielny bezpiecznik do transformatora, oraz za tyrystorem dla urządzenia zasilanego przez ten tyrystor. Jego wartość należy dobrać do danego urządzenia.

e-lektryk · Post autor: **e-lektryk** » 19 sie 2011, 6:49

roman21 pisze:Należy stosować oddzielny bezpiecznik do transformatora, oraz za tyrystorem dla urządzenia zasilanego przez ten tyrystor. Jego wartość należy dobrać do danego urządzenia.

A jaka jest różnica między tym, że bezpiecznik będzie na wejściu czy na wyjściu z tyrystora? Z tego co wcześniej koledzy pisali to taki bezpiecznik i tak nie ochroni tyrystora przed uszkodzeniem. A jak przerwie obwód to w zasadzie chyba nie ma większego znaczenia gdzie, tym bardziej, że urządzenia przeważnie mają własne zabezpieczenie.

ROM · Post autor: **ROM** » 20 sie 2011, 0:56

Sądzę, że on raczej ma zabezpieczyć nadprądowo wyjście czyli triaka 16A a nie transformator

Pewnie taki był zamysł, ale trudno wyobrazić sobie prąd rzędu 10A płynący przez uzwojenie trafa.

e-lektryk · Post autor: **e-lektryk** » 20 sie 2011, 11:48

Nawet w przypadku zwarcia uzwojeń?

ROM · Post autor: **ROM** » 21 sie 2011, 16:36

No to przypadek ekstremalny

kayron · Post autor: **kayron** » 22 sie 2011, 10:32

A to nie prościej sobie kupić SSRa, niż kombinować nad całym przekaźnikiem.
Obrazek

Są nawet w postaci układów DIP8, tylko że przy 230V prądy są bardzo małe rzędu 100-200mA.
Obrazek

Ale 2A też są:

Koszt ok 35zł i masz gotowe rozwiązanie bez żadnych czarów.
Obrazek

e-lektryk · Post autor: **e-lektryk** » 22 sie 2011, 10:44

Wolę 16A za 9 zł. Więcej za mniej

roman21 · Post autor: **roman21** » 11 paź 2011, 19:53

Takwracając do tych pseudo tróżyłowych przewodów http://forumsep.pl/files/20101213_207.jpg
