Pomoc przy pierwszej płytce

Zdzichu · Post autor: **Zdzichu** » 20 lis 2012, 18:58

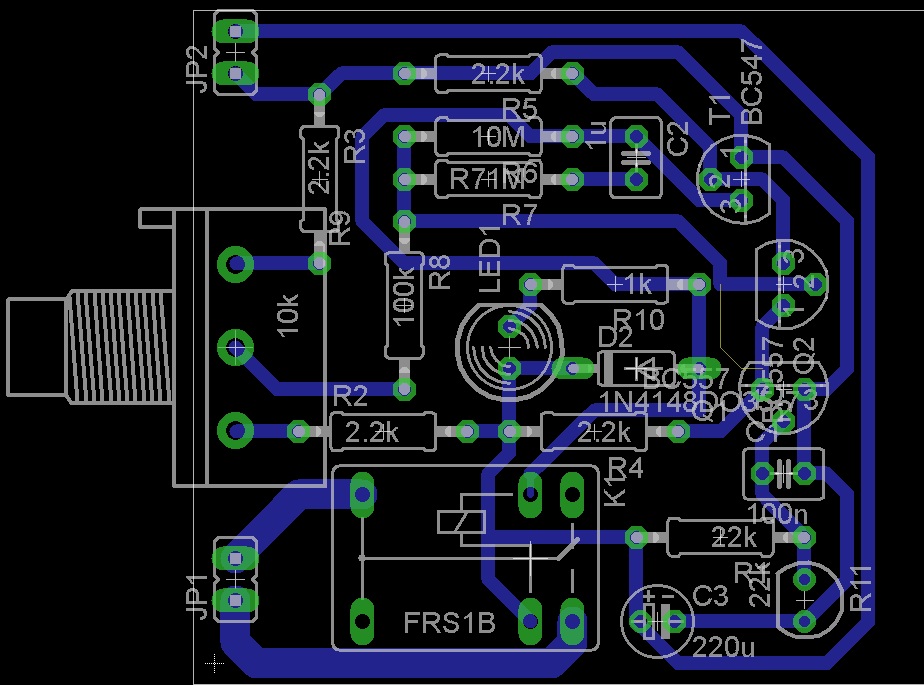

Co w takim razie zrobić, aby dało się wykonać?

Obrócenie Q2 daje lepsze efekt.. może T1 też obrócę w prawo. A reszta? scieżki za blisko?

Post autor: **timo66** » 20 lis 2012, 19:06

Na moje oko, to w zaznaczonych miejscach będziesz mieć zwarcie po wykonaniu płytki.

Zdzichu · Post autor: **Zdzichu** » 20 lis 2012, 19:30

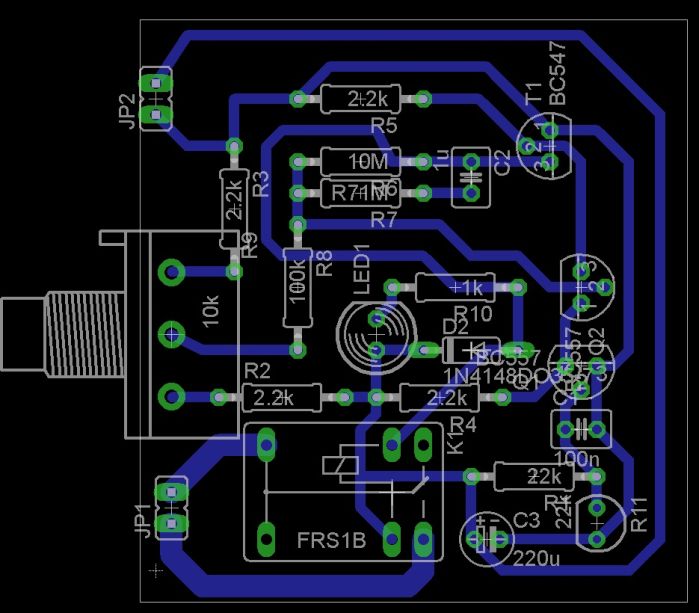

Poprawiłem, jednak baz tranzystorów nie jestem w stanie zmienić ?

Post autor: **timo66** » 20 lis 2012, 19:37

Szczerze powiedziawszy tą płytkę da się dużo lepiej zaprojektować wzorując się tylko na schemacie.

matrix · Post autor: **matrix** » 20 lis 2012, 22:07

Zarzuć może plikiem *.sch to coś (może) się ogarnie.

Zdzichu · Post autor: **Zdzichu** » 21 lis 2012, 0:03

dalsze wskazówki mile widziane ;p

KrzysiekK · Post autor: **KrzysiekK** » 21 lis 2012, 14:04

Ja natomiast zaprojektowałem płytkę jak na obrazku poniżej.

Amugilap · Post autor: **Amugilap** » 21 lis 2012, 16:32

A jak robiles wymiarowanie?

KrzysiekK · Post autor: **KrzysiekK** » 21 lis 2012, 21:54

Do dodawania wymiarów na płytce służy narzędzie Dimension na lewym pasku narzędziowym. Ma ono ikonkę strzałek wymiarowych. Jest tylko jedno ale. Narzędzie to dostępne jest w nowych wersjach programu Eagle począwszy od wersji 6.0.0 tego programu.

e-lektryk · Post autor: **e-lektryk** » 25 lis 2012, 3:03

Mam małe pytanko, bo zauważyłem, że większość robi PCB ze ścieżkami poniżej 1 mm grubości. Mnie akurat ta sztuka nie bardzo wychodzi przy wytrawianiu. Ścieżki są poszarpane albo pękają. Stosuję termotranswer i nadsiarczan sodu B327. Pozdrawiam.

tom5555 · Post autor: **tom5555** » 25 lis 2012, 20:35

Wszystko będzie zależeć od jakości wydruku i sposobu przenoszenia go na laminat. Oczywiście gdzie się da stosuję ścieżki min. 1mm.
