załaczenie przekaźnika switchem poprzez tranzystor

fluke2010 · Post autor: **fluke2010** » 06 wrz 2012, 15:13

Hej !

Koledzy jak załączyć przekaźnik w tej konfiguracji co na zdjęciu ( jaki obwód dorzucić ), tak aby jak wcisnę microswitch to przekaźnik przez cały czas jest załączony.
dawałem na bazę sygnał z emitera po, ale i tak mi się rozłącza.

pozdrawiam.

Post autor: **Jony130** » 06 wrz 2012, 15:15

Ty chcesz mieć on/off na jednym przycisku ?

fluke2010 · Post autor: **fluke2010** » 06 wrz 2012, 15:24

tylko ON , po zasileniu układu wciskam switcha i przekaźnik pracuje .

matrix · Post autor: **matrix** » 06 wrz 2012, 15:37

Kotwica przekaźnika do plusa a zaczep który włącza się po podaniu napięcia do pinu 1 przycisku S1.

To w ogóle według mnie jest źle podłączone. A gdzie dioda zabezpieczająca?

Post autor: **Jony130** » 06 wrz 2012, 15:46

fluke2010 pisze:tylko ON , po zasileniu układu wciskam switcha i przekaźnik pracuje .

No to tranzystor w ogólnie nie jest potrzebny.
Wystarczy tak podłączyć przekaźnik

fluke2010 · Post autor: **fluke2010** » 06 wrz 2012, 15:52

tak, to wiem, ale ja potrzebuje styki przekaźnika do czego innego, muszę mieć wolne. Nie mogą być użyte w tym układzie.

matrix · Post autor: **matrix** » 06 wrz 2012, 15:55

To nie ma szans chyba że wstawisz dwa tranzystory "zasilające" siebie i przekaźnik.

fluke2010 · Post autor: **fluke2010** » 06 wrz 2012, 16:08

no mogą być 2szt, jak je połączyć trzeba ?

fluke2010 · Post autor: **fluke2010** » 06 wrz 2012, 16:34

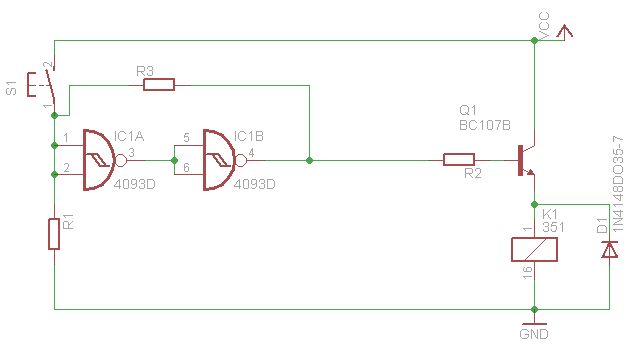

Koleś mnie nawykręcał ze robi to na jednym tranzystorze, ostatecznie zrobiłem tak:
dioda na cewce jest, zapomniałem narysować.

Post autor: **Jony130** » 06 wrz 2012, 16:40

Da się prościej. A jeszcze prościej jak zastosujesz tyrystor.

matrix · Post autor: **matrix** » 06 wrz 2012, 17:01

Pisząc o połączonych tranzystorach zasilających siebie miałem na myśli taki układ jak nrysował kolega Jony130.

edwacc · Post autor: **edwacc** » 07 wrz 2012, 18:35

To da się zrobić nawet bez żadnego tranzystora, wystarczy jeden rezystor...

Przekaźniki posiadają taką cechę, że do podtrzymania kotwicy wystarczy im prąd (i napięcie) mniejszy nawet od połowy nominalnego.

Schematu nawet nie będe przedstawiał bo jest trywialny - szeregowo z cewką trzeba włączyć rezystor o doświadczalnie dobranej rezystancji (rzędu 47..220Ohm) a równolegle do rezystora przycisk.

Po włączeniu zasilania przez cewkę powinien przepływać zbyt mały prąd aby załączyć przekaźnik. Po wciśnięciu przycisku cewka dostaje pełne napięcie, następuje załączenie przekaźnika. Po zwolnieniu płynie prąd mniejszy ale wystarczający do utrzymania kotwicy...
