Problem z schematem

mr_x · Post autor: **mr_x** » 24 lut 2011, 19:07

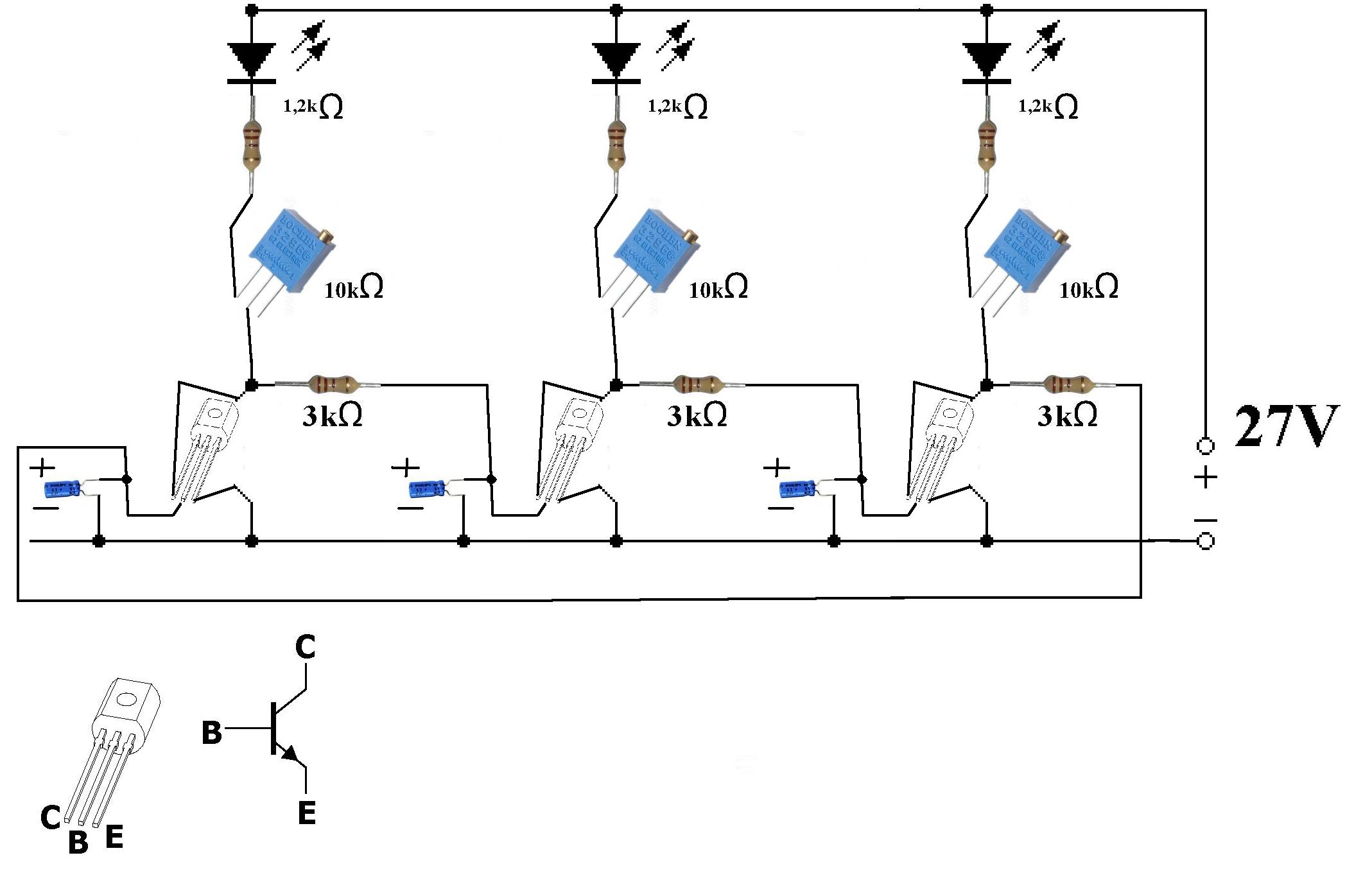

Ten układ od razu zniszczy pierwszy tranzystor (od lewej) i na pewno nie będzie działać.

Post autor: **timo66** » 24 lut 2011, 19:18

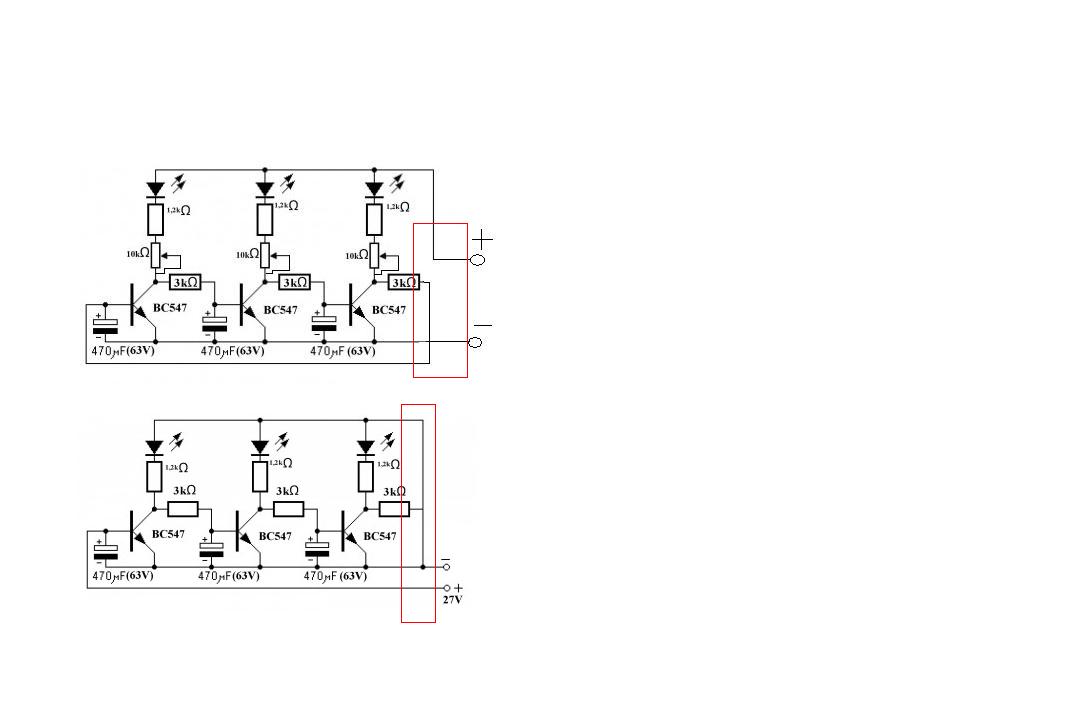

znajdz różnice

arek1996 · Post autor: **arek1996** » 24 lut 2011, 20:53

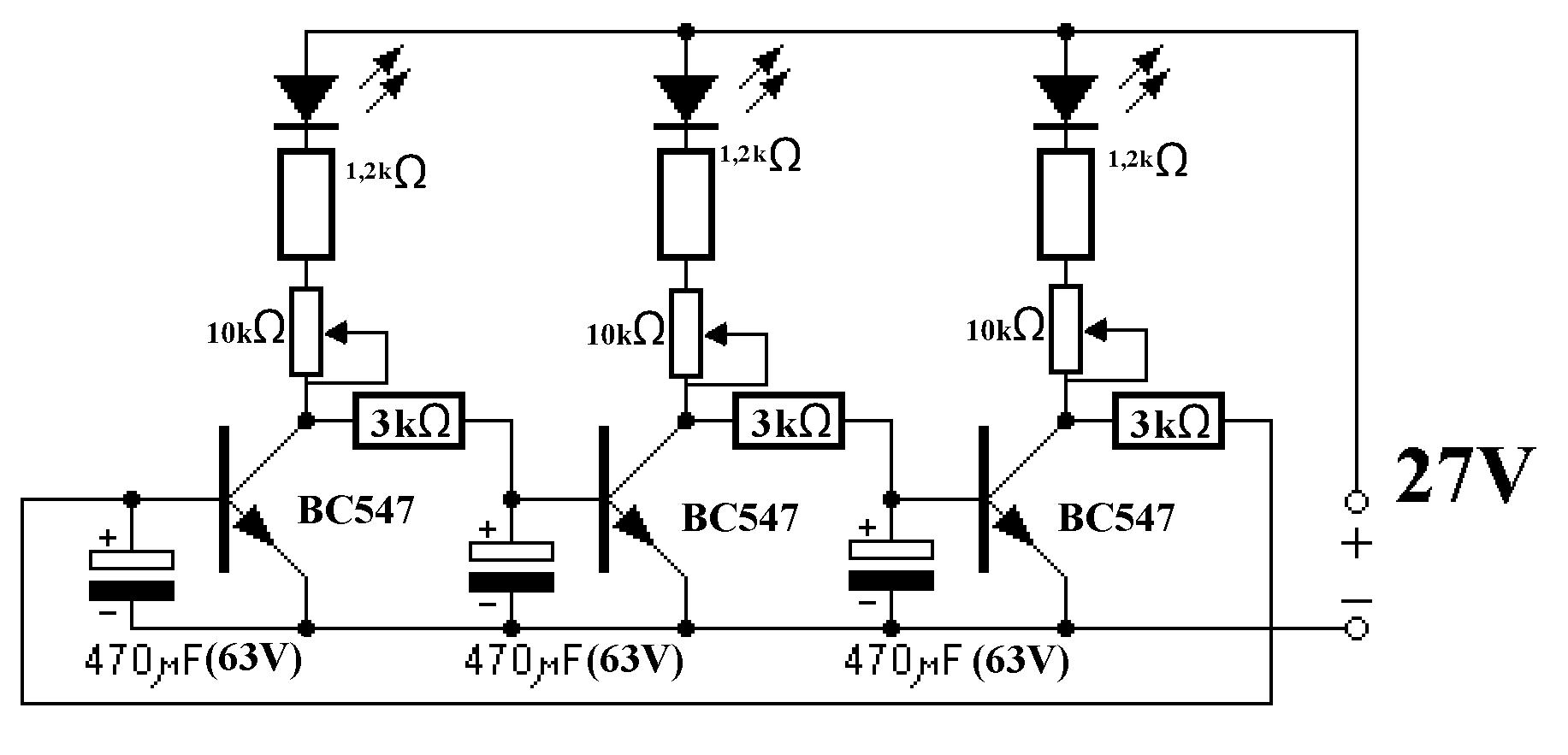

Według mnie masz zle podłączone potencjometry powinno być tak, ale może się mylę

pawelzielony · Post autor: **pawelzielony** » 24 lut 2011, 22:21

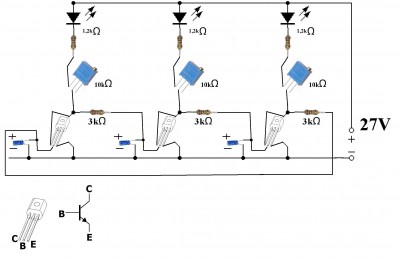

nic nie widzę na tym rysunku ale z poprzednich i z twojej wypowiedzi wywnioskowałem i poprawiłem a oto i efekty...

arek1996 · Post autor: **arek1996** » 25 lut 2011, 10:15

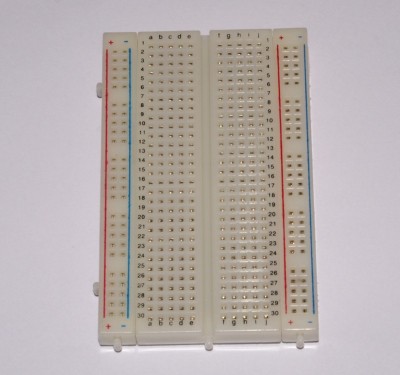

Posiadasz płytkę stykową? Jak masz to złóż na nie i zobaczysz czy działa

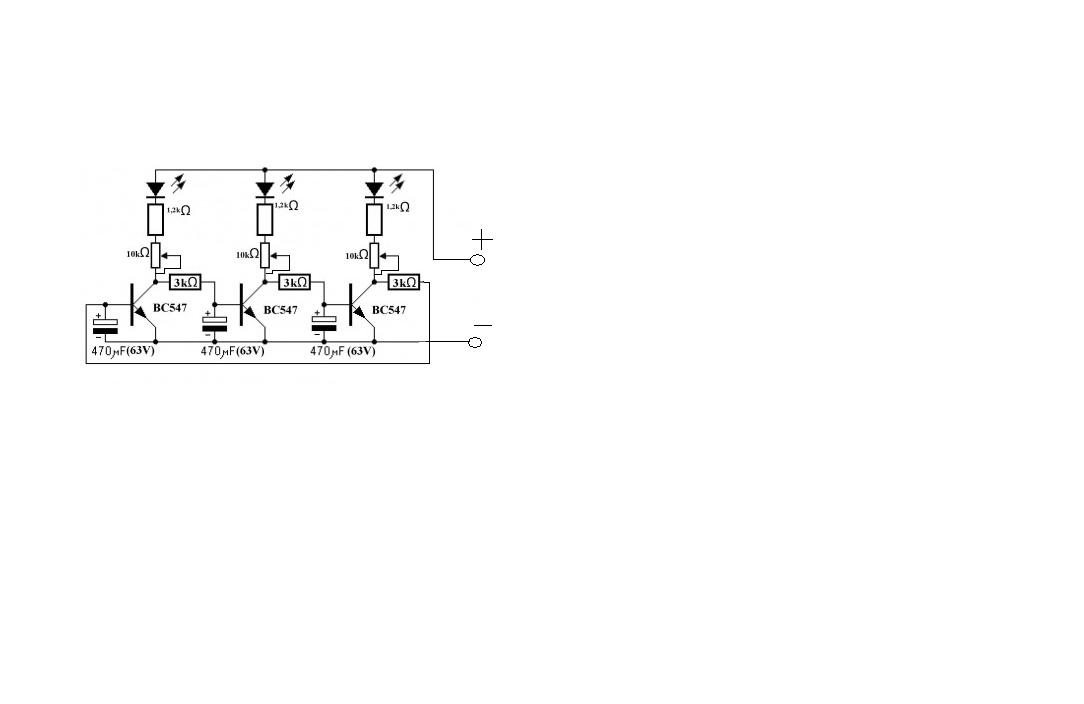

Różnicę masz tu

pawelzielony · Post autor: **pawelzielony** » 25 lut 2011, 11:18

arek1996 pisze:Posiadasz płytkę stykową?

Niestety nie posiadam takiej płytki i nie mam pojęcia jak się taką płytką obsługiwać...

arek1996 · Post autor: **arek1996** » 25 lut 2011, 11:57

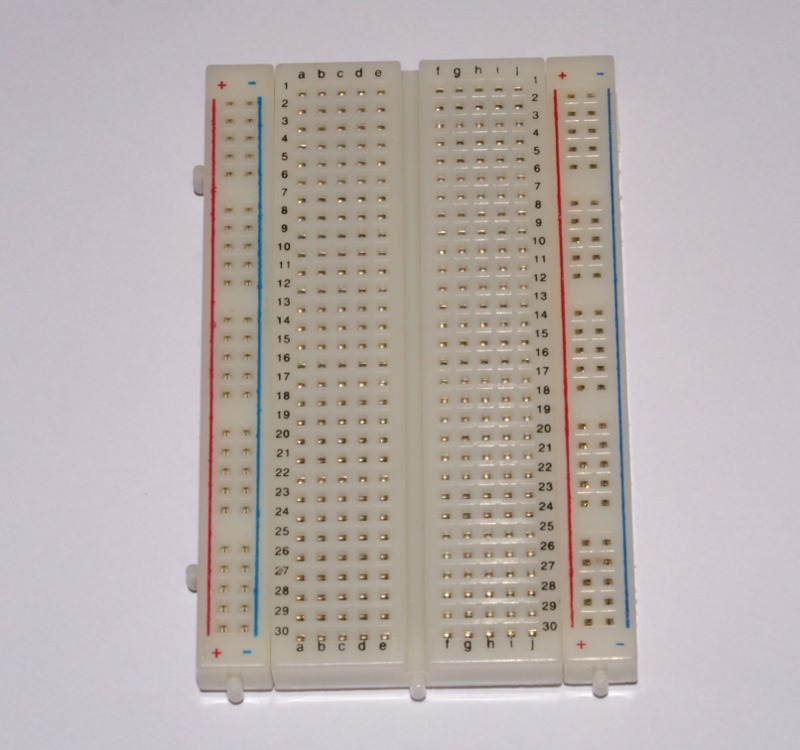

To kup są już od 16zł - 840 punktów Używanie jej jest bardzo proste

Tu może coś znajdziesz https://forum.elportal.pl/printview. ... cdb17b499c
W płytce idą tak styki a łączysz wszystko kabelkami ze skrętki internetowej

pawelzielony · Post autor: **pawelzielony** » 01 mar 2011, 17:11

Niestety Panowie :/ nie działa tak jak powinno :/

wszystkie 3 diody zapalają się jednocześnie. nie mam pojęcia o co chodzi....

jeszcze dziś powinienem wstawić poglądowy rysunek co i jak ...

[ Dodano: 2011-03-01, 17:40 ]

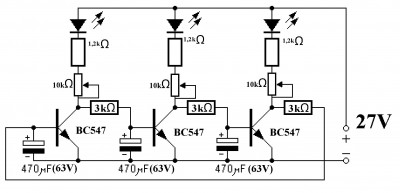

Połączyłem to w ten sposób.

Dawid 95 · Post autor: **Dawid 95** » 01 mar 2011, 17:50

Nie podłączyłeś jednej nóżki we wszystkich potencjometrach. Możesz spróbować jes wyjąć wszystkie z płytki i zobaczyć wtedy.

Merki_1988 · Post autor: **Merki_1988** » 01 mar 2011, 20:27

Ooo widzę, że kolega ma ten sam problem co i ja w tym topicu.

A jest to o tyle dziwne, że identyczny schemat prezentował w którymś numerze pewien kolekcjoner generatorków, który go zbudował (wnioskuję, że również działał bo by o nim nie pisał). Z teoretycznego punktu widzenia też to powinno działać wg mnie, nie jestem tylko pewny czy diodki zapalałyby się po kolei czy czasem nie jakoś chaotycznie (zależy który tranzystor pierwszy startuje)

A może by tak zmienić wartości pojemności? Nie mam już dziś czasu aby to sprawdzić...

Dawid2379 · Post autor: **Dawid2379** » 01 mar 2011, 20:35

Moze sprawdzcie te napiecie miedzy bramnka a kolektorem, jak pisal kolega w podobnym temacie podajcie wynik bedzie im zawsze latwiej pomóc, Pozdrawiam:)

pawelzielony · Post autor: **pawelzielony** » 01 mar 2011, 22:08

Dawid 95 pisze:Nie podłączyłeś jednej nóżki we wszystkich potencjometrach. Możesz spróbować jes wyjąć wszystkie z płytki i zobaczyć wtedy.

Z tego co się dowiedziałem nie koniecznie wszystkie 3 muszą być podłączone. Wystarczą
2 żeby działało ...

Merki_1988 pisze:Ooo widzę, że kolega ma ten sam problem co i ja w tym topicu.

A jest to o tyle dziwne, że identyczny schemat prezentował w którymś numerze pewien kolekcjoner generatorków, który go zbudował (wnioskuję, że również działał bo by o nim nie pisał). Z teoretycznego punktu widzenia też to powinno działać wg mnie, nie jestem tylko pewny czy diodki zapalałyby się po kolei czy czasem nie jakoś chaotycznie (zależy który tranzystor pierwszy startuje)

A może by tak zmienić wartości pojemności? Nie mam już dziś czasu aby to sprawdzić...

Może i zmiana wartości by coś pomogła ale ja nie mam pojęcia jak to się oblicza poza tym ja wszystko podłanczałem na kabelkach a nie na płytce więc mam troche trudniej :/

Dawid2379 pisze:Moze sprawdzcie te napiecie miedzy bramnka a kolektorem, jak pisal kolega w podobnym temacie podajcie wynik bedzie im zawsze latwiej pomóc, Pozdrawiam:)

DCV wyszło od lewej 10,8 drugi 0,75 trzeci 15,7 dziwne powinno być chyba podobnych wartości ale moge się mylić ...

Merki_1988 · Post autor: **Merki_1988** » 02 mar 2011, 13:04

Wiec u mnie napięcia między bazą a kolektorem wynoszą: 0,14V ; 0,20 V ; 0,05V. Czyli wygląda na to, że się zgadza z praktyką tzn kondensatory naładowane aczkolwiek w niejednakowym tempie. Tylko czemu gdy pierwszy kond otwarł jeden tranzystor to nie zaczął ten tranzystor rozładowywać sąsiedniego kondensatora?

Dawid2379 · Post autor: **Dawid2379** » 02 mar 2011, 17:14

Merki, mnie zastanawia dlaczego diody świecą ponieważ przy napięciu poniżej 0.6V (miedzy kolektorem a baza) tranzystor jest zatkany przezeń nie powinien płynąc taki prąd aby zasilić diodę, chyba ze go spaliłeś, upewnij się czy to jest na pewno ten tranzystor o którym pisałeś, wpisz wszystko co jest napisane na obudowie w datasheet i sprawdź go dokładnie, może zamieniłeś końcówki, w przypadku Pawła to tranzystory powinny ulec zniszczeniu przy takim napięciu na B - E (jak dobrze pamiętam to napięcie przebicia to 6V), możne jeszcze spróbujcie trochę zmniejszyć wartość jednego z rezystorów przy kondensatorze aby łatwiej było go wysterować. Ale to tylko mi przychodzi do głowy, tez się tu uczę:)

pawelzielony · Post autor: **pawelzielony** » 02 mar 2011, 17:43

Dawid2379 pisze:w przypadku Pawła to tranzystory powinny ulec zniszczeniu przy takim napięciu na B - E (jak dobrze pamiętam to napięcie przebicia to 6V), możne jeszcze spróbujcie trochę zmniejszyć wartość jednego z rezystorów przy kondensatorze aby łatwiej było go wysterować. Ale to tylko mi przychodzi do głowy, tez się tu uczę:)

Niekoniecznie:
BC547
Maksymalny prąd kolektora: 100mA
Maksymalne napięcie emiter-kolektor: 45V
