Problem z zasilaniem układu przy dwóch źródła zasilania.

hlaskower · Post autor: **hlaskower** » 10 kwie 2008, 19:53

Mam zaprojektowany układ, który ma dwa źródła zasilania, jedno to bateria a drugie poprzez stabilizator LDO. Jeżeli nie mamy baterii możemy "zasilać z kabla" i na odwrót. Układ zasilany jest napięciem 3,3V. Problem polega na tym, że przy zasilaniu z baterii na wyjście stab. LDO wchodzi napięcie 3,3V, co powoduje że ten stabilizator pobiera dość spory prą około 40-50 mA, podwajając zupełnie niepotrzebnie pobór prądu całego układu... W jaki sposób odłączyć wyjście stab. LDO podczas zasilania układu z baterii?

gwozdex · Post autor: **gwozdex** » 10 kwie 2008, 20:29

Wystarczy jak zastosujesz dwie diody na przykład 1N4001...1N4007:

hlaskower · Post autor: **hlaskower** » 10 kwie 2008, 20:33

No właśnie problem nie jest taki prosty bo jak zastosuje diodę to będę miał napięcie zasilania 3,3 - 0,7V=2,6.... to genialne w swojej prostocie rozwiązanie odpada...

gwozdex · Post autor: **gwozdex** » 10 kwie 2008, 20:40

A gdybyś zastosował diodę Schotky'ego (spadek tylko 0,3V)??

hlaskower · Post autor: **hlaskower** » 10 kwie 2008, 20:46

to już jest jakaś myśl... muszę to wypróbować, mam na stanie diodę mbrs140...

gaweł · Post autor: **gaweł** » 11 kwie 2008, 10:22

hlaskower pisze:to już jest jakaś myśl... muszę to wypróbować, mam na stanie diodę mbrs140...

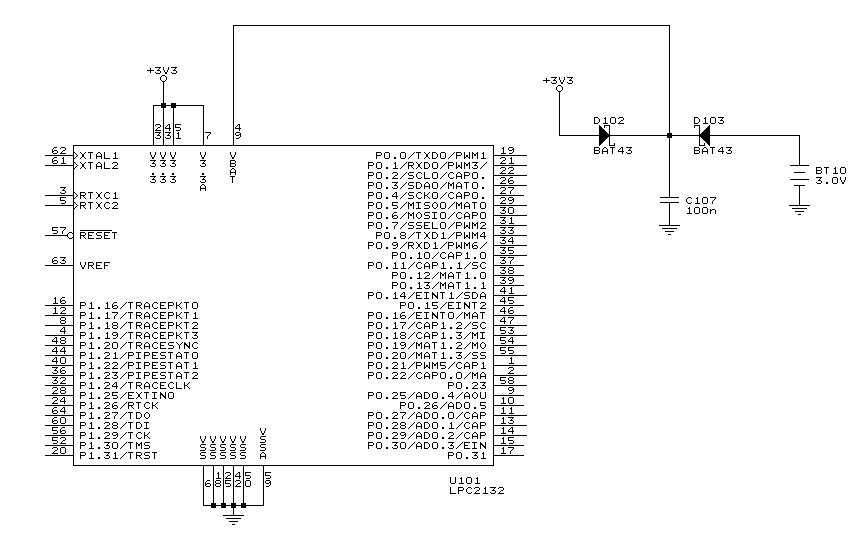

Nie ma co tu próbować. Tak się to robi jak na rysunku wyżej. Diody Schotky'ego i po problemie. Jedynie sugestia co do jednoamperowej diody jest przesadą, To z reguły zasila układy o niewielkim prądzie obciążenia, więc i diody należy użyć delikatne, np.: BAT43. Warto dodać w miejscu połączenia jednej i drugiej diody mały kondensator (między 100n a 1u).
Przykład zastosowania dla procka ARM.

aktus · Post autor: **aktus** » 12 kwie 2008, 0:33

Przestudiuj to: http://tremolo.elektroda.net/Efekty/Bos ... 20SG-1.jpg to: http://tremolo.elektroda.net/Efekty/Boss%20OS-2.GIF i kupe, kupe innych schematów do dodatków gitarowych ( www.tremolo.pl ).

tom5555 · Post autor: **tom5555** » 13 kwie 2008, 16:25

Można też dać przekaźnik zasilany z napięcia przed stabilizatorem, który po zaniku napięcia sieciowego przełączy na baterie.
