Fioletowy laser z Blu-ray Samsunga

Post autor: Aro » 21 sie 2009, 13:30

Witam,

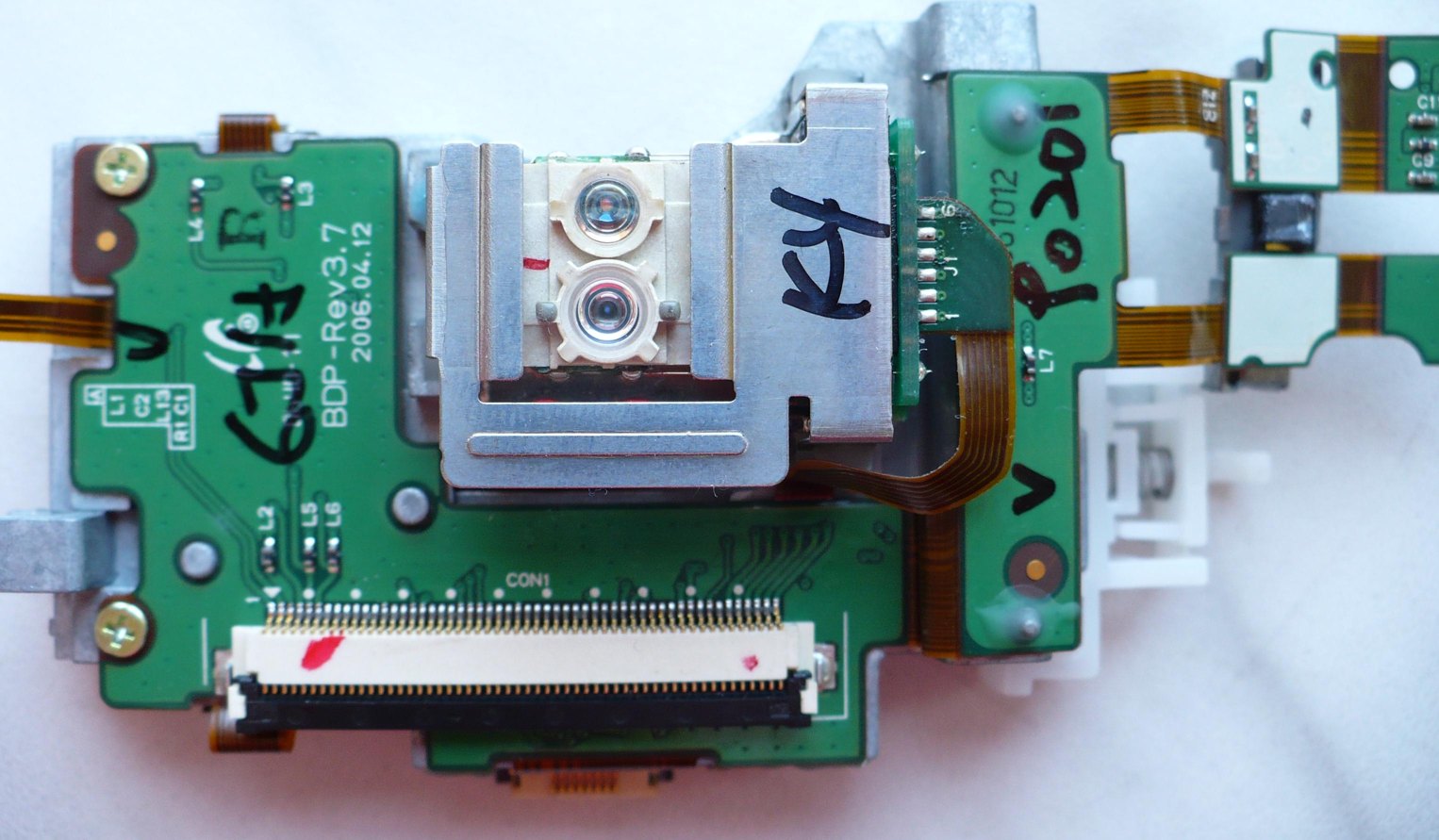

Kupiłem uszkodzony odtwarzacz Blu-ray z Samsunga BD-P1400. Chciałem wymontować laser, ale nie wiem gdzie może być fioletowy. Czy ktoś miał do czynienia z czymś podobnym? Poniżej fotki głowicy.

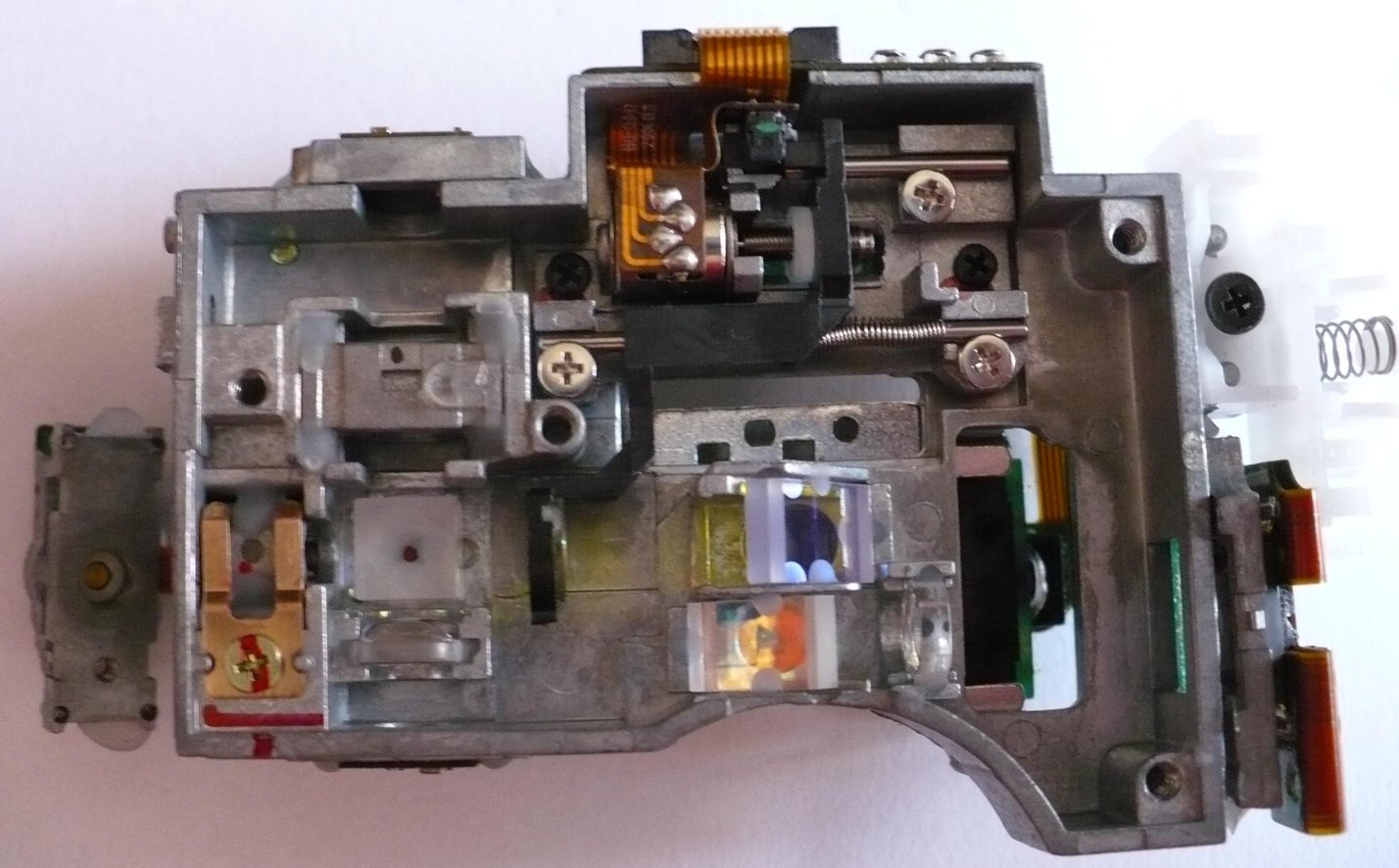

Jest jeden laser z trzema wyprowadzeniami i ruchomą soczewką, ale jest też osobna optyka do jakiegoś układu, który najwyraźniej też ma diodę laserową we wnętrzu.
Załączniki

Awatar użytkownika
c4r0
Moderator
Posty: 2150
Rejestracja: 13 kwie 2004, 19:56
Lokalizacja: z lasu
Kontakt:

Post autor: c4r0 » 21 sie 2009, 18:01

Cóż, sprawdź po prostu wszystkie diody laserowe jakie tam znajdziesz. Od BR będzie raczej w obudowie TO-18. Możesz sprawdzać napięciem 9 lub 12V (5 to za mało) i rezystorem 4k7. Uważaj na ESD.

Awatar użytkownika
Aro
Użytkownik
Posty: 677
Rejestracja: 30 paź 2006, 18:49
Lokalizacja: Świerczyniec | Wrocław
Kontakt:

Post autor: Aro » 21 sie 2009, 19:08

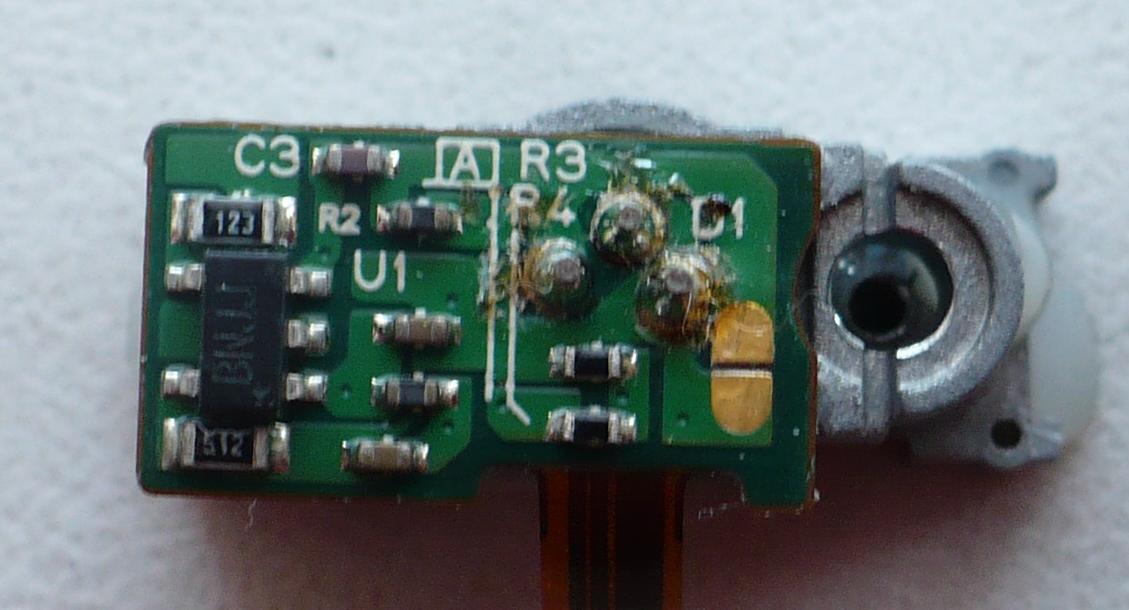

Tą TO-18 sprawdzałem. Ma trzy końcówki, masa standardowo w środku. Testowałem ze źródła prądowego 30mA do 15V, więc wygląda na spaloną. Najprawdopodobniej właśnie to jest 405nm i może jeszcze 655nm tam siedzi, bo po coś musi być ta ruchoma optyka. Natomiast ciekawi mnie jak się dobrać do tego układu scalonego, choć, po znajomym kolorze soczewki kolimatora widzę że to raczej 808 lub 655nm. Jednak mam nadzieję że się mylę...

Awatar użytkownika
c4r0
Moderator
Posty: 2150
Rejestracja: 13 kwie 2004, 19:56
Lokalizacja: z lasu
Kontakt:

Post autor: c4r0 » 21 sie 2009, 19:58

W tych napędach nie ma 808nm. Nie do końca rozumiem jak sprawdzałeś tą diodę. Nie jest powiedziane że środkowa nóżka to katoda. W diodach 405nm z HD DVD do Xbox360 środkowa nóżka nie jest wykorzystana, a dioda jest wpięta pomiędzy boczne nóżki.

Awatar użytkownika
Aro
Użytkownik
Posty: 677
Rejestracja: 30 paź 2006, 18:49
Lokalizacja: Świerczyniec | Wrocław
Kontakt:

Post autor: Aro » 21 sie 2009, 20:09

Hmm, robisz mi nadzieję:) Tylko coś mi nie pasuje. Skoro środkowa nie jest wykorzystywana, to zostają tylko dwie. A przy tej diodzie jest ruchoma soczewka, więc chyba nie ma czegoś takiego że w zależności od polaryzacji świeci jedna struktura bądź druga?
Sorki miało być 780nm :oops:

Awatar użytkownika
c4r0
Moderator
Posty: 2150
Rejestracja: 13 kwie 2004, 19:56
Lokalizacja: z lasu
Kontakt:

Post autor: c4r0 » 21 sie 2009, 20:34

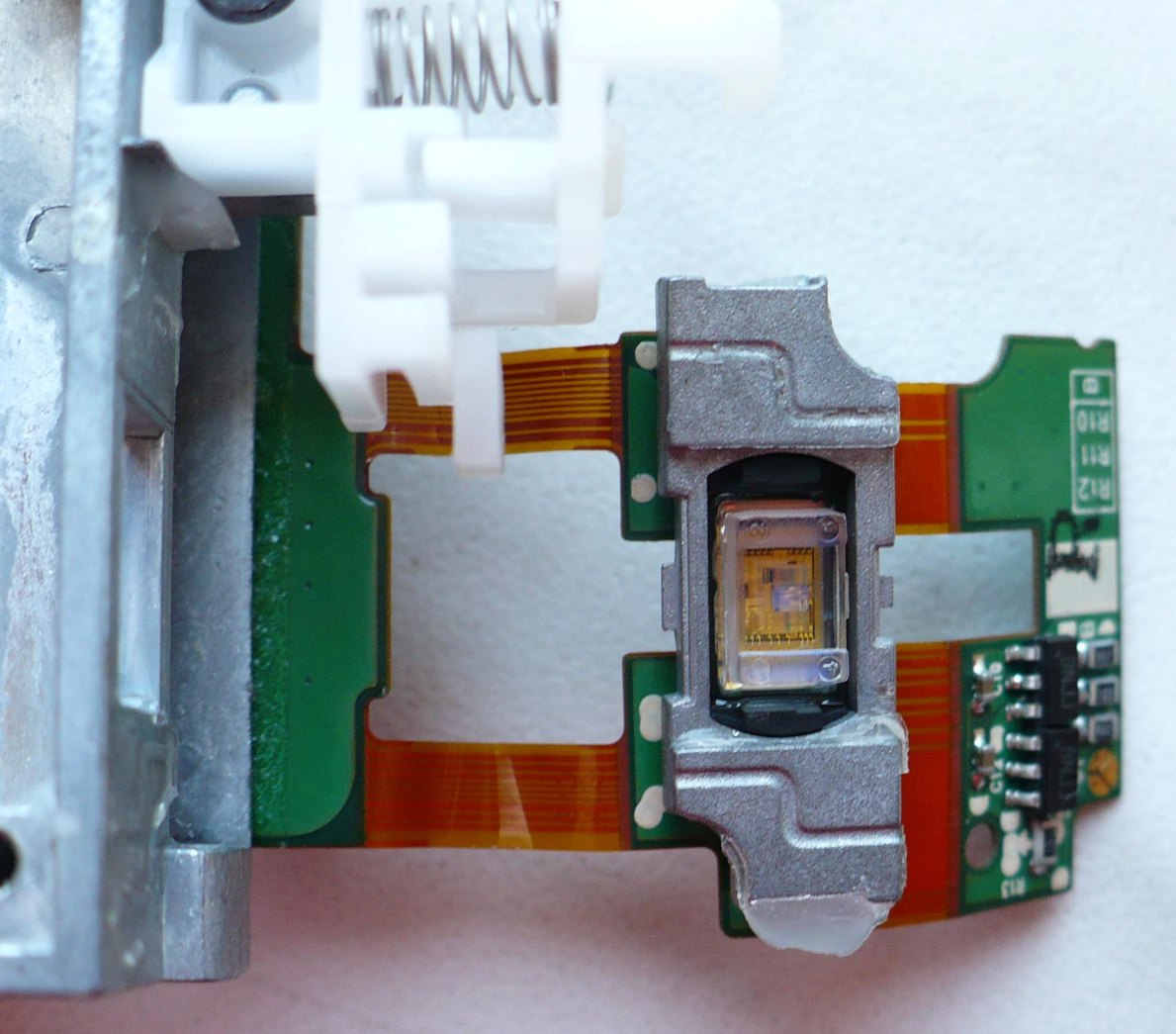

No tak, to byłoby dziwne. Ale z tego co widzę tam było jeszcze coś przed beam combinerem. Może to też laser? A w ogóle, co zamierzasz zrobić z resztą tego modułu? :mrgreen:

Awatar użytkownika
Aro
Użytkownik
Posty: 677
Rejestracja: 30 paź 2006, 18:49
Lokalizacja: Świerczyniec | Wrocław
Kontakt:

Post autor: Aro » 21 sie 2009, 21:09

Hmm, nie wygląda mi to na laser, ale kto wie:) A wiesz może jak podłączyć tą diodę, gdzie plus, gdzie minus, skoro środkowa nóżka do niczego nie służy?
A co do "reszty", no niestety :sad: , wybacz, ale na pewno mi się przyda, można zrobić dwa sterowane elektronicznie kolimatory. Co do "szkiełek" to chyba nie będę miał z nich pożytku:grin:

Awatar użytkownika
c4r0
Moderator
Posty: 2150
Rejestracja: 13 kwie 2004, 19:56
Lokalizacja: z lasu
Kontakt:

Post autor: c4r0 » 21 sie 2009, 22:02

Ja właśnie na szkiełka się najbardziej ślinię :P A co do diody - nie wiem. Nie jest też powiedziane że te piny są tak jak napisałem. Najlepiej sprawdź tak jak napisałem z rezystorem. Możesz sprawdzić wszystkie możliwe kombinacje - od odwrotnego podłączenia z tak dużym rezystorem diodzie nic nie powinno być. Możesz wziąć nawet 10k.

Awatar użytkownika
Aro
Użytkownik
Posty: 677
Rejestracja: 30 paź 2006, 18:49
Lokalizacja: Świerczyniec | Wrocław
Kontakt:

Post autor: Aro » 22 sie 2009, 10:32

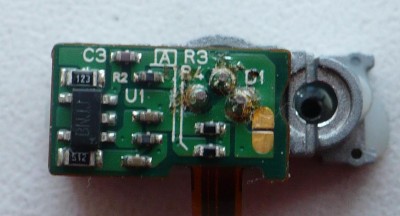

Brakuje mi słów... fotografia chyba wszystko wyjaśnia :grin:

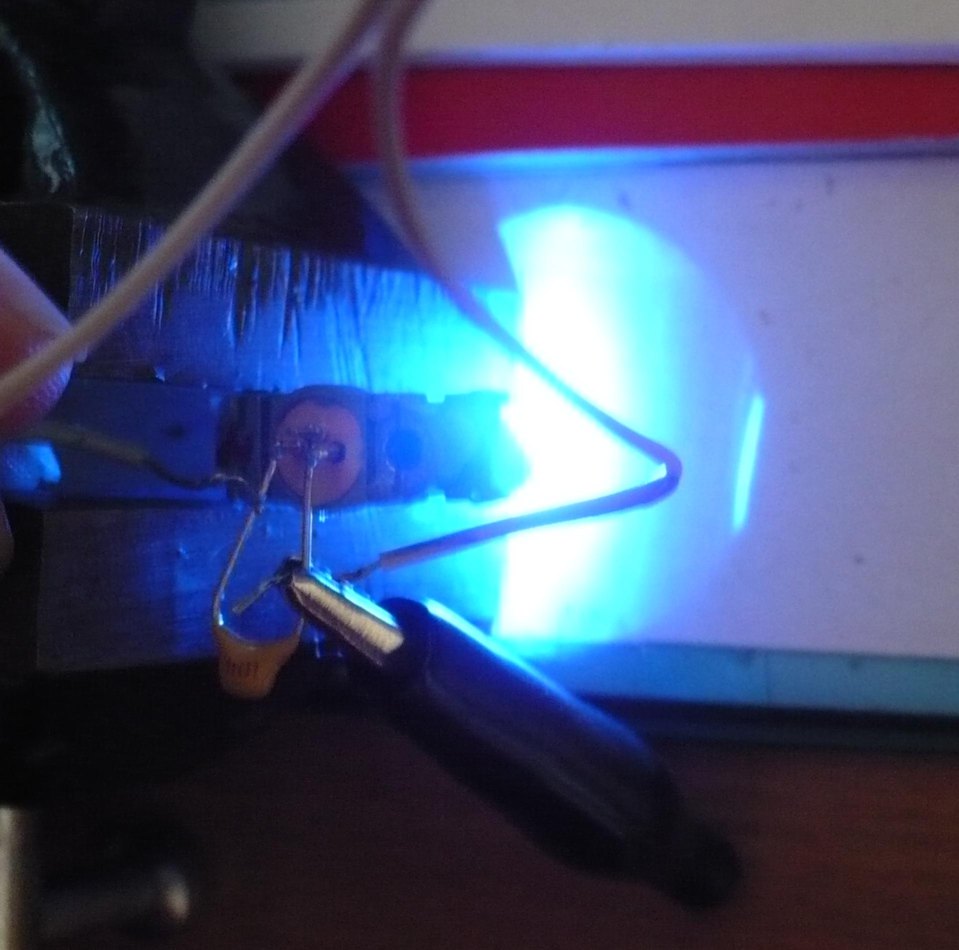

Swoją drogą z tym sprawdzaniem na chybił trafił, to raczej kiepski pomysł :wink: Dioda daje znak życia dopiero przy około 30mA. Na szczęście po wymontowaniu płytki można było ustalić gdzie jest masa:) Ciekawe jaką może mieć moc? Skoro prąd progowy wynosi 30mA to maksymalna moc pewnie będzie większa niż 50mW...

P.S. na jaki adres wysłać szkiełka? :razz: :mrgreen:
Załączniki

Awatar użytkownika
c4r0
Moderator
Posty: 2150
Rejestracja: 13 kwie 2004, 19:56
Lokalizacja: z lasu
Kontakt:

Post autor: c4r0 » 22 sie 2009, 12:28

No i gitara :D Poniżej prądu progowego też dioda trochę świeci ale żeby to zobaczyć trzeba spojrzeć bezpośrednio na nią (oczywiście operacja ryzykowna i trzeba mieć pewność że się nie zdarzy impuls większego prądu). No ale w każdym razie uruchomiłeś i to najważniejsze. Co do mocy to trudno powiedzieć. Tutaj masz filmik z prądami progowymi diod z napędów od xbox-a : http://www.youtube.com/watch?v=gh-6sgwl0TE

aktus
Użytkownik
Posty: 379
Rejestracja: 06 sie 2007, 20:44
Lokalizacja: Tychy

Post autor: aktus » 22 sie 2009, 14:35

Jeśli już o laserach mowa... Zastanawiałem się nad skonstruowaniem zdalnej zapalarki z wykorzystaniem światłowodu. Dioda brała by około 200mA. Czy takie mocne światełko można by puścić po światłowodzie bez ryzyka uszkodzenia go?

Awatar użytkownika
c4r0
Moderator
Posty: 2150
Rejestracja: 13 kwie 2004, 19:56
Lokalizacja: z lasu
Kontakt:

Post autor: c4r0 » 22 sie 2009, 14:37

Oczywiście. Pytanie tylko ile zapłacisz za taki światłowód :P Światłowodami można przesyłać moce wielokrotnie większe niż taka o jakiej piszesz. A co miałoby to zapalać?
