Identyfikacja części ....

Opornik · Post autor: **Opornik** » 30 sie 2008, 11:27

Chciałbym się dowiedzieć co to są za części.
Pochodzą ze starego telewizora (nie pamiętam jakiego

).

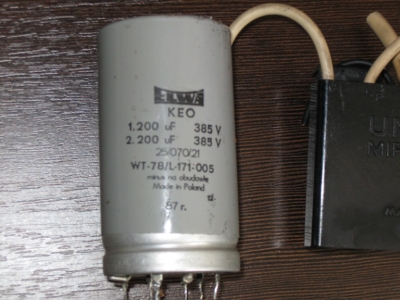

Nie jestem pewien co do danych tego kondensatora,
wydają mi się trochę wygórowane.

Nie wiem jakie styki są od czego

.
Z góry dzięki

.

mathieiov · Post autor: **mathieiov** » 30 sie 2008, 11:33

Opornik pisze:Nie jestem pewien co do danych tego kondensatora,
wydają mi się trochę wygórowane.

Kondensator jast w porządku, takie stosowano w starych telewizorach. Mam kilka takich z demontażu.

Opornik · Post autor: **Opornik** » 30 sie 2008, 11:39

Jak zidentyfikować wyprowadzenia?

GVolt · Post autor: **GVolt** » 30 sie 2008, 11:41

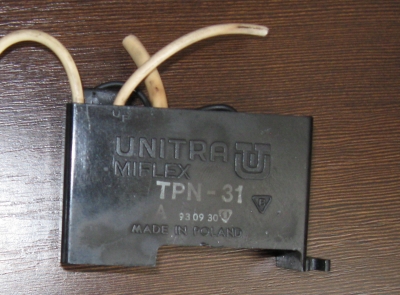

to takie czarne "prostokątowate" to powielacz napięcia => http://www.kronjaeger.com/hv/hv/src/tv/index.html

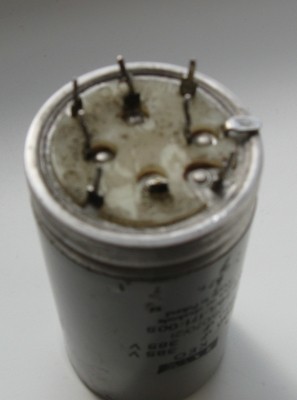

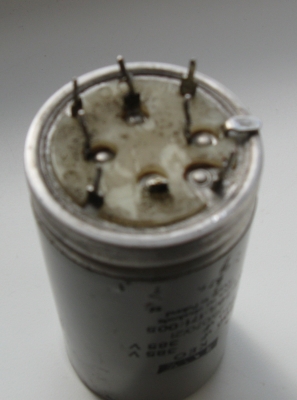

A co do kondensatora to ma on w sobie 2 kond. po 200µF/385V . Masz tylko 2 piny nie połączone z obudową(te na środku) - są to bieguny dodatnie, a dookoła masz połączone z obudową ujemne.

Opornik · Post autor: **Opornik** » 30 sie 2008, 11:48

Na obudowie jest napisane 1.200uf i 2.200uf /385V

mathieiov · Post autor: **mathieiov** » 30 sie 2008, 11:51

1. i 2. to cyfry porządkowe

Opornik · Post autor: **Opornik** » 30 sie 2008, 11:55

Szkoda...

Bo już myślałem , że mam kondka 2.200µF na takie napięcie

[ Dodano: 2008-08-30, 12:59 ]
Są jeszcze jakieś rzeczy w kształcie starych tranzystorów o oznaczeniach
SU 169
06* 88

i
KT38A
91 03

*Niewiadoma

GVolt · Post autor: **GVolt** » 30 sie 2008, 12:05

www.google.pl

hasło: szukany_element datasheet

Edit: (Odpowiedź do postu poniżej)
Nie podawaj wszystkiego co jest napisane na elemencie elektro

podajesz tylko: "KT38 datasheet", choć w przypadku tego elementu ja wpisując różne hasła nic interesującego nie znalazłem, natomiast pierwszy tranz. którego ozn. podałeś, google znajduje bez problemu. KT38 raczej nie znajdziesz.

Opornik · Post autor: **Opornik** » 30 sie 2008, 12:09

Podana fraza - KT38A 91 03 datasheet - nie została odnaleziona

Ale drugi jest http://images.google.pl/imgres?imgurl=h ... D%26sa%3DN

[ Dodano: 2008-08-30, 13:20 ]
Czy SU 169 może zstąpić tyrystorowy spust przy rozładowywaniu kondków?

mathieiov · Post autor: **mathieiov** » 30 sie 2008, 13:33

Opornik pisze:Czy SU 169 może zstąpić tyrystorowy spust przy rozładowywaniu kondków?

Zależy do jakiego napięcia je naładujesz.

GVolt · Post autor: **GVolt** » 30 sie 2008, 14:15

mniejsza o napięcie, su169 nie wytrzyma impulsu prądu powyżej 15A, więc jeśli chciałeś go użyć przykładowo do coilgun'a to odpada.

Opornik · Post autor: **Opornik** » 30 sie 2008, 17:19

Co byś polecał jako spust...
Oprócz tyrystora , bo jest drogi.

GVolt · Post autor: **GVolt** » 31 sie 2008, 11:05

Zamiast tyrystora można użyć tranzystora IGBT, ale to także nie jest tanie rozwiązanie. Tanio po prostu tego nie zrobisz. Cena zależy od napięcia i prądu jaki ma wytrzymać element przełączający(oczywiście w impulsie wytrzyma większą wartość prądu). Prąd jaki popłynie zależy od napięcia do jakiego chcesz naładować kondensatory, ich pojemności, rezystancji i indukcyjności cewki (jeśli to ma być coilgun)

http://www.myzlab.pl/eim/coilgun/obliczenia.html . Tyrystor możesz zdobyć taniej na aukcjach lub ze złomu elektro.

PS Oprócz pisze się przez "ó".
