opis układy (osla laczka.3 cw.11)

celnik · Post autor: **celnik** » 29 gru 2008, 16:30

Witam,

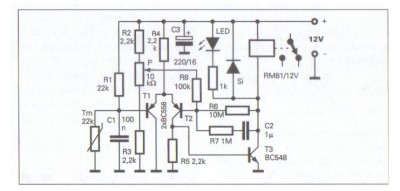

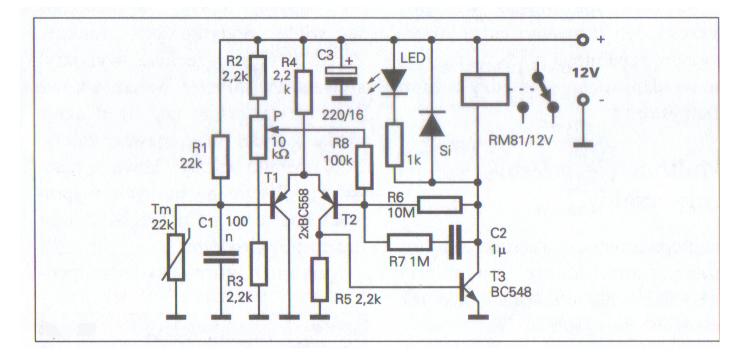

we wcześniejszym poście opisy układów pisałem o pomyśle tłumaczenia układów dla poczatkujacych. Zaproponowałem na początek tłumaczenie układów z oślej łączki. Poniżej zamieszczam schemat układu "Regulator temperatury" właśnie z oślej łączki. Nie jest juz tak prosty jak poprzednie w tej serii. Niestety nie jest opisane działanie układu. Proszę elektroników którzy znają sie na rzeczy opisanie jak działa ten układ. Dodatkowo prosze opisac jak zabieracie sie za schematy, tzn. od czego zaczynacie analize (ponieważ poczatkujacy ma problem z tym jak wogole zaczac. Widzi tu tranzystor tam tranzystor nie wie czy jest zatkany czy przewodzi, jak rezystor ma się do tego czy go polaryzuje wlasnie w tym momencie, kiedy naladuje sie kondensator, itd. mozna mnozyc), jak dzielicie uklad na poszczegolne bloki (ktore jak funkcjonuja). Narazie tyle mi przyszlo do głowy.

Dziekuje z góry za pomoc wszystkim poczatkujacym (lub obladowanym w teorie).

Post autor: **Jony130** » 29 gru 2008, 19:32

A te tłumaczenie z oślej łączki ci nie wystarczy

celnik · Post autor: **celnik** » 29 gru 2008, 19:34

Jest tak ogolnie napisane. Nie moge sie połapac jak jest z przewodzeniem tych tranzystorów.

Post autor: **Jony130** » 29 gru 2008, 19:42

No to musisz przeczytać to:
http://www.edw.com.pl/pdf/k01/45_09.pdf

celnik · Post autor: **celnik** » 29 gru 2008, 19:53

no to jest uklad roznicowy ale jak on dziala to dojsc nie moge. Tam sa prostsze uklady. A tutaj ostro namieszane

Post autor: **Jony130** » 29 gru 2008, 20:00

Ale nie zmienia to zasady działania.
A gdzie jest niby tak namieszane?
Czego nie rozumiesz?

celnik · Post autor: **celnik** » 29 gru 2008, 20:13

Jak napiecie na termistorze wynosi 22k wynosi 6V podczas zimna. Czyli T1 przewodzi. Co daje zmiana na potencjometrze P? Przeciez te 3 rezystory sa podlaczone tylko do masy. Co powoduje ze LED jednocześnie świeci i zasila T2?

Post autor: **Jony130** » 29 gru 2008, 20:48

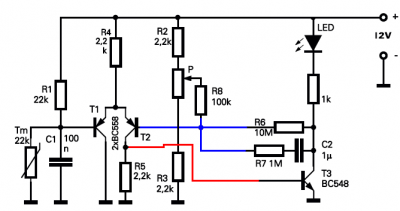

Zobacz narysowałem schemat trochę inaczej.
Mam nadzieję ze teraz widać ze dzielnik napięć na R2, R3, R8 dostarczają napięcia "wzorcowego" (referencyjnego).
Więc gdy temperatura wzrośnie napięcie na bazie T1 spadnie poniżej napięcia ustalonego na bazie T2. Tranzystor T1 nasyci się a T2 zatka, co zatka T3.--> co "podepnie" R6 do plusa co zwiększy jeszcze napięcie na bazie T2 i przyspieszy zatkanie T2 a nasycenie T1.
Spadek temperatury powoduje wzrost napięcia na bazie T1 i stopniowe zatykanie T1 a tym samym większe otwierania T2. Co spowoduje otwarcie T3 ----> co podłączy R6 do masy, a to obniży napięcie na T2, wiec przyspieszy to nasycenie T2 i zatkanie T1

celnik · Post autor: **celnik** » 29 gru 2008, 21:40

Jak wyglada sprawa z napieciem referencyjnym? Tzn. na ktorym rezystorze objawia sie zmiana napiecia i co ono daje?
Jak R6 do plusa zasilania? Skoro T2 (jak i T3)nie przewodzi na R6 nie ma spadku napiecia.
Gdzie ma płynac ten prad? Tam jest jeszcze kondensator ktory tylko chwile przewodzi i to jeszcze bardzo duzy rezystor R7

Post autor: **Jony130** » 29 gru 2008, 21:51

Jony130 pisze:Jak wyglada sprawa z napieciem referencyjnym? Tzn. na ktorym rezystorze objawia sie zmiana napiecia i co ono daje?

Nie rozumiem pytania.

celnik pisze:Jak R6 do plusa zasilania? Skoro T2 (jak i T3)nie przewodzi na R6 nie ma spadku napiecia.

Zobacz na schemat:
Prawa strona rezystora R6, która podłączona jest do kolektora.
Gdy T3 jest zatkany to prąd i tak płynie przez R6 chociaż by przez cewkę przekaźnika.

celnik · Post autor: **celnik** » 29 gru 2008, 21:55

Co daje napiecie wzorcowe?

Jony130 pisze:Prawa strona rezystora R6, która podłączona jest do kolektora.
Gdy T3 jest zatkany to prąd i tak płynie przez R6 chociaż by przez cewkę przekaźnika.

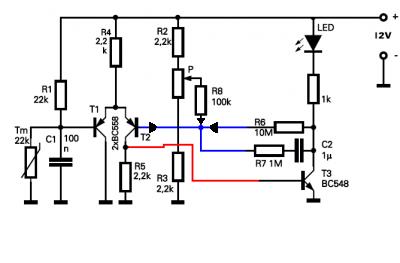

Ale gdzie ma plynac? Na powyzszym schemacie zaznaczylem rozplyw pradow

Jezeli mowisz o R6 o dolanczaniu do plusa lub minusa baterii to zawsze od strony kolektora T3 (prawej strony R6)?

Post autor: **Jony130** » 29 gru 2008, 22:09

Co daje napiecie wzorcowe?

Możliwość regulacji temperatury zadziałania.

celnik pisze:Ale gdzie ma plynac? Na powyzszym schemacie zaznaczylem rozplyw pradow

Zbyt pochopnie zaznaczyłeś prąd płynący przez R8.
Gdy T3 jest zatkany, prąd R6 wpływa do R8 i dalej do masy.
W czasie otwierania T3 zmienia się kierunek prądów.
Układ po uproszczeniu zachowuje się jak dzielnik napięć.
Którego jeden z rezystorów R3 jest podłączany raz do plusa raz do masy(punkt A )

[ Dodano: 2008-12-29, 22:10 ]

celnik pisze:Jezeli mowisz o R6 o dolanczaniu do plusa lub minusa baterii to zawsze od strony kolektora T3 (prawej strony R6)?

Tak

celnik · Post autor: **celnik** » 29 gru 2008, 22:35

Jony130 pisze:Którego jeden z rezystorów R3 jest podłączany raz do plusa raz do masy(punkt A )

Za bardzo nie rozumiem pytania i ukladu
Do ktorego?
Punkt A to masa czy te 0?
A plus to +12?

Post autor: **Jony130** » 29 gru 2008, 22:42

Elementy R2,R3, Pot i R8 zastępuje R1 i R2
Uwy-to napięcie podawane na bazę T2
R6 to rezystor R3
Punkt A, to prawa strona R6, która raz jest podłączana do masy a raz do plusa.

celnik · Post autor: **celnik** » 30 gru 2008, 0:35

Jony130 pisze:Więc gdy temperatura wzrośnie napięcie na bazie T1 spadnie poniżej napięcia ustalonego na bazie T2. Tranzystor T1 nasyci się a T2 zatka, co zatka T3.--> co "podepnie" R6 do plusa co zwiększy jeszcze napięcie na bazie T2 i przyspieszy zatkanie T2 a nasycenie T1.
Spadek temperatury powoduje wzrost napięcia na bazie T1 i stopniowe zatykanie T1 a tym samym większe otwierania T2. Co spowoduje otwarcie T3 ----> co podłączy R6 do masy, a to obniży napięcie na T2, wiec przyspieszy to nasycenie T2 i zatkanie T1

Fajnie napisane, dobrze wytlumaczone a po uproszczeniu teraz juz rozumiem.

Jeszcze taka kwestia techniczna. Jeżeli jest zimno zalózmy rezystancja termistora wynosi 22k to spadek na nim wynosi 6V. To dlaczego T1 nie przewodzi? Na emiterze jest o 0,6V wiecej.
