Coś mnie tkneło żeby sobie złożyć jakiś nadajnik AM. Znalazłem taki schemat. Oczywiście takiego tranzystora w domu nie mam ale postanowiłem zacząć od generatora. Miałem kwarc 4Mhz i IRL530. Całość zasilana 6V. Nie miałem też cewki 470u. Wstawiłem dławik osiowy 330u. Generator ruszył. Sinusoida toto nie jest ale działa. Ale chciałem dodać modulator. Wpadłem na pomysł przerobienia tego ustrojstwa ale nie działa. Najzabawniejsze że jak się bramkę drugiego IRLa odepnie od kondensatora C2 za wzmacniaczem operacyjnym to nośna pojawia sie na bramce
( domyślam się że chodzi o złącze FETa działające jak kondensator) . Jak podepne tak jak na schemacie to nośna zanika, pojawia się stałe napięcie 6V. Jak zrobie zwykły wzmacniacz tranzystorowy i dam wyjście z generatora na bramkę IRLa to nośna też zanika, tak jakby generator stawał. nie można tak poprostu wzmocnić sobie tego sygnału. Jak to rozwiązać nie mam pojęcia co się dziejePozdrawiam
Piotrek
P.S. R2 podstawiałem też inne niż 100k( 47 i 22) ale to i tak nic nie zmieniało. Za R5 też dawałem różne wartości, bez skutku

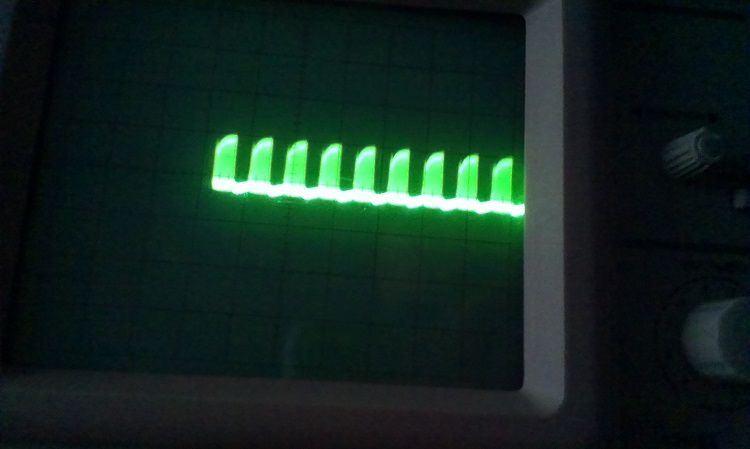

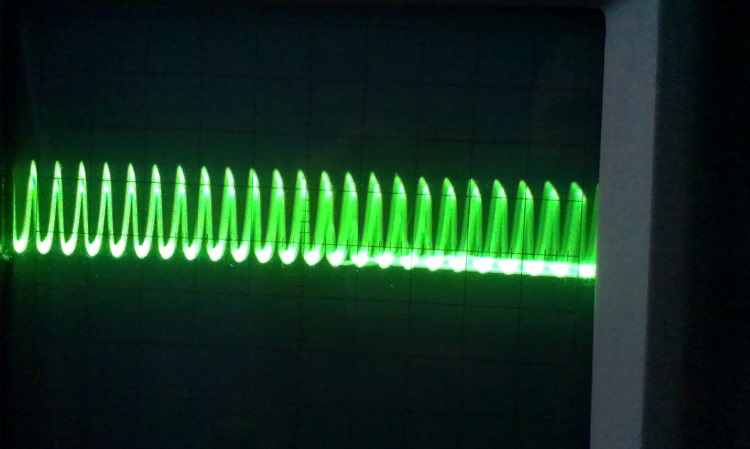

Ale na oscyloskopie złapałem. Na dodatek wzmacniacz mikrofonowy dla mikrofonu elektrytowego na TL072 zaczął generować pisk o częstotliwośći około 12kHz( załączam oscylogram) Ale widac było elegancko jak to moduluje nośną(oscylogram z nośnej też mam). Po zestawieniu układu pojawiło się zakłócanie zasilania i te wysokie składowe na wyjściu TL072, które bez generatora się nie pojawiały( bateria 9V) ale już sobie to darowałem układ ruszył.
