zadanie do policzenia

everm · Post autor: **everm** » 21 gru 2009, 0:53

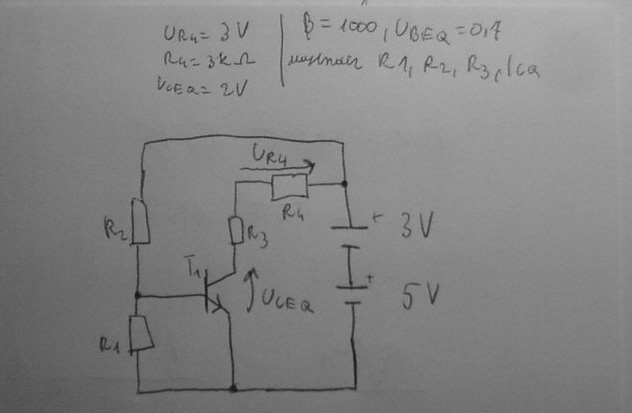

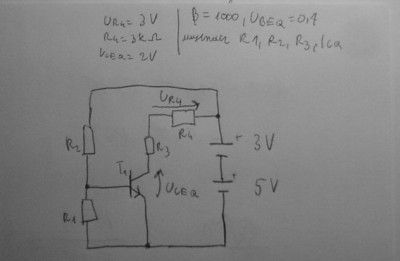

Witam. Mam takie zadanie do policzenia, ale kompletnie tego nie czuje. Mógłby je ktoś rozwiązać, bo bardzo jest mi potrzebne. Z góry dzieki.

Luminofor · Post autor: **Luminofor** » 21 gru 2009, 2:31

Najpierw wyznaczamy z NPK (Napięciowe Prawo Kirchhoffa) spadek napięcia na rezystorze R3, spadek na R2 z tego samego prawa to Uce+Ur3+Ur4, i znowu spadek na R1 to 0,7V z tego samego prawa. Mamy R4 i R4, liczymy prąd płynący przez kolektor z prawa Ohma, ten sam prąd przepływa przez R3, bo są połączone szeregowo. Wyznaczamy Ur3 (8V - Uce - Ur4), mamy prąd więc znowu Prawo Ohma i mamy wartość rezystancji R3. Zostaje dzielnik bazy. Prąd dzielnika musi być większy 10x od prądu bazy (przy odłączonym dzielniku). Prąd bazy liczysz sobie z bety (przekształcasz wzór na betę aby uzyskać Ib), masz prąd bazy i wiesz, że prąd płynący przez dzielnik jest 10x większy. Spadki napięć na R1 i R2 też masz, więc stosujesz prawo Ohma i po zadaniu.

Mam nadzieję, że dobrze wyjaśniłem, jak czegoś jeszcze nie wiesz to pytaj.

everm · Post autor: **everm** » 22 gru 2009, 3:35

Wielkie dzieki, troche sie rozjaśniło.
