Sterownik PLc

Tu piszemy wiadomość, jeżeli zadanie domowe sprawia kłopot
i szybko potrzebujemy pomocy w rozwiązaniu.
ODPOWIEDZ
elektronikopo
Użytkownik
Posty: 182
Rejestracja: 16 gru 2007, 22:28
Lokalizacja: Poznań

Sterownik PLc

Post autor: elektronikopo » 08 lut 2008, 13:59

Wie ktoś jak zrobić to zadanie?
Obrazek
Chcem uzykać informacje jakie wnieść nowe połączenia na poniższym schemacie tak aby Układ sterwonika PLC działał zgodnie z powyższym zadaniem.Poźniej chcem wiedzieć jaki trzeba napisać program w języku drabinkowym w programie Twido tak aby sterownik komunikacją z kompuetrem realizował powyższe zadania jaki będzie listing tego programu i algorytm
Obrazek
http://obrazki.elektroda.net/31_1202092835.jpg

[ Dodano: 2008-02-08, 14:03 ]
http://rapidshare.de/files/38459281/twi ... 2.exe.html

Tutaj wrzuciłem program Twido , który umozliwia napisanie programu dla sterwonika PLC i dzieki połączenia komputera i sterownika Układ spełnia okreslone zadanie.

http://www.speedyshare.com/465665258.html

Tutaj wrzuciłem zrobiony w tym programie program spełniający to zadanie. Tylko nie wiem dlaczego to jest tak napisane. Może ktoś mi wyjaśnić . Moze ktos mi powiedziec na podstwie programu w języku drabinkowym jakie są wykonane dodatkowe połączenia w Sterowniku i jak narysować algorytm tego programu.

GAVRON
Użytkownik
Posty: 552
Rejestracja: 26 maja 2006, 8:44
Lokalizacja: Łaziska Górne

Post autor: GAVRON » 16 lut 2008, 23:07

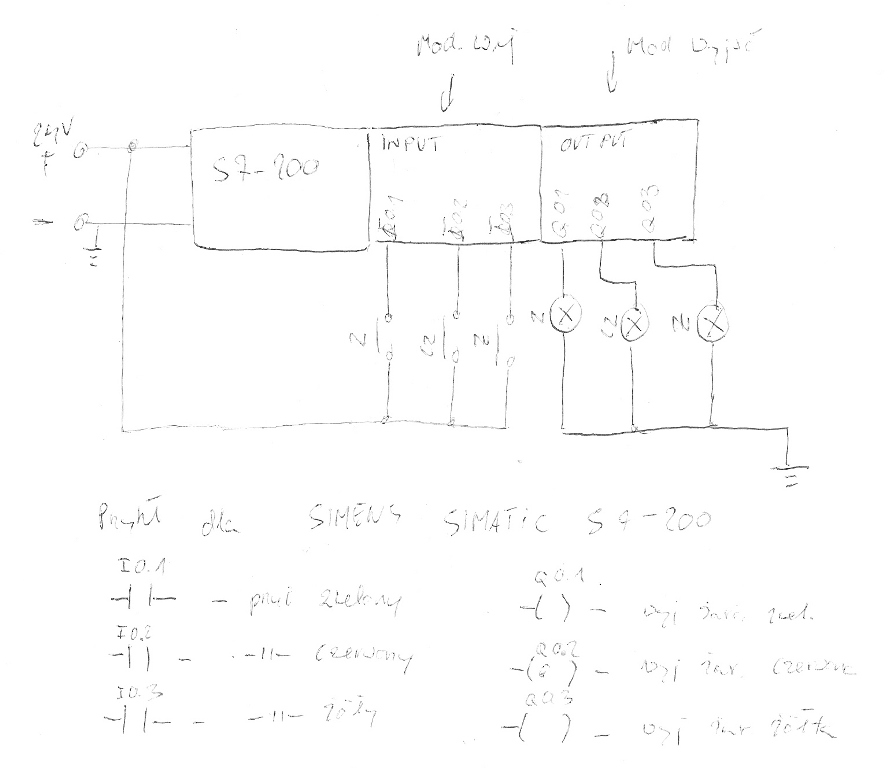

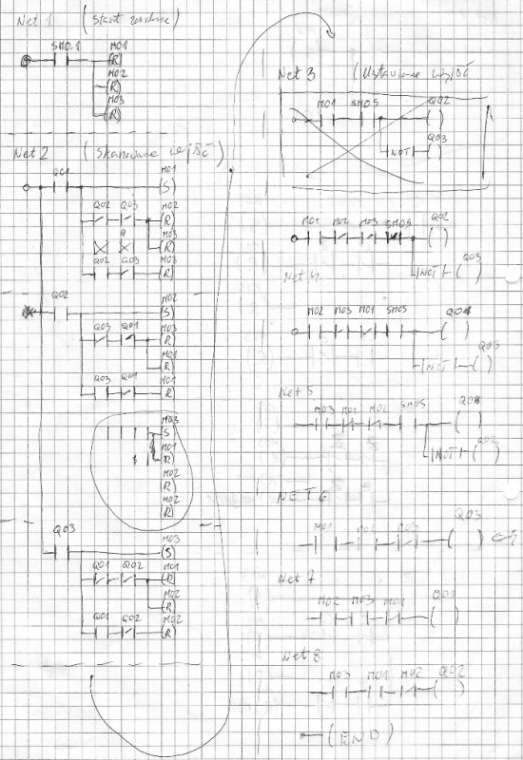

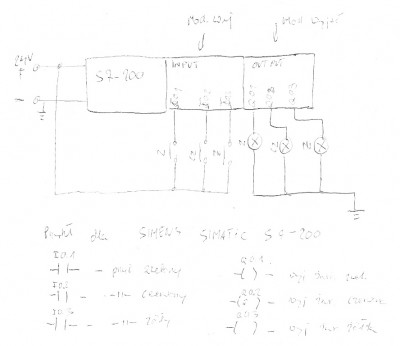

Nie wiem jakiego sterownika używasz i jakie jest do niego oprogramowanie, ale idea języka drabinkowego jest podobna wszędzie. Pozwoliłem sobie skonstruować program dla sterownika S7-200 SIMENS-a (Na załączniku poniżej). Jeżeli chodzi o twój schemat to musisz: do modułu wyjść sterownika, którymi będziesz sterował żarówki domalować je tak jak tą pierwszą. Analogicznie z włącznikiem i modułem wejść (drobny zabieg). Schemat dla przypadku S7 w załączniku.
Trochę uwag do programu. Komórki pamięci M0.1…0.3 służą do podtrzymania stanu wyłącznika analogicznie do działania przerzutnika RS przydaje się to gdy do dyspozycji są tylko włączniki zwierne. Jeżeli w układzie do dyspozycji jest wyłącznik podtrzymujący swój stan np. taki jak do zapalania światła w instalacji domowej to można bawić się bez komórek na samych wejściach i wyjściach. Bit SM0.5 to specjalny bit pamięci sterownika S7 który zmienia swój stan co 30 sekund i dzięki temu osiągamy w łatwy sposób efekt mrugania co minutę. Jeżeli nie ma tego w twoim sterowniku będzie trzeba zaprzęgnąć jakiś TIMER.
Załączniki

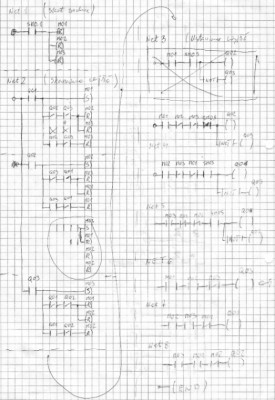

Obraz 001.jpg

elektronikopo
Użytkownik
Posty: 182
Rejestracja: 16 gru 2007, 22:28
Lokalizacja: Poznań

Post autor: elektronikopo » 18 lut 2008, 21:25

Prosze o sprawdzenie mojego rozwiązania tego zadania oraz powiedzieć czy dobrze połączony jest schemat :

Program

Obrazek
Obrazek
Obrazek

Schemat

Obrazek
