Półsumator

Artyliusz · Post autor: **Artyliusz** » 25 maja 2014, 21:40

Wydaje mi się, że mówił w celu wyeliminowania stanów nieustalonych oraz, aby w czasie przełączania styków nie przerwało zasilania.

Następnym krokiem będzie maszyna zliczająca na bramkach?

diooda · Post autor: **diooda** » 25 maja 2014, 23:17

następny krok: dokładnie to samo tylko na tranzystorach a później układach

kayron · Post autor: **kayron** » 26 maja 2014, 11:13

Dobudowy przerzutnika RS stosuje się jeden specjalizowany przekaźnik.
Co do wersji logiki na tranzystorach, w pracy mamy jeszcze maszynę której sterownie chodzi na takich modułach, chyba lata 70.
Przypomina to takie kardridze montowane na szynie DIN, maja wyprowadzenia na konektory, a każdy to jakoś funkcja logiczna, ANDy, ORy itd oraz przerzutniki, liczniki. Taka TTLka, w wersji HIGH zasilana 24V.

diooda · Post autor: **diooda** » 26 maja 2014, 15:09

kayron pisze:Dobudowy przerzutnika RS stosuje się jeden specjalizowany przekaźnik.

ja na razie robie w symulatorze więc chyba nie ma znaczenia.

kayron pisze:Co do wersji logiki na tranzystorach, w pracy mamy jeszcze maszynę której sterownie chodzi na takich modułach, chyba lata 70.
Przypomina to takie kardridze montowane na szynie DIN, maja wyprowadzenia na konektory, a każdy to jakoś funkcja logiczna, ANDy, ORy itd oraz przerzutniki, liczniki. Taka TTLka, w wersji HIGH zasilana 24V.

super sprawa. a używana jeszcze

?

kayron · Post autor: **kayron** » 26 maja 2014, 18:30

kayron pisze:Co do wersji logiki na tranzystorach, w pracy mamy jeszcze maszynę której sterownie chodzi na takich modułach, chyba lata 70.
Przypomina to takie kardridze montowane na szynie DIN, maja wyprowadzenia na konektory, a każdy to jakoś funkcja logiczna, ANDy, ORy itd oraz przerzutniki, liczniki. Taka TTLka, w wersji HIGH zasilana 24V.

super sprawa. a używana jeszcze ?

Maszyna jest jak najbardziej na chodzie, choć wygląda już strasznie. Może nawet jeszcze te moduły się walają solo po zakładzie to pstryknę zdjęciora. Ta technika jest praktycznie nie do zabicia, jedyny nowoczesny element to regulator temperatury, SSR oraz wyłącznik nadprądowy.

diooda · Post autor: **diooda** » 26 maja 2014, 18:37

kayron pisze:Może nawet jeszcze te moduły się walają solo po zakładzie to pstryknę zdjęciora.

jasne!!!!

diooda · Post autor: **diooda** » 26 maja 2014, 19:02

Czy do wykonania tego co na filmiku powinienem teraz płączyć dwa półsumatory ze sobą czy dwa sumatory? mówię o tych które robiliśmy do tej pory. jak to będzie wyglądac?

https://www.youtube.com/watch?v=lI_AYd7 ... KbC23qwqic

A+B suma
A+B suma Carry

czy:

A+B Suma Carry
A+B Suma Carry

diooda · Post autor: **diooda** » 29 maja 2014, 10:09

Ktoś pomoże?

diooda · Post autor: **diooda** » 03 cze 2014, 11:01

przepraszam że się tak dopominam ale może jednak ktoś ma pomysł

diooda · Post autor: **diooda** » 09 cze 2014, 17:15

please...

diooda · Post autor: **diooda** » 13 cze 2014, 0:14

Artyliusz, czy mogę liczyć na pomoc?

Artyliusz · Post autor: **Artyliusz** » 13 cze 2014, 1:20

Sesja i za bardzo nie miałem czasu.

Co właściwie chcesz osiągnąć i co do tej pory udało się Tobie wskórać?
Zastanawiałeś się do czego jest wyjście Carry out (jak na przykład w CD4017)?

diooda · Post autor: **diooda** » 13 cze 2014, 7:02

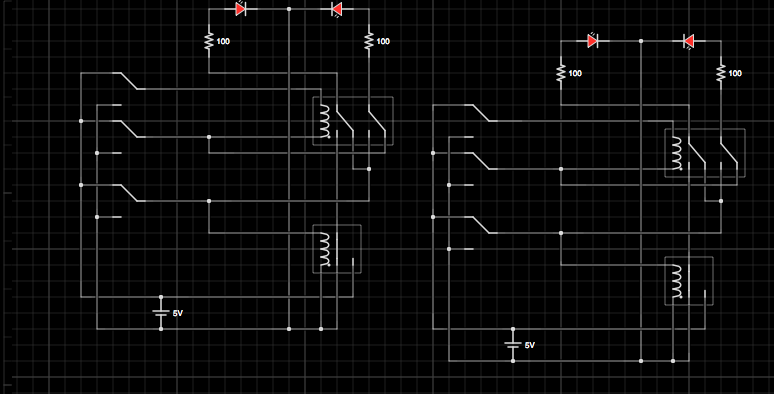

z tego co do tej pory się dowiedziałem to wygląda to tak:
podłączamy ze soba sumatory i z carry wychodzimy dalej

diooda · Post autor: **diooda** » 13 cze 2014, 7:12

problem jest w tym ze nasz full adder ma trzy wyłączniki co po podłączeniu dwóch adderów daje 6 wyłączników

diooda · Post autor: **diooda** » 13 cze 2014, 7:17

czy nie powinienem użyc half adderów, gdzie też mamy sume i carry?
