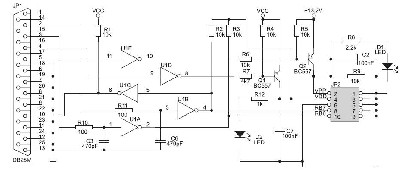

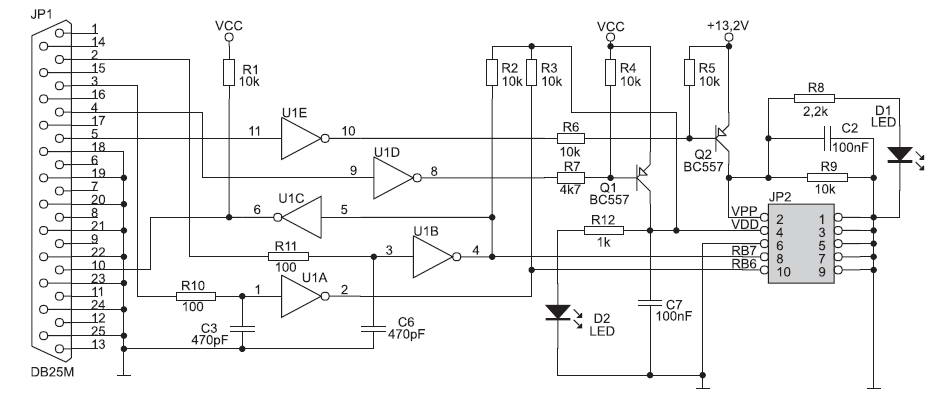

Zastanawiam się czy ktoś budował taki programator: http://www.btc.pl/pdf/zl12prg.pdf i mu działa. Mam wątpliwości co do tranzystora Q2 na tym schemacie. Przecież on będzie cały czas otwarty. A może się mylę? A może tak powinno być, ale wtedy po co on jest?
Czy to napięcie 13,2V musi być aż tak wysokie, czy może wystarczy 12V w praktyce?
Programator ICSP mikrokontrolerów PIC
Mylisz się - błąd wynika z tego że nie przyglądnąłeś się co to jest za układ 7406Gość pisze:Mam wątpliwości co do tranzystora Q2 na tym schemacie. Przecież on będzie cały czas otwarty. A może się mylę?
Jest to inwerter z otwartym kolektorem i służy właśnie do konwersji poziomu TTL do poziomu np CMOS, w tym przypadku sam układ zasilany jest napięciem VCC i jezeli na wejściu inwertera U1E będzie "0" to jego wyjściowy tranzystor nie będzie przewodził i na bazie tranzystora Q2 też będzie 13,2V w związku z czym Q2 nie będzie załączał napięcia 13,2V na złacze programatora - zerknij na pdf układu 7406 (na str 2 masz schemat elektryczny pojedynczego inwertera) - http://pdf.alldatasheet.com/datasheet-p ... /7406.html
