programator USB AVR ISP I i znikająca dioda

oneat · Post autor: **oneat** » 07 paź 2009, 18:23

Kiedy podłączam Kabel isp do mojego programatora (gdzie jest podłączony już mikroprocek) dioda przestaje się świecić. Czy to nie jest aby jakiś zanik napięcia ?
Dodam ze uklad jest zasilany z lapka USB.

Pikczu · Post autor: **Pikczu** » 07 paź 2009, 19:12

Pewnie wpinasz kabel odwrotnie.
Ale jakbyś podał więcej info to może więcej się dowiesz, podaj jakis link do tego programatora.

oneat · Post autor: **oneat** » 07 paź 2009, 19:14

http://allegro.pl/item748419138_program ... niusb.html

Pikczu · Post autor: **Pikczu** » 07 paź 2009, 19:20

Oneat czytałeś instrukcje???
Bardzo Cię proszę na przyszłość jak zadajesz pytanie na forum to sprecyzuj bo tam są 4 diody led.

oneat · Post autor: **oneat** » 07 paź 2009, 19:42

Nawet gdyby były 4 to by mnie prerażało

Ju dziala okazalo sie ze pomylilem niektore nozki

rzepcio · Post autor: **rzepcio** » 11 paź 2009, 21:52

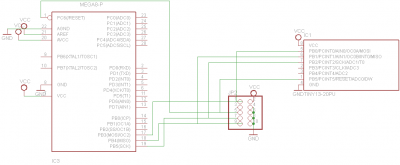

To śmieszne, bo akurat mam podobny problem, skleciłem taką płytkę do zaprogramowania atmega8 i attiny13, ale niestety musiałem coś zepsuć w samej płytce, bo nawet jak podpinam ją bez uP, to czerwona dioda w usbasp zaczyna świecić dużo słabiej i urządzenie przestaje być wykrywane. Zamieszczam schematy w eaglu. Z góry dzięki za każdą pomoc...

edit: oczywiście chodziło o odwrócone piny do isp, połączyłem dwa kable, żeby je odwrócić, ale nie rozumiem, co zrobiłem źle

Właściwe podłączenie sprawdzałem patrząc, gdzie powinno być VCC, a gdzie GND. Niestety nadal nie zczytuje nic z uP...

edit2: dodam jeszcze, że atmega8 się rozgrzewa do bardzo wysokich temperatur

aha, obraz płytki to bottom.

edit3: Tak, już wiem w czym problem

miałem ustawiony w eaglu mirror, pewnie pozostałość z jakiegoś poprzedniego projektu ;/ no i wszystko od nowa, heh

mam nadzieję, że nie spaliłem uP

Pikczu · Post autor: **Pikczu** » 12 paź 2009, 10:18

Rzepcio ale co ty do tej płytki podpinasz taki sam programator jak Oneat ???

alaris · Post autor: **alaris** » 12 paź 2009, 12:14

rzepcio pisze:To śmieszne, bo akurat mam podobny problem,

W przypadku ATmega8 nie masz w ogole doprowadzonych linii MISO oraz MOSI od programatora do procka, wiec nie dziw sie, ze programowanie nie dziala...

rzepcio · Post autor: **rzepcio** » 12 paź 2009, 16:50

Nie wiem czy dokładnie taki sam, ale jest to programator isp przez usb, w każdym razie problem rozwiązałem wczoraj, tzn. zauważyłem, że źle wydrukowałem schematy (w eaglu miałem mirror ustawiony), stąd brało się odwrócenie tego wejścia do isp, praktycznie wszystko jest odwrocone

Dlaczego uważasz, że nie doprowadziłem miso i mosi? Przecież wszystko jest ok ;>

alaris · Post autor: **alaris** » 12 paź 2009, 19:42

Dlaczego uważasz, że nie doprowadziłem miso i mosi? Przecież wszystko jest ok ;>

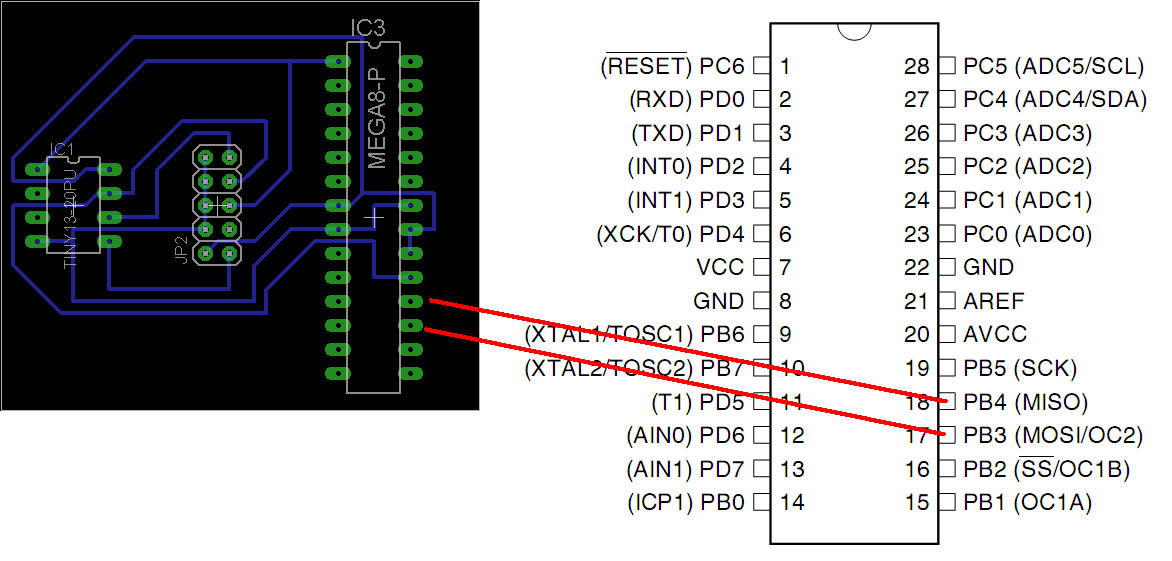

Nie wiem... Do pinow, do ktorych ida sgnaly MOSI oraz MISO nie dochodza zadne sciezki. No chyba, ze masz falowod, to spoko...

rzepcio · Post autor: **rzepcio** » 12 paź 2009, 22:17

Ah, nie zaznaczyłem tych, które łącze drutami

Na szczęście oba procki działają

Thx for help
