Pomiar napięcia Atmega8535

mariusz256 · Post autor: **mariusz256** » 30 cze 2007, 19:22

Witam, mam problem taki ze mam procek Atmega8535, i wiem ze on posiada chyba 8 przetworników analogowo- cyfrowych. i nie wiem jak ich wykorzystać w działaniu ponieważ kolega mi mówił ze trzeba podłączyć napięcie odniesienia 2.25V, a ja bym chciał podłączyć 5V, czy to jest mozliwe?. i jeszcze jak podłączyc mierzony analogowy sygnał, do których koncówek, i co oprucz tego trzeba zrobić. To ma być ikład który bedzie mierzył natęzenie swiatła, włączał i wyłączał oswietlenie w akwarium.

mariusz256

pozdrawiam

ZbeeGin · Post autor: **ZbeeGin** » 30 cze 2007, 20:34

mariusz256 pisze: i wiem ze on posiada chyba 8 przetworników analogowo- cyfrowych.

Dokładnie jest to jeden przetwornik ADC który posiada przełącznik (multiplekser) pozwalający na skorzystanie z możliwości pomiaru w 8 niezależnych kanałach przetwornika. Nie działają one jednak jednoczenie, przed pomiarem trzeba wybrać odpowiedni kanał, który trafi na wejście przetwornika.

mariusz256 pisze:i nie wiem jak ich wykorzystać w działaniu ponieważ kolega mi mówił ze trzeba podłączyć napięcie odniesienia 2.25V, a ja bym chciał podłączyć 5V, czy to jest mozliwe?

Można podłączyć jak i nie trzeba. Mega8535 posiada wewnętrzny układ napięcia odniesienia, który dostarcza napięcia 2,56V. Można też skorzystać z dwóch pozostałych możliwości:
- podłączyć zewnętrzne napięcie odniesienia do końcówki AREF (Nie może to być napięcie wyższe niż AVCC, a AVCC nie może różnić się od napięcia VCC o więcej niż ±0,3V). Zatem możesz podłączyć zewnętrzne napięcie odniesienia 5V bez większych przeszkód o ile procesor będzie zasilany także napięciem minimum 5V.
- połączyć wewnętrznie AREF z AVCC przez ustawienie odpowiednich bitów i dodać na końcówce AREF kondensator do masy (co poprawi stabilność). Wtedy napięcie odniesienia będzie równe napięciu zasilania części analogowej. Zastrzeżenia jak wyżej.

mariusz256 pisze:i jeszcze jak podłączyc mierzony analogowy sygnał, do których koncówek, i co oprucz tego trzeba zrobić.

Analogowy sygnał powinieneś dostarczyć do końcówek ADC0(PA0)...ACD7(PA7). Można skorzystać z dwóch opcji wejścia:
- SINGLE ENDED - przetwornik mierzy napięcie dodatnie z zakresu 0...AVCC,
- DIFFERENTIAL - przetwornik mierzy napięcie różnicowe (doskonałe do porównywania napięć) pomiędzy dwoma końcówkami.
Jeśli napięcia mają poziom wykraczający poza zakres 0...VCC+0,3V to należy je przepuścić przez dzielniki (np. w postaci 2 rezystorów).

Po skonstruowaniu części wejściowej powineneś odpowiednio wykonać część zasilającą samego przetwornika (AVCC). W danych katalogowych jest wskazówka jak to powinno być zrobione. I co najważniejsze dostarczyć stabilnego napięcia odniesienia.

Teraz wystarczy skonfigurować pracę przetwornika: ustawić jego taktowanie, sposób przetwarzania (pojednyncza czy ciągła konwersja) i ewentualnie przerwania (jeśli będą wykorzystane). Potem już tylko pozostaje przełączać multiplekser i dokonywać pomiarów.
Uwaga! Liczba odzwierciedlająca poziom przetworzonego napięciach będzie w granicach 0...1024 więc należy korzystając z zawartych w dokumentacji wzorów przeliczać dane.

mariusz256 · Post autor: **mariusz256** » 30 cze 2007, 22:03

no prosze, az takiej odpowiedzi się nie spodziewałem. Bardzo dziękuje za tak wyczerpujacą wypowiedz , w razie problemów zapytam jeszcze.

mariusz256

pozdrawiam

ZbeeGin · Post autor: **ZbeeGin** » 01 lip 2007, 8:47

mariusz256 pisze:Bardzo dziękuje za tak wyczerpujacą wypowiedz

Oczywiście nie zwalnia Cię to od przeczytania noty katalogowej Mega8535.

Jeśli program będziesz pisał w BASCOM Basic to parę rzeczy się znacznie uprości. W asemblerze też to tak fatalnie nie wygląda. Przykład zaczerpnięty z książki "Mikrokontrolery AVR ATMega w praktyce" Rafała Baranowskiego:

Kod: Zaznacz cały

        ...                          ; zakładamy, że częstotliwość systemowa wynosi 4MHz
        ldi  r16, (1 << ADEN)|(1 << ADPS2)|(1 << ADPS0)
        out  ADCSRA, r16             ; włącz moduł i ustaw cz. zegara ADC na 125kHZ
                                     ; maksymalna cz. próbkowania wynosi 9,62kHz
        ldi  r16, (1 << REFS0)|(1 << MUX0)
        out  ADMUX, r16              ; napięciem odniesienia niech jest napięcie AVCC
                                     ; podłącz do ADC sygnał z kanału ADC1
        sbi  ADCSRA, ADSC            ; rozpocznij konwersję

czekaj:
        sbis ADCSRA, ADIF            ; pętla oczekująca na zakończenie konwersji (na ADIF = 1)
        rjmp czekaj
                                     ; dalsza cześć programu jest wykonywana po zakończeniu
                                     ; pierwszej konwersji (po czasie 25/125ms)
        sbi  ACDSRA, ADIF            ; zeruj znacznik zakończenia konwersji - ADIF

        in   r16, ADCL               ; ładuj rejestr R16 młodszą częścią wyniku (LSB)
        in   r17, ACDH               ; ładuj rejestr R17 starszą częścią wyniku (MSB)
                                     ; (kolejność jest istotna!)
        ...

mariusz256 · Post autor: **mariusz256** » 01 lip 2007, 11:42

wiem ze projektując układ elektroniczny wymagana jest estetyka, nie wszyscy sie tego trzymają ale puzniej są lepsze efekty wizualne jak i lepsze techniczne. dlatego musze jeszcze raz zapytać czy dobrze to rozplanowałem, bo ciągłe wykonywanie nowych płytek nie miało by sensu. więc prosze jeszcze raz o pomoc.
Chce wykorzystać wewnetrzne napięcie odniesienia:
w bascomie napisałem to tak:

Kod: Zaznacz cały

Config Adc = Single , Prescaler = Auto, Reference = Internal
Start Adc
Dim W As Word , kanal As Byte
kanal = 0

W = Getadc(kanal)
W = Getadc(kanal)
cls
lcd "Kanał " ; kanal; " wartość " ; W
End

Bardzo prosze o podpowiedz czy to bedzie działać, a jesli nie bedzie działać to prosze o jakies wskazówki.

mariusz256

pozdrawiam

ZbeeGin · Post autor: **ZbeeGin** » 01 lip 2007, 12:04

Wszystko w sumie OK. Tylko na początek proponuje dodać jeszcze:

Kod: Zaznacz cały

$regfile = "m8535.dat"
$crystal = (tu określ taktowanie np. 8000000 = 8MHz)

Najprawdopodobniej błąd ze złym wybieraniem kanału został już całkowicie wyeliminowany, zatem nie potrzebne są 2 odczyty. Aczkolwiek jeśli nie będzie układ działał poprawnie to wina może leżeć właśnie w błędnym wybieraniu kanałów.

mariusz256 · Post autor: **mariusz256** » 01 lip 2007, 18:49

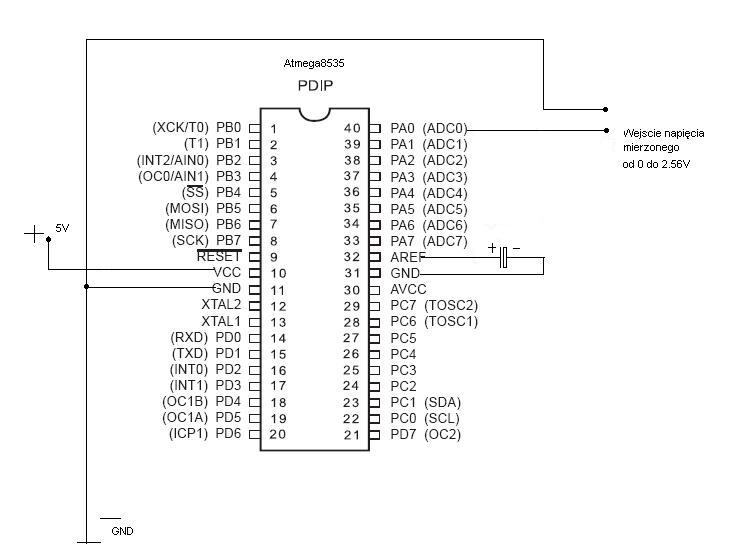

a dobrze narysowałem ten schemat??

Guzer · Post autor: **Guzer** » 01 lip 2007, 21:10

AVCC też musisz podłączyć do zasilania, najlepiej przez jakiś filtr tłumiący zakłócenia. Nawet jeżeli nie korzystasz z przetworników ADC to musisz podłączyć ten pin do zasilania, chociaż wtedy filtr nie jest już potrzebny. Poza tym wszystkie piny oznaczone GND muszą być zewnętrznie połączone ze sobą.

mariusz256 · Post autor: **mariusz256** » 01 lip 2007, 21:55

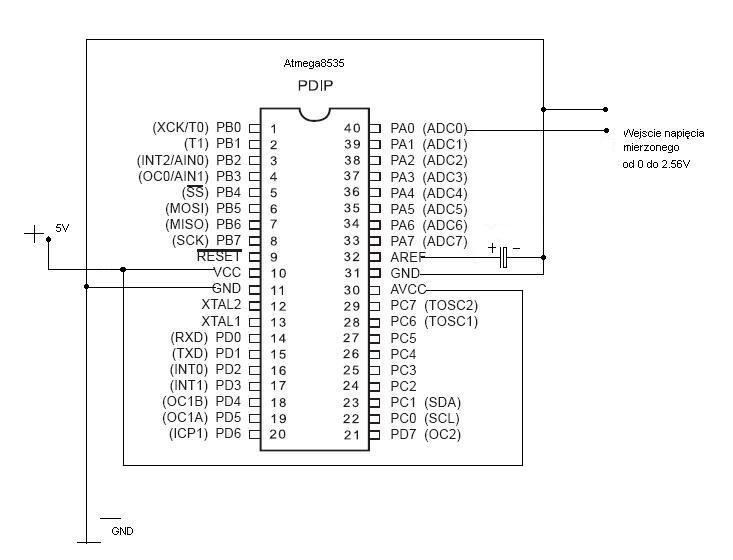

nie rozumie za bardzo ale to tak ma być jak na foto?? czy inaczej??.

ZbeeGin · Post autor: **ZbeeGin** » 01 lip 2007, 22:00

Nie. Tak być nie powinno. Powinieneś dodać filtr w postaci cewki i kondensatora do masy.

Na wejściach przetwornika też powinieneś dodać rezystory do masy (1MΩ lub 10MΩ) by przetwornik nie szalał.

mariusz256 · Post autor: **mariusz256** » 01 lip 2007, 22:19

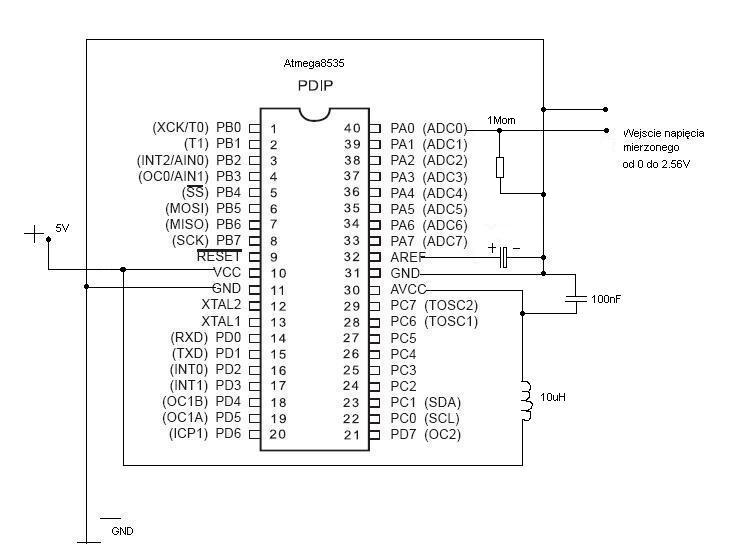

a czy tak juz lepiej??, czy to juz będzie działać czy o czymś zapomniałem, może się pomyliłem i trzeba go od nowa narysować. bardzo dziękuje za pomoc.

mariusz256

pozdrawiam

rozrabiak · Post autor: **rozrabiak** » 15 lip 2007, 18:19

ZbeeGin pisze:Nie. Tak być nie powinno. Powinieneś dodać filtr w postaci cewki i kondensatora do masy.

A ja chciałem zapytać czy wartość tej cewki dobieramy metodą na chybił-trafił, czy jakoś wyliczamy?

ZbeeGin · Post autor: **ZbeeGin** » 15 lip 2007, 21:24

Atmel z góry zaleca 10uH i kondensator 100nF. I w zasadzie wystarcza.
