czym zasilać ?

To forum jest dla wszystkich pasjonatów wiecznie młodych mikrokontrolerów '51. Wymiana doświadczeń i pomoc dla początkujących w pisaniu programów zarówno w C, Asemblerze jak i BASCOM. Zapraszam znawców tematu, aby pomogli wszystkim początkującym!
ODPOWIEDZ
Badman
-
Posty: 36
Rejestracja: 12 sty 2010, 13:07
Lokalizacja: Góra

czym zasilać ?

Post autor: Badman » 28 sty 2010, 9:18

Witam

Czy mikrokontrery 8051 można zasilać napięciem 5V pobieranym z zasilacza komputerowego AT ?

pawcios123
Użytkownik
Posty: 134
Rejestracja: 10 kwie 2007, 8:05

Post autor: pawcios123 » 28 sty 2010, 9:20

Raczej, tak tylko w razie błędów montażowych bedziesz miał wytwornicę dymu.

Badman
-
Posty: 36
Rejestracja: 12 sty 2010, 13:07
Lokalizacja: Góra

Post autor: Badman » 28 sty 2010, 9:43

W sensie 8051 się spali, bo zasilacz jest w stanie dostarczyć dużo prądu ?

pawcios123
Użytkownik
Posty: 134
Rejestracja: 10 kwie 2007, 8:05

Post autor: pawcios123 » 28 sty 2010, 10:38

Tak, dla pewności podłacz uklad przez zarówkę 5-21W 12V samochodową.

Awatar użytkownika
mictronic
-
Posty: 81
Rejestracja: 04 paź 2006, 19:28
Lokalizacja: Bydgoszcz
Kontakt:

Post autor: mictronic » 28 sty 2010, 12:01

Hah to i tak go spali :D Po prostu patrz polaryzacje,warto na wyjściu zasilacza dać jeszcze 100uF i blokujący 100nF jak najbliżej wyprowadzeń procesora :)

Heh mam range nowy na forum a jestem od 2006 roku... :P

kaliska5
Użytkownik
Posty: 348
Rejestracja: 01 maja 2008, 8:24
Lokalizacja: z nienacka
Kontakt:

Post autor: kaliska5 » 28 sty 2010, 14:25

Możesz zabezpieczyć dodając zaporowo diodę równolegle do zasilania .W razie odwrotnej polaryzacji dioda zewrze i zasilacz się wyłączy.
P.S:Ranga zależy od napisanych postów :wink: .

Awatar użytkownika
lutownik
Użytkownik
Posty: 517
Rejestracja: 01 paź 2006, 12:37
Lokalizacja: z planety Zi Emia
Kontakt:

Post autor: lutownik » 28 sty 2010, 16:56

Po co dawać ją zaporowo równolegle do zasilacza???

Nie lepiej po prostu dać diodę szeregowo z układem zasilanym?? Oczywiście w kierunku przewodzenia :grin:

Awatar użytkownika
mictronic
-
Posty: 81
Rejestracja: 04 paź 2006, 19:28
Lokalizacja: Bydgoszcz
Kontakt:

Post autor: mictronic » 28 sty 2010, 17:04

Heh dobre,i teraz pojawi się jeszcze 5 postów na temat podłączenia diody bo ktoś się niedokładnie wyraził... Przecież wiadome ze zabezpieczamy urządzenie to dioda będzie przy odbiorniku prądu włączona anty-równolegle. :D Nie szeregowo,bo poco? A wiec spokojnie ludzie,czy autor ma jeszcze jakieś pytania?Rozjaśnimy wszelkie niejasności. :P

Awatar użytkownika
timo66
Moderator
Posty: 1807
Rejestracja: 20 maja 2006, 19:15
Lokalizacja: 66'15" M.a.R.s.
Kontakt:

Post autor: timo66 » 28 sty 2010, 19:56

Witam

wersja kolegi lutownik - przy złej polaryzacji prąd nie płynie , natomiast przy poprawnym połączeniu napięcie jest pomniejszone o 0,7V.

Kod: Zaznacz cały

zasilacza   układu
+ -------- |>|-------- +


-o----------------------o-
wersja kolegi kaliska5- przy złej polaryzacji napięcie spada do 0,7V i cała moc wydziela się na diodzie.

Kod: Zaznacz cały

zasilacz               układ
+---------o---------- +
         _|_
          /\
         ---
          |
- o-------o-----------o-
przy obu układach diodę należy montować przy układzie i dołączać zasilanie, odwrotnie mija się to z ideą

zaba
Użytkownik
Posty: 384
Rejestracja: 27 gru 2009, 19:15
Lokalizacja: Zakliczyn nad dunajcem

Post autor: zaba » 28 sty 2010, 23:14

Ja tak tylko dorzucę, można zrobić przecież dzielnik prądowy

Awatar użytkownika
RcTomek
Moderator
Posty: 243
Rejestracja: 27 wrz 2007, 21:15
Lokalizacja: Głogów / Wrocław

Post autor: RcTomek » 29 sty 2010, 1:02

Drugi układ z diodą, podłączoną równolegle, jest zastosowany w kicie AVT-3500 (zestaw uruchomieniowy do Mikroprocesorowej Oślej Łączki :)). W tym przypadku najlepiej użyć diody Schottky'ego.

snow
Użytkownik
Posty: 794
Rejestracja: 16 sty 2007, 3:44
Lokalizacja: lubelskie
Kontakt:

Post autor: snow » 29 sty 2010, 7:49

timo66 pisze:przy obu układach diodę należy montować przy układzie i dołączać zasilanie, odwrotnie mija się to z ideą
Oczywiście musi to być dioda Zenera jeśli chce się równolegle do źródła bo jakoś nikt o tym nie wspomniał ;) Poza tym tam jeszcze musi być rezystor szeregowo z tą diodą w przypadku połączenia równoległego. Ma z tego powstać dzielnik napięcia w którym występuje rezystor oraz dioda Zenera.

Awatar użytkownika
RcTomek
Moderator
Posty: 243
Rejestracja: 27 wrz 2007, 21:15
Lokalizacja: Głogów / Wrocław

Post autor: RcTomek » 29 sty 2010, 23:29

Po co dioda Zenera? Tu chodzi tylko o zabezpieczenie przy podłączaniu przed omyłkową polaryzacją napięcia zasilającego.

snow
Użytkownik
Posty: 794
Rejestracja: 16 sty 2007, 3:44
Lokalizacja: lubelskie
Kontakt:

Post autor: snow » 30 sty 2010, 7:58

Ta równoległość mnie zmyliła ;)

Awatar użytkownika
kayron
Użytkownik
Posty: 2088
Rejestracja: 21 wrz 2008, 12:53
Lokalizacja: Poland
Kontakt:

Post autor: kayron » 30 sty 2010, 17:53

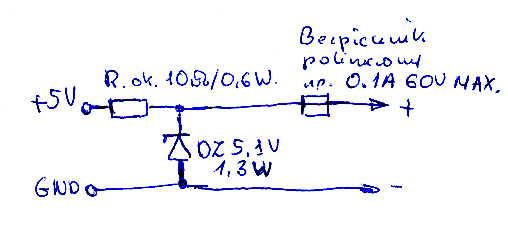

Hm.. ciekawy temat. Dla czego napięcie 5V pobrane z zasilacza AT/ATX miało by niby spalić procesor 8051 :?: jak zostanie dobrze podłączone. NIE ma takiej opcji. I nie ma tu znaczenia wydajność prądowa zasilacza z PC. Jeżeli natomiast kolega chce siebie dodatkowo zabezpieczyć, to można sobie zrobić następujący układ. W takim układzie Dioda Zenera ogranicza napięcie do 5,1V MAX, gdyby omyłkowo np. podłączyć się pod 12V z zasilacza. Dodatkowo bezpiecznik polimerowy zabezpiecza przed przekroczeniem prądu 100mA. Opornik R podałem tak pi x dzwi z doświadczenia, gdyby się mocno grzał to można dać trochę większy np.22Ω lub dać większej mocy np. 1W, ale jego moc raczej nie powinna być mniejsza niż 0,6W, lecz wtedy spadnie (większy opór) także napięcie na wyjściu takiego układu. Dobrze mieć ten opornik, bo ogranicza on także prąd Diody Zenera chroniąc ja przed przegrzaniem i uszkodzeniem w przypadku wystąpienia większego napięcia na wejściu.
Załączniki
Zas DZ.JPG
