Czy 74S373N może zastąpić 74AC573D ?

Post autor: Kuna » 16 lut 2009, 18:04

1. Czy szukając informacji o ukladzie moge pominąć te śmieszne literki i zamiast 74AC573D czytać o 74573?
Co oznaczają te dziwne dopiski?

2. Czy układ 74AC573D podczas gdy na wyjściu C jest stan wysoki przepuszcza cały czas wszystkie dane, i zatrzaskuje je gdy pojawi sie stan niski? W Multisimie, prawie wszystkie uklady tego typu reaguja tylko na narastanie sygnalu, wiec nie wiem jak to jest naprawde. Z tego co czytalem w kursie 8051, zatrzask ten przepuszcza wszystko gdy C jest w stanie wysokim, a nie tylko podczas narastania?

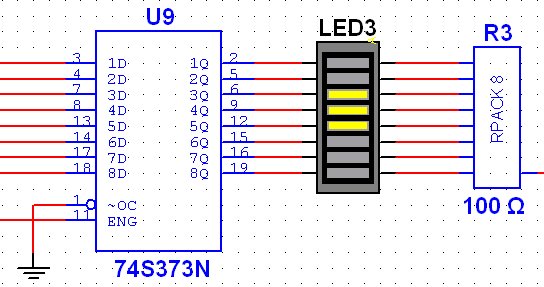

3. Nieznalazłem układu 74AC573D w multisimie, empirycznie zobaczyłem, że porządane zachowanie ma układ 74S373N, tyle że on zamiast końcówek C i OC, posada końcówki OC i ENG. Co oznacza te ENG, od czego to skrót?
Załączniki

Jony130
Moderator
Posty: 3148
Rejestracja: 11 sie 2005, 16:33
Lokalizacja: wrocław

Post autor: Jony130 » 16 lut 2009, 19:18

AD1
Te liter w środku to rodzaj technologi w jakiej wyprodukowano bramki
http://pl.wikipedia.org/wiki/Transistor ... stor_Logic
A ostatnia litera niesie zazwyczaj informacje o typie obudowy

AD2
Zobacz do noty aplikacyjnej i tablicy prawdy
http://pdf.elenota.pl/pdf/Texas_Instruments/scls454.pdf
http://www.iele.polsl.pl/elenota/Fairchild/dm74s373.pdf
I wynika z niej ze te układy można stosować zamiennie

AD3
W układach cyfrowych mamy wielki bałagan w oznaczeniu wejście i wyjść i nic na to nie poradzisz
ENG może to engage czyli zwyczajowe enable
