Wyłącznik ON / OFF

Oksy · Post autor: **Oksy** » 21 lut 2006, 12:04

Witam wszystkich.

Bardzo pilnie poszukuję schemacika jedno przyciskowego wyłącznika ON/OFF,
realizującego taką funkcję:

1. Krótkie naciśnięcie przycisku – włącza ON (np. przekaźnik).
2. Długie naciśniecie tego samego przycisku – wyłącza OFF (np. przekaźnik).

Widziałem to już kiedyś w którymś z czasopism, najprawdopodobniej "Elektronika Praktyczna" lub "Elektronika dla Wszystkich". Niestety przekopałem całe archiwum "Elektroniki Praktycznej" i "Elektronika dla Wszystkich", nie znalazłem

.
Sądzę iż wyłącznik realizujący podane powyżej funkcje był częścią któregoś z projektów, lecz na pewno nie był to projekt jakiegoś wyłącznika (przejrzałem wszystkie projekty dotyczące wyłączników, nawet tych zmierzchowych

).
Gdyby któryś z Was forumowiczów skojarzył taki układzik z nazwą artykułu, lub posiadał schemacik wyłącznika realizującego powyższe funkcje, to bardzo proszę o jakąkolwiek pomoc, może to być schemt, link do takowego lub nazwa czasopisma z tytułem projektu w którym zawarty jest taki wyłącznik (może ktoś też to czytał i w odróżnieniu ode mnie pamięta co czytał

).

Kapitan_Rzbik · Post autor: **Kapitan_Rzbik** » 21 lut 2006, 13:04

Ja wiem jak to zrobic - trzeba zbudowac przerzutnik RS z bramek NAND ze Shmittem (CMOS4093), podciagnac jego wejscia do plusa zasilania a nastepnie do wejscia S dolaczyc uklad rozniczkujacy natomiast do wejscia R uklad opozniajacy. Do wejsc obydwu obwodow podlaczamy przycisk, ktory nacisniety zwiera wejscia obwodow do masy. Po przycisnieciu przycisku na wejsciach przerzutnika RS otrzymujemy najpierw impuls ujemny na wejsciu S, a po chwili na wejsciu R stan niski. Jak chcesz to ci narysuje i wysle schemat, ale mysle ze wszystko jasne.

luki55 · Post autor: **luki55** » 22 lut 2006, 9:34

Witam:)
JA prosiłbym abyś zamieścił tu schemacik...albo wyslal na maila lukaszs59@wp.pl..
Z góry dzieki pozdro

Oksy · Post autor: **Oksy** » 22 lut 2006, 10:55

Witam i dzięki za odpowiedź.
Lecz aż tak dobry to ja w tym nie jestem (jeszcze

), i tak jak przedmówca bardzo prosił bym o schemacik.

Pozdrawiam.

Kapitan_Rzbik · Post autor: **Kapitan_Rzbik** » 22 lut 2006, 12:33

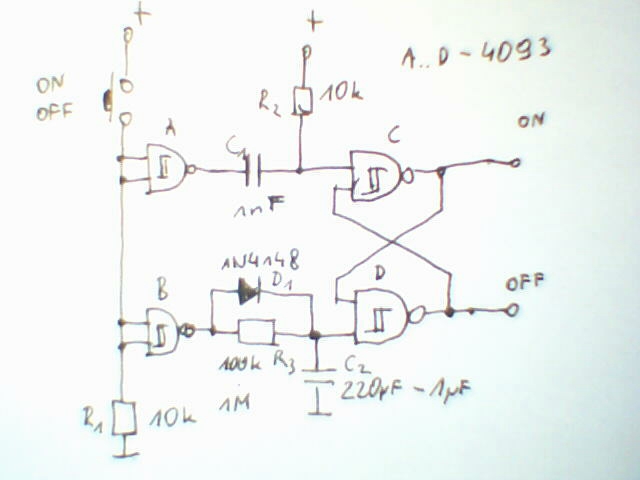

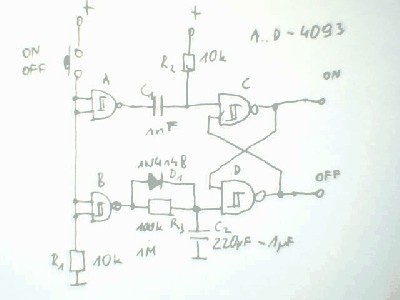

oto schemat:

Oksy · Post autor: **Oksy** » 22 lut 2006, 20:01

Dzięki Ci wielkie Kapitan_Rzbik, jesteś wielki

almiecz · Post autor: **almiecz** » 28 lut 2006, 13:50

Oksy, Cześć.Poszukaj w "EdW' nr 2/98.Pozdrawiam

Oksy · Post autor: **Oksy** » 01 mar 2006, 20:45

Witaj almiecz.

Jeżeli chodzi Ci o artykuł "Uniwersalny przełącznik", to niestety nie spełnia on opisanych założeń,
(patrz pierwszy post – punkt 2). Ale mimo wszystko, dzięki za zainteresowanie.

Pozdrawiam.

czarutek · Post autor: **czarutek** » 04 mar 2006, 23:14

A ta 'wada', że 'długotrwałe' wciśnięcie w stanie OFF spowoduje przejście przez stan ON, nie przeszkadza?

Oksy · Post autor: **Oksy** » 05 mar 2006, 11:47

Witaj czarutek.

Myślę że ta "wada"

, nie jest aż tak wielka i może pozostać.
Pozdrawiam

605111211 · Post autor: **605111211** » 11 lip 2007, 9:16

Witam !
W tym temacie chciałbym zapytać czy jest możliwe zrealizowanie elektronicznego PRZEŁĄCZNIKA (bez zastosowania przekaźnika !), który mógłby zastąpić przełącznik mechaniczny w załączonym fragmencie schematu.

KrzysiekK · Post autor: **KrzysiekK** » 11 lip 2007, 11:06

Tak można np. na dwóch kluczach 4066 (4016) i inwerterze zbudowanym np. na tranzystorze, chyba że w tym układzie mamy akurat wolny inwerter (4069) lub bramkę NAND (4093). Są też gotowe "przełączniki" muliti / demulti pleksery, jak. np. 4051, 4052, 4053 i kilka im podobnych.

605111211 · Post autor: **605111211** » 11 lip 2007, 11:48

Mamy trzy wolne bramki NAND (4093) ale nie mamy praktyki ...
Jak zrobić to co proponujesz ?

KrzysiekK · Post autor: **KrzysiekK** » 11 lip 2007, 13:14

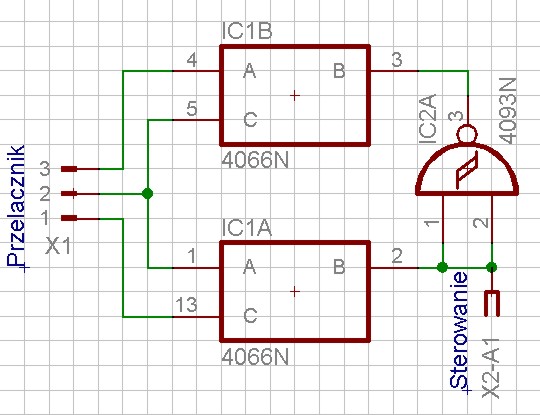

Można by spróbować wykonać układ taki jak na załączonym rysunku. Potrzebny będzie tylko układ 4066, który zawiera w sobie cztery sterowane elektrycznie klucze, które przewodzą prąd w obu kierunkach, kiedy na wyprowadzenie sterujące zostanie podane napięcie. Bramka 4093 jest inwerterem i jest potrzebna do odwrócenia fazy sygnału sterującego tak aby włączenie jednego klucza układu 4066 powodowało wyłączenie klucza drugiego. Klucze 4066 są tak połączone aby stanowiły przełącznik dwubiegunowy. Połączone razem wyprowadzenia kluczy (pin nr 2 na złączu) podłącza się do pinu 11 IC4 na twoim schemacie, pin nr 1 złącza można podłączyć do elementów RC na twoim schemacie, a pin 3 złącza do pinu 3 układu IC5A. Przełącznikiem steruje się przez podawanie niskiego i wysokiego stanu na wejście bramki NAND układu 4093 (tylko nie dwa sygnały jednocześnie!). Takie wielopozycyjne przełączniki znajdują się właśnie we wspomnianych wcześniej układach 4051, 4052, 4053, 4067 i kilku im podobnych. Jeśli jesteś początkujący w cyfrówce to mogę zasugerować kupno książki Pana Piotra Góreckiego "Układy cyfrowe - pierwsze kroki".

605111211 · Post autor: **605111211** » 11 lip 2007, 15:53

Dzięki za pomoc i zainteresowanie KrzysiekK !

Pozdrawiam !
