Sprawdzenie schematu

Dawid 95 · Post autor: **Dawid 95** » 30 lis 2011, 18:03

Witam !

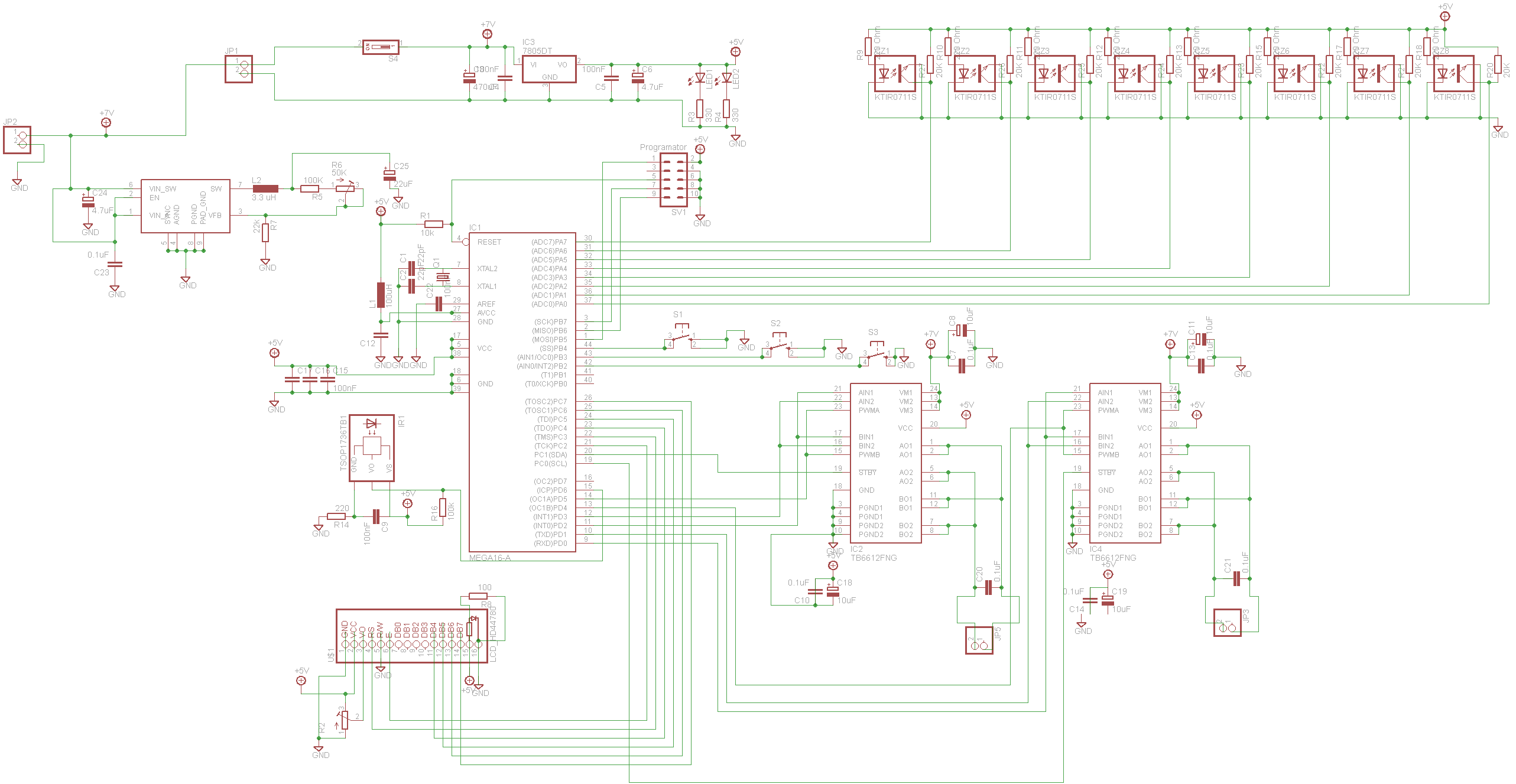

Proszę o sprawdzenie schematu .

http://www.forbot.pl/forum/upload_img/o ... 9a9684.png

Zobaczyłem ,że jest źle podłączony rezystor przy LCD , potem go poprawie .

Post autor: **Jony130** » 30 lis 2011, 18:04

A gdzie schemat

KrzysiekK · Post autor: **KrzysiekK** » 30 lis 2011, 19:53

Patrzę na złącza JP1, JP2, itd. i widzę, że przewody podłączone są do nich niedbale, wręcz od "drugiej strony". Później przy projektowaniu płytki okaże się, że nie są one połączone z innymi elementami co z kolei może skutkować błędami w projekcie płytki.

To samo dotyczy wyświetlacza U$1. Rezonator Q1 też wygląda jakby był nie podłączony - brak węzłów, takich zielonych kropek. Kondensatory C14 i C19 nie podłączone do masy, brak wspólnego połączenia od strony napięcia +5V. Dodatkowo kondensator C14 wygląda jakby był zwarty przewodem połączeniowym - zielona linia. Tak samo zwarty jest kondensator C10. Brak połączenia (węzła) przy kondensatorze C9 od strony napięcia +5V

Dawid 95 · Post autor: **Dawid 95** » 30 lis 2011, 20:22

Nie mogłem się nigdzie doszukać gdzie są właśnie zwarte kondensatory , bo na płytce to zauważyłem, oczywiście do poprawki idzie. A reszta jest okej ?

http://hotfile.com/dl/136385359/0f36a43/ddd.png.html

keruseykaryu · Post autor: **keruseykaryu** » 01 gru 2011, 17:53

Dawid 95 pisze:Nie mogłem się nigdzie doszukać gdzie są właśnie zwarte kondensatory

To lupa w dłoń i na schemacie zobacz C10. Teraz widać?

Dawid 95 · Post autor: **Dawid 95** » 01 gru 2011, 18:00

No to już wcześniej poprawiłem.

Dawid 95 · Post autor: **Dawid 95** » 09 gru 2011, 21:20

Cześć ,

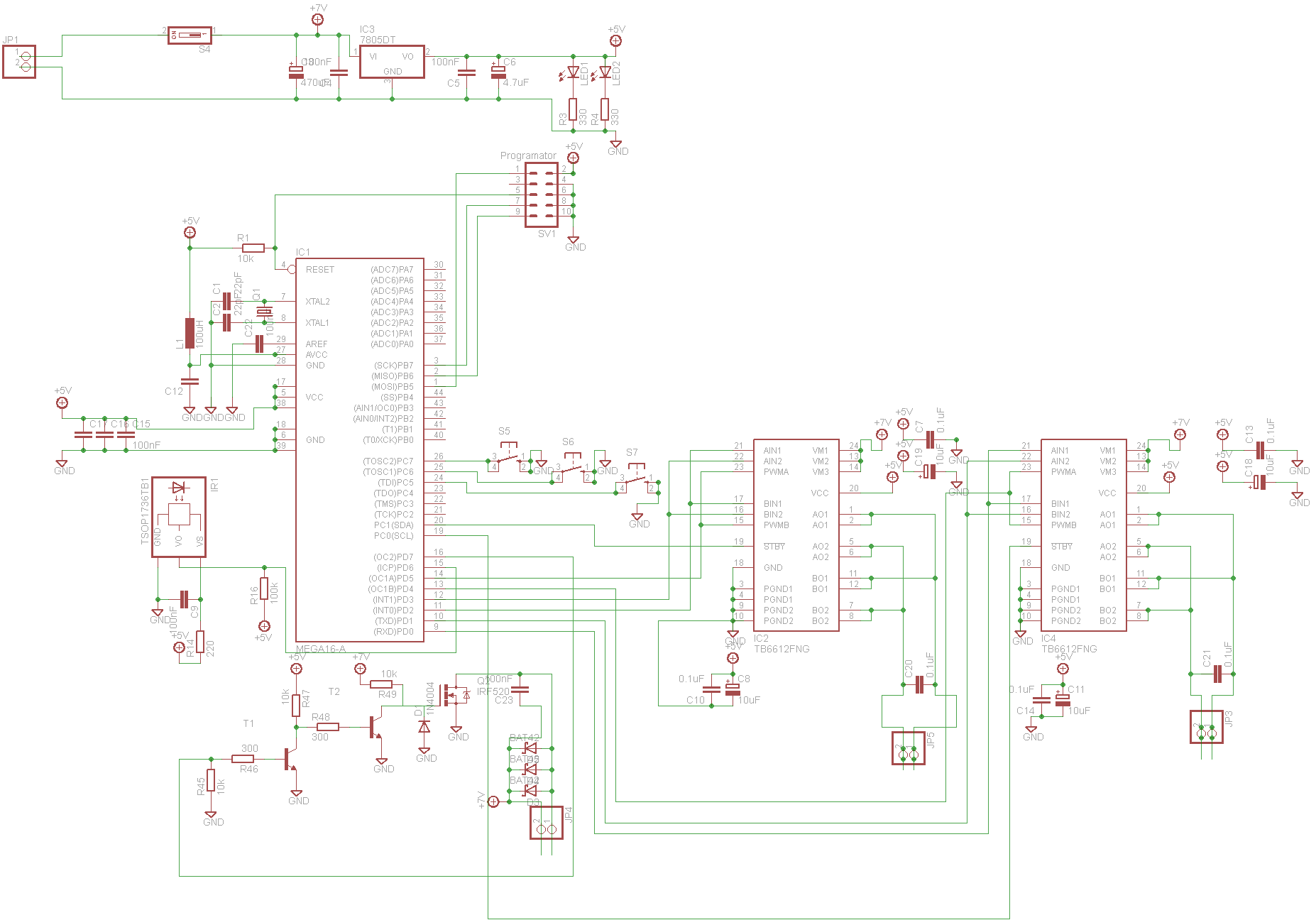

dobra, daję ostatecznie do sprawdzenia schemat .
http://www.forbot.pl/forum/upload_img/o ... 534771.png

KrzysiekK · Post autor: **KrzysiekK** » 09 gru 2011, 21:55

Brak połączeń (węzłów) elementów T2 - kolektor z R49 i D1. Brak połączeń sieci układu ze złączami JP1 i JP4. Nadmiarowe połączenia przy złączach JP3 i jP5. W ogóle to Kolega ma jakiś dziwny sposób rysowania połączeń do tych złącz przeciągając te połączenia poza te złącza. Chyba, że biblioteka z tymi złączami zawiera błędy projektowe i stąd to wynika. Na szybko przeglądnąłem standardowe biblioteki Eagle i złącz takich jak JP1 itd. nie znalazłem (chyba, że mi umknęło), stąd wnioskuję, że nie jest to standardowa biblioteka Eagle. Być może błędnie utworzone są w niej elementy i taki jest tego efekt na schemacie. Ponadto wyłącznik S4 jeśli ma być wyłącznikiem zasilania to warto by zastosować innych rodzaj wyłącznika. Ten ze schematu jest to tzw. "sw dip" stosowany do konfiguracji układu na płytce, a nie do odłączania zasilania układów.

Dawid 95 · Post autor: **Dawid 95** » 19 gru 2011, 19:44

Jednak to nie była ostateczna wersja schematu

Nic się nie zmieniło oprócz wywalenia jednego TB i dodania czujników wraz z komparatorami.

http://www.przeklej.pl/plik/ghjkl-png-0039m68p85a5

Zapomniałem dodać pull'up 'ów na wyjściach komparatorów.

Lemon1616 · Post autor: **Lemon1616** » 28 wrz 2012, 9:00

posiada ktoś jakiś nowszy program?
