Szlifierka z dysku twardego ?? - proszę o pomoc

Strimer · Post autor: **Strimer** » 11 paź 2007, 19:56

Witam forumowiczów,

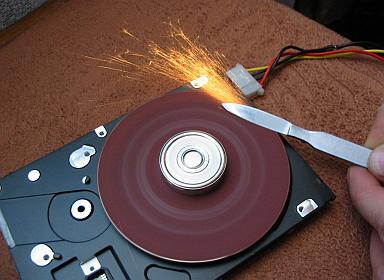

Jestem laikiem jeżeli chodzi dziedziny wiedzy rozpoczynające się przedrostkiem elektro.... o czym za chwilę sie przekonacie. Interesuje się modelarstwem kartonowym i przeglądając tematyczne forum natknąłem się na ciekawy pomysł zrobienia szlifierki do modeli z dysku twardego. zdjęcie 1

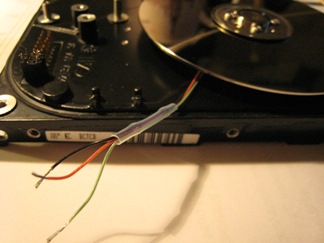

Mam taki dysk, więc długo się nie zastanawiając podjąłem próbę budowy ów szlifierki. Mam jednak mały problem z tym związany. Otóż po wymontowaniu niepotrzebnych części , tak jak ramienia do czytania danych dysk załącza się po czym po kilku sekundach wyłącza i znowu rozpoczyna pracę. Domyślam się że najprościej będzie pominąć podłączenie zasilania do całego dysku który zapewne poprzez płytkę z elektroniką wykonuje jakieś tajemnicze procesy testowania i wyłącza co jakiś czas dysk. Nie wiem niestety które przewody mogę pominąć i jak podłączyć sam silnik z krążkiem do zasilacza. Na załączonym zdjęciu 2 jest mój rozebrany dysk z wystającymi 3 przewodami z silniczka. Gdybym mógł liczyć na krótkie wyjaśnienie jak przewody te podłączyć do zalicza komputerowego, byłbym wdzięczny.

patrx · Post autor: **patrx** » 11 paź 2007, 20:16

Witam,
tarczę napędza silnik krokowy i nie da się go zasilić bezpośrednio z zasilacza. Potrzebny jest sterownik, który można oczywiście wykonać we włsnym zakresie.
Pozdrawiam

K_o_n_r_a_d · Post autor: **K_o_n_r_a_d** » 11 paź 2007, 20:27

Ten silnik nie jest silnikiem krokowym. Jest to silnik bezszczotkowy. Sterowanie takim silnikiem jest o wiele trudniejsze niż krokowym.
Oczywiście są specjlne układy do sterowania tym. Poszukaj not katalogowych do układów ktore masz na płytce elektroniki dysku, może znajdziesz sposób na wykorzystanie ich i w stosunkowo prosty sposób sterowanie takim silnikiem.

c4r0 · Post autor: **c4r0** » 11 paź 2007, 20:44

Po podłączeniu zasilania dysk powinien sam wystartować i nie byłoby problemu, gdybyś miał wszystko w całości

gwozdex · Post autor: **gwozdex** » 12 paź 2007, 10:04

takie silniki nazywane są silnikami BDLC. ale skoro jakimś cudem ów silnik kręci się w dysku twardym to zapewne na jego pokładzie znajduje się sterownik takiego silnika...

Kulpina · Post autor: **Kulpina** » 12 paź 2007, 11:14

Na płytce z elektroniką jest gdzieś ten sterownik do tego silnika najlepiej nie rozbierać całego dysku tylko zostawić ta płytke podłaczoną do silnika i pogodzić się z tym że talerz będzie hamował

... Później podłączały zasilanie (wtyczka z zasilacza komputerowego, ale możemy też spróbować czy silnik ruszy przy samym napieci +5V albo +12v)

[ Dodano: 2007-10-12, 12:17 ]
W tym projekcie jest po prostu zdjęta obudowa, naklejony papier ścierny i napięcye podpięte z zasilacza kompowego...

joon · Post autor: **joon** » 12 paź 2007, 11:24

Sam sterownik też w zasadzie nie jest trudny do zrobienia... 6 kluczy np. na mosfetach i procek lub licznik i dekoder diodowy + generator

Strimer · Post autor: **Strimer** » 14 paź 2007, 15:19

Dziękuję Panowie za wasze podpowiedzi. Dowiedziałem się od kolegi Janusza, że na forum http://www.elektroda.pl/ jest jego artykuł o podłączaniu silniczków z dysków do zasilania. W wolnej chwili przeszukam to forum i załączę linka albo i nawet dokładny opis podłączenia. Póki co buduję szlifierkę zmienno-obrotową

Pozdrawiam,
Strimer.

Post autor: **timo66** » 16 paź 2007, 22:01

Witam
Swego czasu natrafiłem na stronę na której było gotowe rozwiązanie
HDD DRIVER

olo16 · Post autor: **olo16** » 18 paź 2007, 16:20

joon pisze:6 kluczy np. na mosfetach i procek lub licznik i dekoder diodowy + generator

Jakieś konkrety?

Post autor: **timo66** » 18 paź 2007, 21:43

olo16 pisze:Jakieś konkrety?

W linku co podałem wyżej masz schemat

ROM · Post autor: **ROM** » 18 paź 2007, 22:58

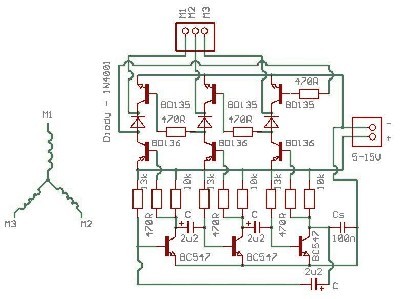

Może wypróbuj ten z załącznika ...

joon · Post autor: **joon** » 19 paź 2007, 12:56

Narysowałbym coś (protoplasta czyli miniaturowy falownik powstał chyba ze trzy lata temu i działa) ale wszystkie darmowe programy mam pod winde a ostatnio zainstalowałem Linuxa i mam mały problem z ruszeniem Golden Eagle na kompie. Ma ktoś jakieś doświadczenia z używaniem programów dla elektroników pod linuxem? Pytam bo jakoś nie widzi mi się wysyłanie narysowanego odręcznie schematu na forum... Zresztą był projekt falownika w EP który był sterowany przez LPT i po zmianie napięcia zasilającego bez żadnych problemów ruszyłby ten silnik.

GVolt · Post autor: **GVolt** » 19 paź 2007, 20:03

ja instalowałem eagle na ubuntu.

wpisujesz:

Kod: Zaznacz cały

sudo apt-get install eagle

tylko najpierw musisz mieć odpowiednie repozytoria - poszukaj dla swojej dystrybucji linuxa.

Repozytoria dla ubuntu są TUTAJ.

Jak na razie nie miałem problemów z używaniem eagle na ubuntu.

joon · Post autor: **joon** » 20 paź 2007, 9:22

Ja mam Linux Mandriva. A Eagle mam chyba uszkodzone, na znajomego kompie też nie chce działać. Trzeba ściągnąć jeszcze raz...
