Jak schemat protela 99SE sprowadzić do postaci np. jpg ??

[Raflles]

No właśnie, pytanie jak w temacie. Próbowałem już Ghostscripta chociaż nie mam pojęcia o co w nim chodzi. Nie wiem co to jest drukarka postscriptowa i skąd wziąć do niej sterowniki. W opcjach normalnej drukarki nie ma czegoś takiego jak "drukuj do pliku" i to tylko w Protelu. Bo np. w wordzie taka opcja jest. Proszę o pomoc bo już zdesperowany jestem

[alaris]

Wpisz w google "CuteWriter.exe". Sciagnij ten program i zainstaluj. Moze wymagac takze ghost scripta (kliknij tu: https://sourceforge.net/project/downloa ... e&46782231 lub w google wpisz "gpl ghostscript 8.15".
Po zainstalowaniu tego wszytkiego, mozesz z kazdego programu drukowac do PDFa wybierajac zamiast drukarki Cute Writer.

[c4r0]

Taka drukarka to po prostu program, który udaje przed systemem drukarkę, przechwytuje dane i zapisuje plik. Dokładnie coś takiego jak wirtualny cd-rom

[tasza]

Nie wiem co to jest drukarka postscriptowa i skąd wziąć do niej sterowniki.
W opcjach normalnej drukarki nie ma czegoś takiego jak "drukuj do pliku"

Witam,

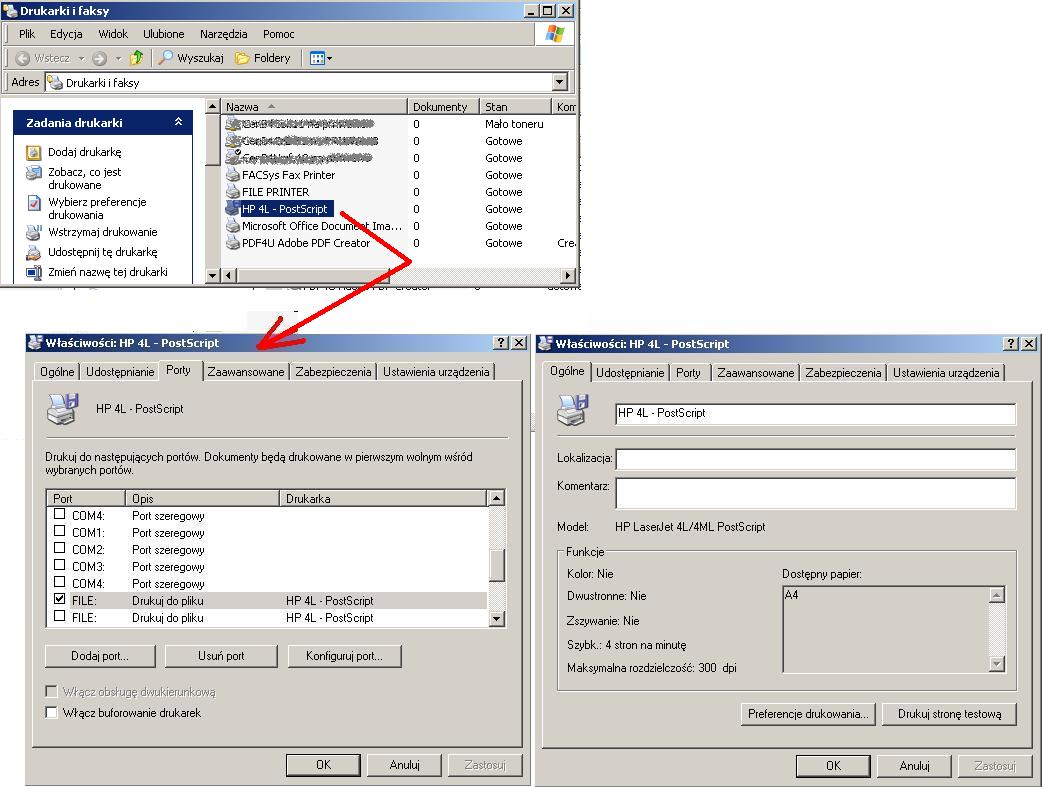

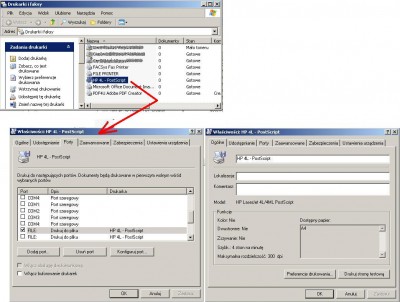

Zainstaluj sobie w systemie drukarkę "HP LaserJet 4L/4ML PostScript", sterowniki masz na
płycie instalacyjnej z XP.
Drukarka ma być lokalna, a drukować ma do portu "FILE", jak na rysunkach z załącznika.
Za każdym razem, gdy nakażesz wydruk do tej drukarki, wyskoczy Ci maleńkie
okienko dialogowe z prośbą o podanie nazwy pliku docelowego.
Tam najlepiej podać pełną ścieżkę np. "c:\moja_pcb_1.ps".
Po zainstalowaniu pary: GhostScript/GhostView (jak - odsyłam do Google), z rozszerzeniem
*.ps zostanie automatycznie skojarzony GhostView (GsView) - to przeglądarka plików PS.
Jak w jej oknie ładnie ustawisz sobie widok płytki, to wtenczas robisz "Print Scrn",
potem wklejasz zawartość do MS Paint, zapisujesz jako *.jpg/*.gif.
Potem trzeba nieco taką zrzutkę obrobić (przyciąć, może coś podretuszować) i gotowe.
Ewentualnie wykorzystaj jakiś program do robienia zrzutek ekranu.

pozdrawiam,
N.

[ Dodano: 2007-04-27, 10:31 ]
PS.
Na tej stronce: https://elportal.pl/index.php?module=Co ... y&ceid=118
obrazki ze schematem jak i płytkami zostały przygotowane taką właśnie metodą.
W "Pliki dodatkowe" masz pliki *.ps do wczytania przez GhostView.

[Kulpina]

A jeśli dalje nie możesz sobie poradzić po prostu zrób zrzut z ekranu przenieś do painta usuń co niepotrzebne, a potem zapisz jako jpg

[gwozdex]

mozesz tez spróbować użyć programu PDFCreator- ja z niego korzystam juz dosc długo i nie mam z nim zadnych problemów. Pozdrawiam

[tasza]

A jeśli dalje nie możesz sobie poradzić po prostu zrób zrzut z ekranu przenieś do painta usuń co niepotrzebne, a potem zapisz jako jpg

A biorąc pod uwagę sposób w jaki Protel skaluje schematy/płytki
należy spodziewać się efektów co najmniej żałosnych...szczególnie przy dużych schematach.

To już lepiej "wydrukować" do pdf-a i wtedy zrobić zrzutkę, przynajmniej ładnie się przeskaluje.

[Kulpina]

Na to też jest sposób - robi sie kilka screenów, a potem sie je łączy. Ale to zbyt szybki sposób nie jest... Wspomniałem o tym na wszelki wypadek gdyby ktoś nie mógł poradzić sobie z wirtualną drukarką...

[tasza]

Wspomniałem o tym na wszelki wypadek gdyby ktoś nie mógł
poradzić sobie z wirtualną drukarką...

No tak. Zapomniałam, że dodanie nowej drukarki do Windows
wymaga rzeczywiście specjalnych umiejętności...

Aby ta dyskusja nie przerodziła się w kolejny śmietnik proponuję teraz poczekać
aż Raflles coś zdecyduje, posprawdza i jak powie jak mu idzie - wtedy będziemy pisać dalej.

N.

[KrzysiekK]

Pliki graficzne w tym JPG można "drukować" bezpośrednio z PDF Creatora. choć w moim PDF Creatorze w wersji 0.8.0 pliki JPG mają rozszerzenie PDF i trzeba ręcznie je zmieniać przed zapisem pliku lub już po jego utworzeniu. Oczywiście tak wydrukowanego JPGa trzeba "przyciąć" w programie graficznym np. GIMP, Corel Foto Paint, itp. do wymaganego rozmiaru lub odpowiednio przeskalować. PDF Creator daje możliwość również drukowania w formacie PS i EPS co znacznie zwiększa możliwość obróbki graficznej tak wydrukowanego schematu, w bardziej rozbudowanych programach graficznych jak. np. Corel lub Adobe. PDF Creatora można pobrać stąd, również w polskiej wersji językowej:
http://www.pdfforge.org/products/pdfcreator/
