Post autor: GX » 08 sie 2008, 7:25

jak zrobić radio fm i z czego żeby było jak najprostsze.

Awatar użytkownika
joon
Użytkownik
Posty: 2077
Rejestracja: 30 cze 2007, 22:56
Lokalizacja: Kraków, Przemyśl, Warszawa
Kontakt:

Post autor: joon » 08 sie 2008, 13:38

Kupić na bazarku za 5zeta :P

Awatar użytkownika
Luminofor
Użytkownik
Posty: 1373
Rejestracja: 27 lis 2007, 17:17
Lokalizacja: Polska

Post autor: Luminofor » 08 sie 2008, 16:10

O ile się nie mylę, to teraz radio to jeden scalak + kilka kondków i rezystorów.

Awatar użytkownika
joon
Użytkownik
Posty: 2077
Rejestracja: 30 cze 2007, 22:56
Lokalizacja: Kraków, Przemyśl, Warszawa
Kontakt:

Post autor: joon » 08 sie 2008, 16:21

I przynajmniej jedna cewka, co czasami najwięcej problemów robi początkującym...

Awatar użytkownika
Melon
Użytkownik
Posty: 128
Rejestracja: 20 cze 2008, 15:53
Lokalizacja: Kraków / Jarosław
Kontakt:

Post autor: Melon » 08 sie 2008, 16:28

Poszukaj na necie "one chip radio".

Awatar użytkownika
Luminofor
Użytkownik
Posty: 1373
Rejestracja: 27 lis 2007, 17:17
Lokalizacja: Polska

Post autor: Luminofor » 08 sie 2008, 16:30

GX pisze:jak zrobić radio fm i z czego żeby było jak najprostsze.
Poszukaj informacji o odbiorniku radiowym superheterodynowym i prześledź zasadę jego działania, poczytaj o modulacji FM.

Awatar użytkownika
joon
Użytkownik
Posty: 2077
Rejestracja: 30 cze 2007, 22:56
Lokalizacja: Kraków, Przemyśl, Warszawa
Kontakt:

Post autor: joon » 08 sie 2008, 18:53


Awatar użytkownika
thereminator
-
Posty: 49
Rejestracja: 15 gru 2007, 15:44
Lokalizacja: Ł-Ropa

Post autor: thereminator » 08 sie 2008, 21:07

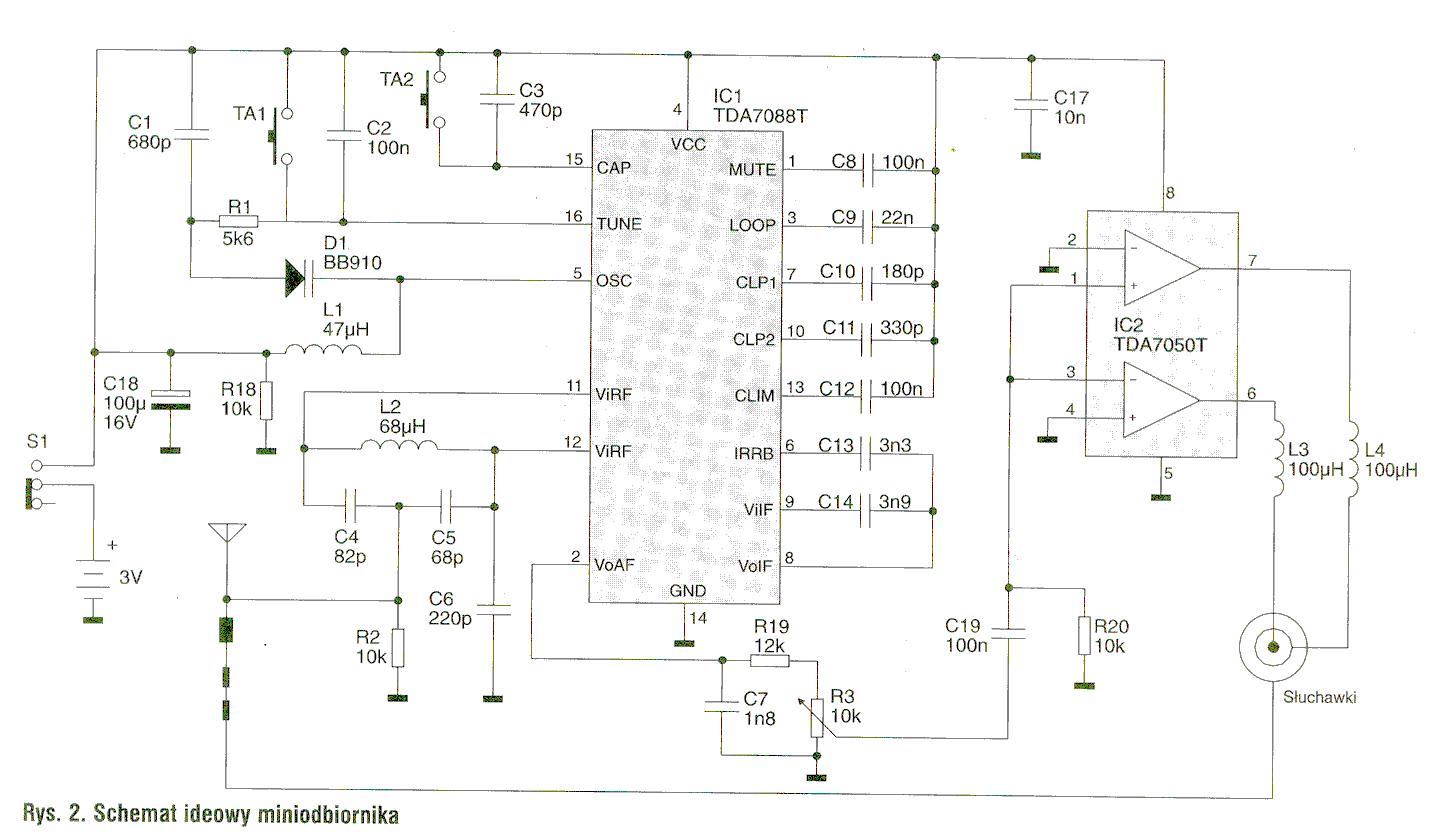

Oto schemat typowego radyjka, jakie czasem dają jako gadżet do gazet itp.
Prościej się już chyba nie da.
Załączniki

Awatar użytkownika
Luminofor
Użytkownik
Posty: 1373
Rejestracja: 27 lis 2007, 17:17
Lokalizacja: Polska

Post autor: Luminofor » 08 sie 2008, 21:10

thereminator, oczywiście na nieśmiertelnych i tanich układach TDA ;)

Awatar użytkownika
joon
Użytkownik
Posty: 2077
Rejestracja: 30 cze 2007, 22:56
Lokalizacja: Kraków, Przemyśl, Warszawa
Kontakt:

Post autor: joon » 08 sie 2008, 21:18

thereminator, a masa słuchawek idzie na antenę? Coś błędy widzę na tym schemacie... To dokumentacja tej kości jak by ktoś potrzebował: http://www.datasheetcatalog.com/datashe ... 7088.shtml

mathieiov
Moderator
Posty: 831
Rejestracja: 31 lip 2005, 9:04
Lokalizacja: --

Post autor: mathieiov » 08 sie 2008, 21:24

joon, te tanie radyjka właśnie przewodu słuchawek używają jako anteny :idea:

Awatar użytkownika
joon
Użytkownik
Posty: 2077
Rejestracja: 30 cze 2007, 22:56
Lokalizacja: Kraków, Przemyśl, Warszawa
Kontakt:

Post autor: joon » 09 sie 2008, 8:37

mathieiov, wiem o tym tyle że w tedy sygnał wcz. ze słuchawek jest podawany przez kondensatory na wejście układu. Zobacz jak zamyka się tor mcz. w tym schemacie to zobaczysz o co mi chodzi. Końcówka mocy zasila słuchawki z jednej strony a z drugiej antena? ;)

mathieiov
Moderator
Posty: 831
Rejestracja: 31 lip 2005, 9:04
Lokalizacja: --

Post autor: mathieiov » 09 sie 2008, 10:44

No to nie wiem jak to działa, chyba zaraz wypatroszę jakieś radyjko :wink:

Awatar użytkownika
thereminator
-
Posty: 49
Rejestracja: 15 gru 2007, 15:44
Lokalizacja: Ł-Ropa

Post autor: thereminator » 09 sie 2008, 11:30

Schemat jest z któregoś numeru Świata Radio. Co do błędów, to chyba macie rację.
Nie znam się zbytnio na w.cz. ale wydaje mi się, że ekran słuchawek powinien być połączony z masą przez dławik w.cz. a do obwodu antenowego kondensatorem sprzęgającym.

Awatar użytkownika
joon
Użytkownik
Posty: 2077
Rejestracja: 30 cze 2007, 22:56
Lokalizacja: Kraków, Przemyśl, Warszawa
Kontakt:

Post autor: joon » 09 sie 2008, 11:37

thereminator, dławik nie jest potrzebny, słuchawki działają jako indukcyjność i stanowią dużo impedancje dla wcz.
