projekt końcówki mocy 450 W proszę ocenić.

[piotrek7700]

Prąd wejściowej pary różnicowej wynosi 2mA,. Prąd dla wzmacniacza napięciowego może być regulowany z pomocą potencjometru i typowo powinien wynosić około 38mA.diody D2 i D10 oddzielają obwody wejściowych stopni od stopnia prądowego, zmniejszając spadki napięcia podczas dużego poboru prądu. Dioda Zenera D17 chroni stopień sterujący przed wzrostem napięcia powyżej 100V co mogłoby być spowodowane dzięki układowi bootstrap (C14,R75,R76) który podnosi napięcie (w rytm muzyki) stopnia sterującego, potrzebnego do pełnego otwarcia tranzystorów na dodatniej szynie zasilania. Tranzystory wejściowe (Q18,Q19) powinny mieć tę samą temperaturę – trzeba je połączyć kawałkiem metalowego kapturka. Tranzystory drugiego stopnia również powinny mieć ze sobą dobry kontakt termiczny. Tranzystor kompensujący zmianę temperatury musi być umieszczony blisko tranzystora końcowego (jak najbliżej).tranzystory końcowe są zabezpieczone przed nadmiernym prądem, który mógłby je zniszczyć. Rezystory R43-R47 mierzą spadek napięcia na poszczególnych rezystorach źródłowych i dalej tworzą dzielnik napięcia z POT1 i R74 napięcie z POT1 jest podawane na bazę Q11 a ten ogranicza napięcie sterowania a im bardziej będzie się otwierał (większy spadek napięcia na rezystorach źródłowych) to będzie w większym stopniu rozładowywał C13 i spowoduje wyłączenie się źródła prądowego na Q14. wzmacniacz ponownie uruchomi się po około 12 sekundach i jeśli zwarcie nie ustąpiło ponownie się wyłączy. Potencjometrem POT1 możemy regulować prąd wyjściowy. W lewym skrajnym położeniu tranzystor zacznie się otwierać przy spadku na Źródłowych przy 0,847V co odpowiada około 3,738A na jeden tranzystor w sumie da około 18 A na wyjściu. Co w zupełności wystarczy do uzyskania mocy około 450W – pobór prądu wyniesie około 15 A.
Diody D4-D7 zabezpieczają bramki Mofetów przed wzrostem napięcia powyżej 12V. nie należy za bardzo zwiększać wydajności prądowej bo do wysterowania 2Ω trzeba by było dołożyć trochę końcówek. Uwzględniając moc strat w tranzystorze(Ptot= (U/2)^2/R ).
Wzmocnienie zostało ustawione na poziomie 33x = 30dB i można je zwiększyć po przez zmianę np R59 ( ku=R58/R59) wzmacniacz uruchamia się po około 12 s od włączenia zasilania. Dodatkowo w obwodzie zabezpieczenia został umieszczony termistor NTC chroniący cenne tranzystory przed przegrzaniem. Jeśli ktoś nie chce takiego pomiaru temp. Może dowolnie zmodyfikować tę sekcję pamiętając że zwarcie do masy spowoduje rozładowanie się C13 i wyłączenie wzmacniacza. Przy wyłączeniu wzmacniacza aby uniknąć nieprzyjemnych dźwięków które miały by miejsce przy spadku napięcia zasilania poniżej 15 V został dodany obwód D14,D15 i R71 który wyłączy wzmacniacz przy spadku napięcia zasilania poniżej 15V. nie montując POT1.POT2,R74,R72 prąd wyjściowy nie będzie mógł być regulowanym i będzie wynosił dla jednego tranzystora (I=U/R U= 0,7V, R - wartość oporu w źródle.)


Spis elementów:
Rezystory

R1…0,68Ω
R2…0,68Ω
R3…0,68Ω
R4…100Ω
R5…0,68Ω
R6…0,68Ω
R7…0,68Ω
R8…100Ω
R9…100Ω
R10…100Ω
R11…0,68Ω
R12…0,68Ω
R13…0,68Ω
R14…0,68Ω
R15…0,68Ω
R16…0,68Ω
R17…0,68Ω
R18…0,68Ω
R19…0,68Ω
R20…100Ω
R21…0,68Ω
R22…0,68Ω
R23…0,68Ω
R24…0,68Ω
R25…0,68Ω
R26…0,68Ω
R27…0,68Ω
R28…0,68Ω
R29…0,68Ω
R30…0,68Ω
R31…0,68Ω
R32…0,68Ω
R33…0,68Ω
R34…0,68Ω
R35…0,68Ω
R36…100Ω
R37…100Ω
R38…100Ω
R39…100Ω
R40…100Ω
R41…22Ω
R42…22Ω
R43…120Ω
R44…120Ω
R45…120Ω
R46…120Ω
R47…120Ω
R48…120Ω
R49…120Ω
R50…120Ω
R51…120Ω
R52…120Ω
R53…150Ω/1W
R54…150Ω/1W
R55…68Ω
R56…6,5k(5,6k)
R57…6,5k(5,6k)
R58…33k
R59…1k
R60…12k/1W
R61…7,5k
R62…1k
R63…33k
R64…10kΩ
R65…20kΩ
R66…270kΩ
R67…10kΩ
R68…120kΩ
R69…1,2MΩ
R70…1kΩ
R71…20kΩ
R72…100Ω
R73…
R74…100Ω
R75…270Ω
R76…270Ω
R77…10k/1W
Potencjometry montażowe:
POT1…470R
POT2…470R
POT3…100R

Termistor NTC 10kΩ

Kondensatory:

C1…100nF
C2…100nF
C3…100nF
C4…10uF/100V
C5…100pF
C6…33pF
C7…100pF
C8…34uF/100V(BIPOLARNY 2*68Uf)
C9…100uF/100V
C10…1uF
C11…1nF
C12…
C13…10uF/100V
C14…10uF/100V

Diody:

D1…BAV20
D2…1N4004
D3…LM135
D4…C12V/1,3W
D5…C12V/1,3W
D6… C12V/1,3W
D7… C12V/1,3W
D8…LM135
D9…BAV20
D10…1N4004
D11…C15V/1,3W
D12…C15V/1,3W
D13…BAV20
D14…C15V/1,3W
D15…BAV20
D16…BAV20
D17…C100V/1,3W

Tranzystory:

Q1…IRFP250N
Q2… IRFP250N
Q3… IRFP250N
Q4… IRFP250N
Q5… IRFP250N
Q6… IRFP250N
Q7… IRFP250N
Q8… IRFP250N
Q9… IRFP250N
Q10… IRFP250N
Q11…MPSA42
Q12…MPSA42
Q13…MJE350
Q14…MJE350
Q15…MJE350
Q16…MPSA42
Q17…MJE350
Q18…MPSA42
Q19…MPSA42
Q20…MPSA42
Q21…MPSA92
Q22…MPSA92


proszę ocenić czy dobrze to wszystko za projektowałem, bo to mój pierwszy wzmak.
w załączniku wszystko jest.
pozdrawiam i czekam na komentarze.

[malutki0157229]

Sorki za głupie pytanie, ale w jakim programie robiłeś schemat bo "Protelem 99se" nie moge go otworzyć?

[mathieiov]

Ja też nie mogę otworzyć go Protelem 99SE

[marcing]

Schemat zrobiony jest w "Eagle"...

Jedna uwaga - MOSFET-ów nie łączy się równolegle...

[piotrek7700]

Jedna uwaga - MOSFET-ów nie łączy się równolegle...

chodzi tobie o te w stopniu wyjściowy? bo więcej mosfetów nie ma. przecież są rezystory wyrównawcze... warto to budować? bo mam zamiar może w ten weekend coś skręcę....
ja niestety nie mam Protela... w protelu mogę projektować płytki? dowolnych rozmiarów? bo w eaglu nie bardzo, mam jakieś ograniczenia co do wielkości pcb.

[Koppel]

Jedna uwaga - MOSFET-ów nie łączy się równolegle...

Z tego co się orientuję to się łączy. Nawet nie trzeba wspierać się rezystorami wyrównawczymi ponieważ prąd płynący przez MOSFET maleje przy wzroście temperatury. W takim przypadku układ ma raczej tendencję do wyrównywania rozpływów prądów między poszczególnymi tranzystorami. Inaczej jest w przypadku "zwykłych" tranzystorów tutaj prąd rośnie wraz ze wzrostem temperatury i stosowanie rezystorów jest konieczne (temperatura rośnie, tranzystor przejmuje więcej prądu a więc znowu temperatura rośnie... i tak aż do zniszczenia).

lowelas7700
Może wrzuć schemat w jakimś bardziej popularnym formacie (pdf, gif...). Da to dostęp do schematu większej ilości czytelników. Ja na przykład z Eagle też nie korzystam.

[piotrek7700]

na jutro bo obecnie w szkole nie mam skana z dobrą rozdzielczością a w domu nie mam neta. na jutro będzie. dziekuję że temat się rozkręcił.
te rezystory w źródle są aby prądy w miarę równomiernie się rozpływały, dodatkowo na nich jest realizowane zabezpieczenie nadprądowe. wydaje mi się że prądy mosfetów maleja z temperaturą ale przy wysokiej temperaturze maleje prąd, i chyba tgranzystor będzie bardzeij się rozgrzewał...i łatwiej będzie o uszkodzenie. na tych rezystorach za wiele ciepła nie będzie, ale pod ręką mam 5 watowe 22 Ohm i płytke projektowałem pod nie. (niesetety ręcznie, na papierze milimetrowym bo eagle nie umożliwił mi "tak dużej" płytki....
w necie sa jakieś darmowe wersje tego protela? można w nim projektować płytki? w miarę duże?
pozdrawiam.

[malutki0157229]

W necie jest wersja Proteka 99SE na 30 dni. Protel jest bardzo rozbudowanym programem przeznaczonym dla profesjonalistów. Można w nim projektować płytki posiadające kilkanaście warstw. W EDW jakiś czas temu było zamieszczo ne kilkanaście odcinków kursu obsługi Protela. Musisz poszukać na stronie EDW w dziale kopalnia skarbów.

[piotrek7700]

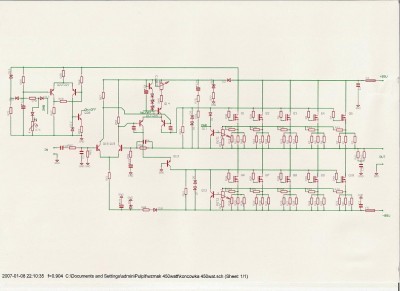

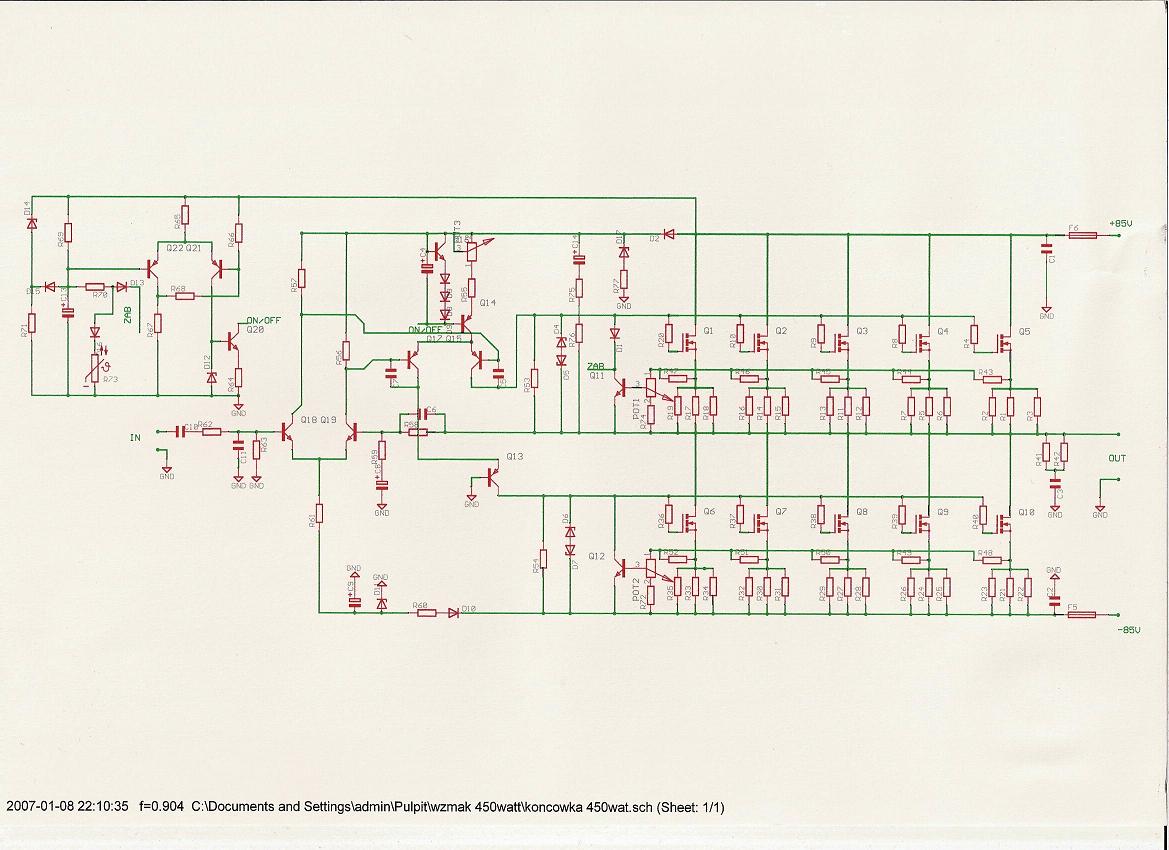

Obiecany skan schematu ideowego w jpg i pdf.
Czekam na komentarze... Może dzisiaj skseruje sobie mozaikę ścieżek i wytrawie płytkę?
