Filtry aktywne- weryfikacja obliczeń.

Konstruktor · Post autor: **Konstruktor** » 31 sty 2010, 2:02

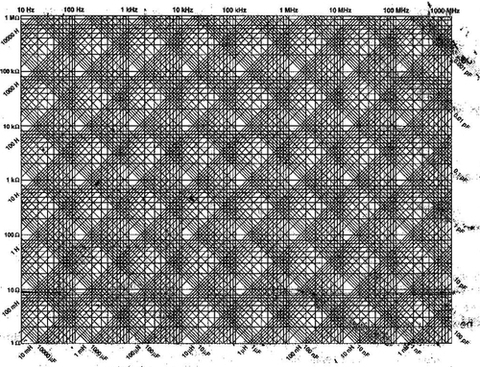

Witam.Od pewnego czasu buduję filtry aktywne do mikrofonu kierunkowego. Jako wzmacniaczy, użyłem NE 5532. Filtry są 4 rzędu, Sallen-Key, w konfiguracji Butterwortha. Wartości elementów dobrałem przy pomocy programu FilterPro. Dolna częstotliwość graniczna -300Hz, górna 3,5kHz. Efekty są nawet obiecujące, aczkolwiek moja wrodzona dociekliwość każe mi sprawdzić czy częstotliwości są takie jak powinny być, bo w takich przypadkach teoria i praktyka mogą się nie pokrywać. Ponieważ mam niechęć do wzorów matematycznych, postanowiłem zweryfikować wartości elementów za pomocą nomogramu (rys)
Czy dobrze rozumiem, że w miejscu gdzie krzyżują się pojemność i rezystancja, odczytuje się częstotliwość ? Pytam, ponieważ na nomogramie są jeszcze podane wartości cewek, których nie stosuje się w filtrach aktywnych.

Post autor: **Jony130** » 31 sty 2010, 17:50

No a ten wykres nie dotyczy Xc i XL w funkcji częstotliwości ?
No i niby jak ma ci on pomóc w sprawdzeniu symulacji?

Konstruktor · Post autor: **Konstruktor** » 01 lut 2010, 0:53

Za pomocą wykresu oblicza się parametry RLC , a mi potrzebne są tylko obliczenia RC, więc jestem ciekawy, czy można po prostu pominąć cewki, zachowując jednocześnie poprawność obliczeń.
Nomogram ma być łatwiejszym sposobem na dobieranie wartości oporników i kondensatorów, niż obliczenia matematyczne.

Post autor: **Jony130** » 01 lut 2010, 16:30

Ten nomogram daje poprawny wynik tylko dla prostych flitów pierwszego rzędu RC i RL.
A właściwie to tylko do wyznaczana Xc i XL w funkcji częstotliwości.
https://www1.elfa.se/data1/wwwroot/webr ... ktapol.pdf (strona 36)

Konstruktor · Post autor: **Konstruktor** » 23 lut 2010, 23:16

Ok. Dziękuję.
