Szukam schematu przedwzmacniacza na lampach EF86.

Zenek997 · Post autor: **Zenek997** » 29 cze 2009, 21:34

Witam.

Tak jak w temacie, poszukuję schematu przedwzmacniacza gramofonowego stereo na czterech lub dwóch lampach Tesla EF86.

Pozdrawiam!

haterkmp · Post autor: **haterkmp** » 30 cze 2009, 5:47

a jakiego typu ma być ten przedwzmacniacz? liniowy? RIAA? jakiego typu masz gramofon? jakie ma mieć wyjście sam przedzmacniacz? znaczy czy ma tworzyć autonomiczne urządzenie czy też ma być wbudowany do większego systemu?
pozdrawiam

[ Dodano: 2009-06-30, 06:48 ]
BTW Tesla to tylko producent lamp tego typu. osobiście do zastosowań "gramofonowych" polecam EF86 Polamu z tzw dużą anodą chociaż wersja normalna też bije na głowę czeskiego producenta

[ Dodano: 2009-06-30, 06:49 ]
acha żeby nie było - tzw duża anoda to była wersja produkowana wcześniej potem Polam miał już standardowej wielkości anodę (zgodnie ze specyfikacją Philipsa)

[ Dodano: 2009-06-30, 09:25 ]
napisz jeszcze jak wygląda (lub ma wyglądać) końcówka mocy i czy w torze będą jakieś półprzewodniki (bo może chcesz pure-tube)

Zenek997 · Post autor: **Zenek997** » 01 lip 2009, 21:40

To tak ma on być podpięty pomiędzy gramofon Akai, a wzmacniacz lampowy, no może w przyszłości tranzystorowy.

Wydaje mi się, że najlepiej żeby był z korekcją RIAA.

Co do lamp to mam tesli i chciałbym je jakoś wykorzystać, tylko nie mogę nigdzie znaleźć żadnego schematu przedwzmacniacza. Sam niestety jeszcze nie zaprojektuje

Pozdrawiam!

haterkmp · Post autor: **haterkmp** » 02 lip 2009, 6:02

podaj mi jeszcze jakie ma wejście ten wzmacniacz (liniowe, od razu końcówka) może podaj też typ samego wzmacniacza jak i gramofonu to będzie lepiej coś dobrego dopasować
pozdrawiam

Alek · Post autor: **Alek** » 02 lip 2009, 14:37

haterkmp pisze: [ Dodano: 2009-06-30, 06:48 ]
BTW Tesla to tylko producent lamp tego typu. osobiście do zastosowań "gramofonowych" polecam EF86 Polamu z tzw dużą anodą chociaż wersja normalna też bije na głowę czeskiego producenta

[ Dodano: 2009-06-30, 06:49 ]
acha żeby nie było - tzw duża anoda to była wersja produkowana wcześniej potem Polam miał już standardowej wielkości anodę (zgodnie ze specyfikacją Philipsa)

Pierwsze słyszę, żeby EF86 była produkowana w Polsce. W ramach RWPG rola ta przypadła Tesli.

Zenek997 · Post autor: **Zenek997** » 02 lip 2009, 20:49

Gramofon to Akai, nie pamiętam jaki to model

A wzmacniacz to kit AVT-2754 Link

haterkmp · Post autor: **haterkmp** » 03 lip 2009, 5:46

Alek
przez krótki okres była produkowana w polamie. pamiętasz był taki pseudogitarowy wzmacniacz fonica w-701 i na przykład tam siedziała. jak mi oddadzą aparat to cyknę fotkę tej lampy

Alek · Post autor: **Alek** » 04 lip 2009, 11:20

Nie widziałem nigdy takiej lampy.

orka1 · Post autor: **orka1** » 05 lip 2009, 11:21

Przedwzmacniacz RIAA na niskoszumnych EF86 HiFi HiEnd. Obecnie pracuję nad jego konstrukcją więc proszę nie pytać jak to działa.
Co więcej?
Hm...
Wszystkie lampy zamierzam umieścić w ekranach.
Potencjometr M+N jest wskazany jeżeli, nie ma się kwartetu parowanych lamp EF 86 a jedynie dwie pary. To samo tyczy się wzmacniacza mocy w układzie PP. Ja taki posiadam.
Dodam że schemat ten dostałem od kolegi z Czech.

[ Dodano: 2009-07-05, 22:27 ]
Dzisiaj dowiedziałem się że, lampa EF86 była specjalnie skonstruowana do wszelakich stopni wejściowych przedwzmacniaczy audio i mikrofonowych, przy warunkach pracy Uwej 5mV - 2V.
Lampa EF86 również dobrze pracuje przy mniejszych poziomach napieć (poniżej 5mV) jednakże producent rekomenduje aby dobierać wtedy lampy pod względem mikrofonowania, w innym przypadku podczas odtwarzania z gramofonu mogą powstać różne buczenia itp. zakłucenia spowodowane efektem mikrofonowania.
Lampy (jakiekolwiek, czyli nie tylko EF86 ) które pracują w układzie RIAA (przedwzmacniacze gramofonowe MM i MC) muszą sobie poradzić ze wzmocnieniem bardzo niskich poziomów napięć ...w ramach kilku mV
dla wkładki MC Uwyj = 0,7mV-2mV
oraz
dla wkładki MM Uwyj = 3-7mV
Przy takich małych napięciach wejściowych bardzo ważny jest stan mikrofonowania lamp.
Dlatego w przypadku dobierania lamp do przedwzmacniaczy RIAA bardzo ważne jest aby dobrać lampy z jak najmniejszym efektem mikrofonowania i z jak największym wzmocnieniem.
Życzę miłego słuchania winili

Zenek997 · Post autor: **Zenek997** » 23 paź 2009, 22:30

Witam!

Postanowiłem wreszcie poważnie zabrać się za budowę tego "cudeńka"

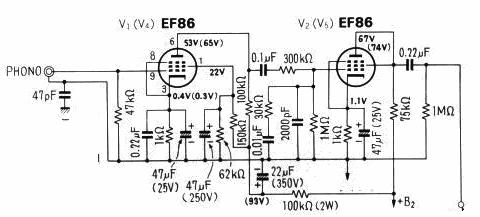

Czy jak zbuduje układ według wycinka schematu (widocznego poniżej) to będzie to spełniało należycie swoje zadanie?

Szukam schematu przedwzmacniacza na lampach EF86.

Szukam schematu przedwzmacniacza na lampach EF86.

Re: Szukam schematu przedwzmacniacza na lampach EF86.
