Stroik do gitary, problem z wejściami

[rzepcio]

Ja już naprawdę nie wiem, jak powinny działać wejścia:
-mikrofon
-duży jack mono

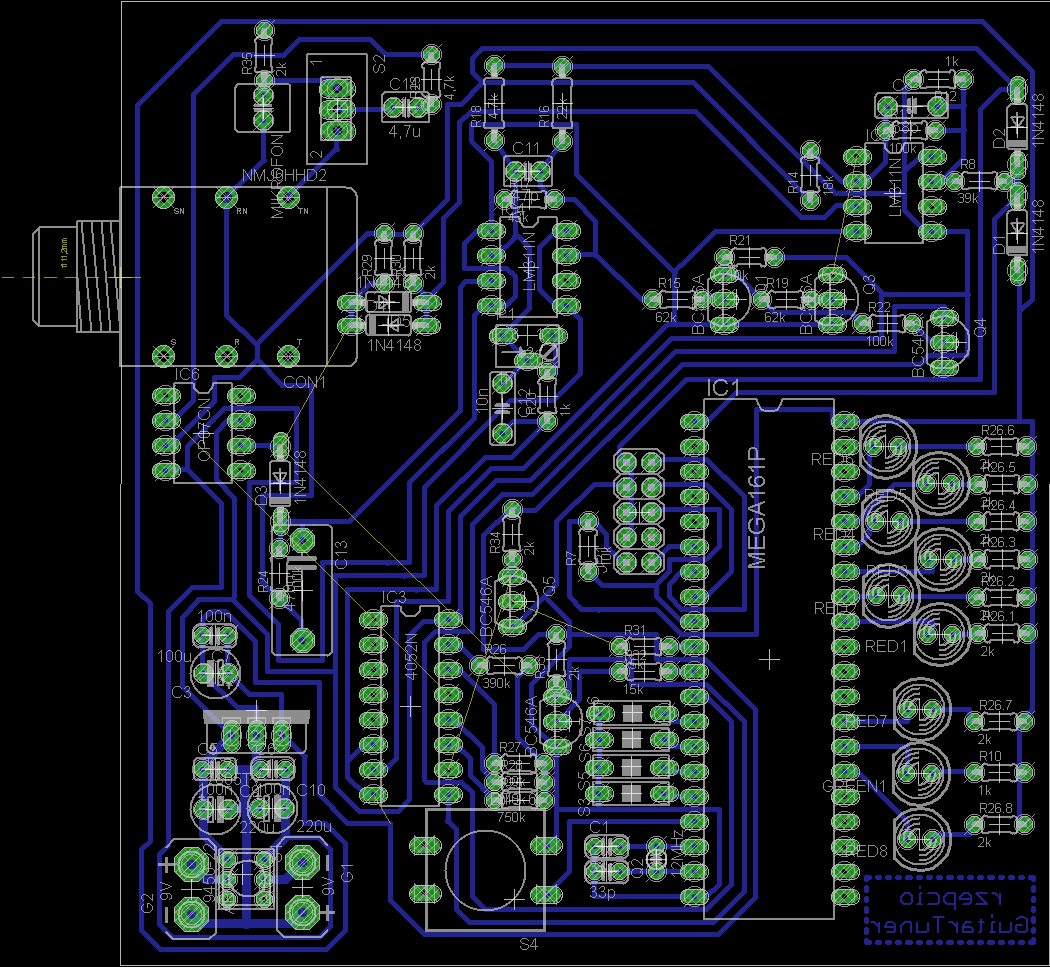

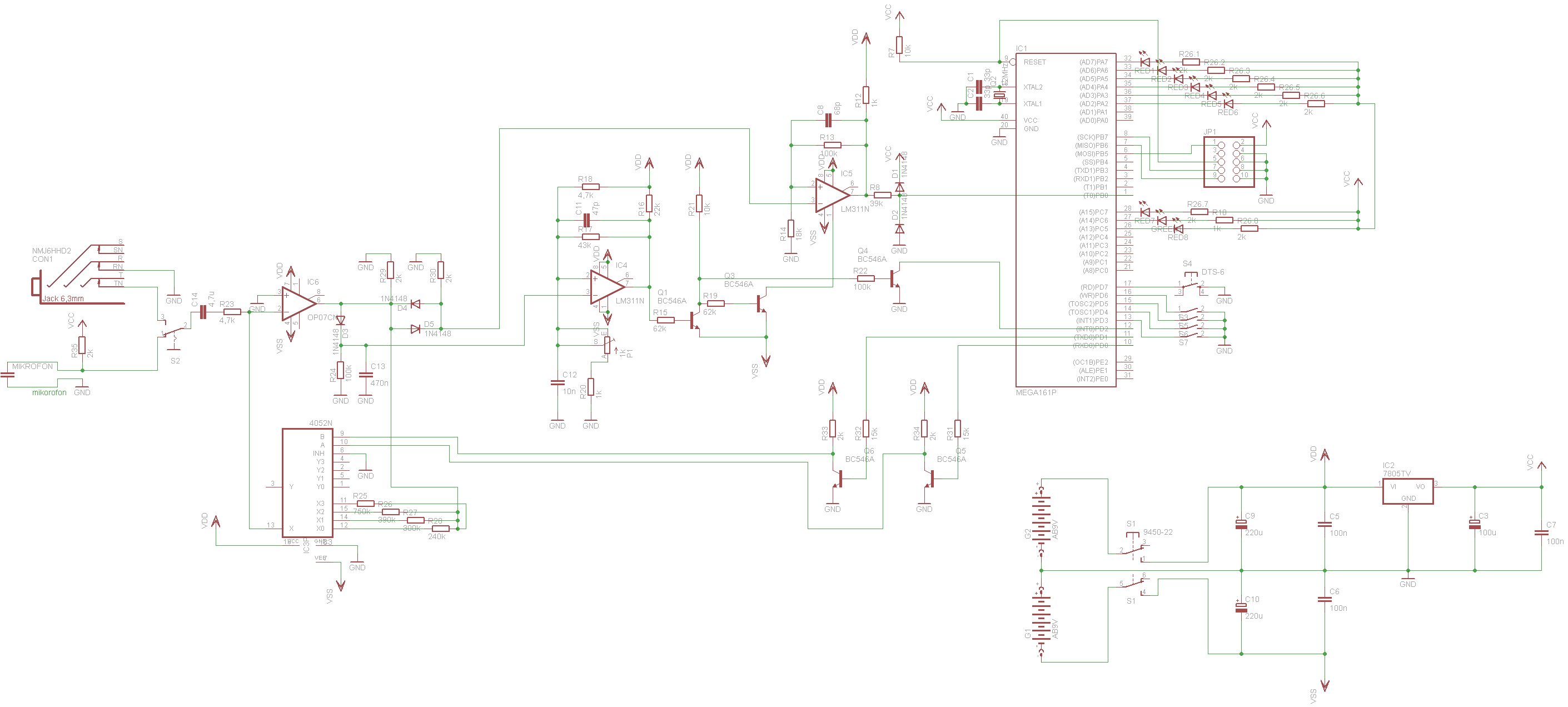

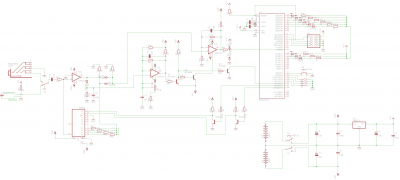

Moje pytanie brzmi, czy podłączyłem je dobrze (załączone schematy) i jak powinno objawiać się ich działanie? Rozumiem, że zmiennym napięciem? Bo jak na razie nie udało mi się uzyskać żadnego napięcia na jacku i napięcie wynikające z zasilania na mikrofonie

[mathieiov]

Po co w stroiku do gitary wejście mikrofonowe? Ten Jack na schemacie jest jakiś nietypowy, zwykły Jack 6,3mm mono ma 3 styki.

Ja już naprawdę nie wiem, jak powinny działać wejścia:
-mikrofon
-duży jack mono

Wejście jak wejście, podajesz na nie sygnał wejściowy.

Sprecyzuj trochę, bo ja nie bardzo się łapię w tym.

[snow]

Po co w stroiku do gitary wejście mikrofonowe?

Żeby stroić gitarę akustyczną lub klasyczną

[mathieiov]

mathieiov napisał/a:
Po co w stroiku do gitary wejście mikrofonowe?


Żeby stroić gitarę akustyczną lub klasyczną

Tak to jest jak się ma tylko elektryka

[rzepcio]

Tak wygląda mono, więc wystarczą 2 styki.

Jeśli napięcie będzie dodatnie > 0,6V, przejdzie przez diode d3 i jeśli będzie większe od tego, które odkłada się na P1+R20 (ok. 1,3V), to wyjściu tego pierwszego lm311 będzie napięcie ujemne, tranzystor obok R15 się zatka, okok R19 się nasyci, w rezultacie na port PD2 przez klucz tranzystorowy podawany jest sygnał.

W tym momencie powininen on tylko zapalić diody, ale to się nie dzieje, czy to na mikrofonie, czy to na jacku, choćbym podpiął przez wzmacniacz i volume na full.

Przede wszystkim chciałbym się dowiedzieć, czy dobrze podłączyłem mikrofon elektretowy i jack3.6.

[ Dodano: 2009-07-11, 23:24 ]
coś zaczęło działać, chyba odwrotnie zadeklarowałem port, ale opinie dotyczące podłączenia mikrofonu i jacka mile widziane
