Jak zrobić listwę zasilającą (pod komputer)?
Jak zrobić listwę zasilającą (pod komputer)?
Cześć! Od dawna chciałem zbudować listwą przepięciową z bezpiecznikiem. Jak takie coś zrobić? Jakiś schemat?

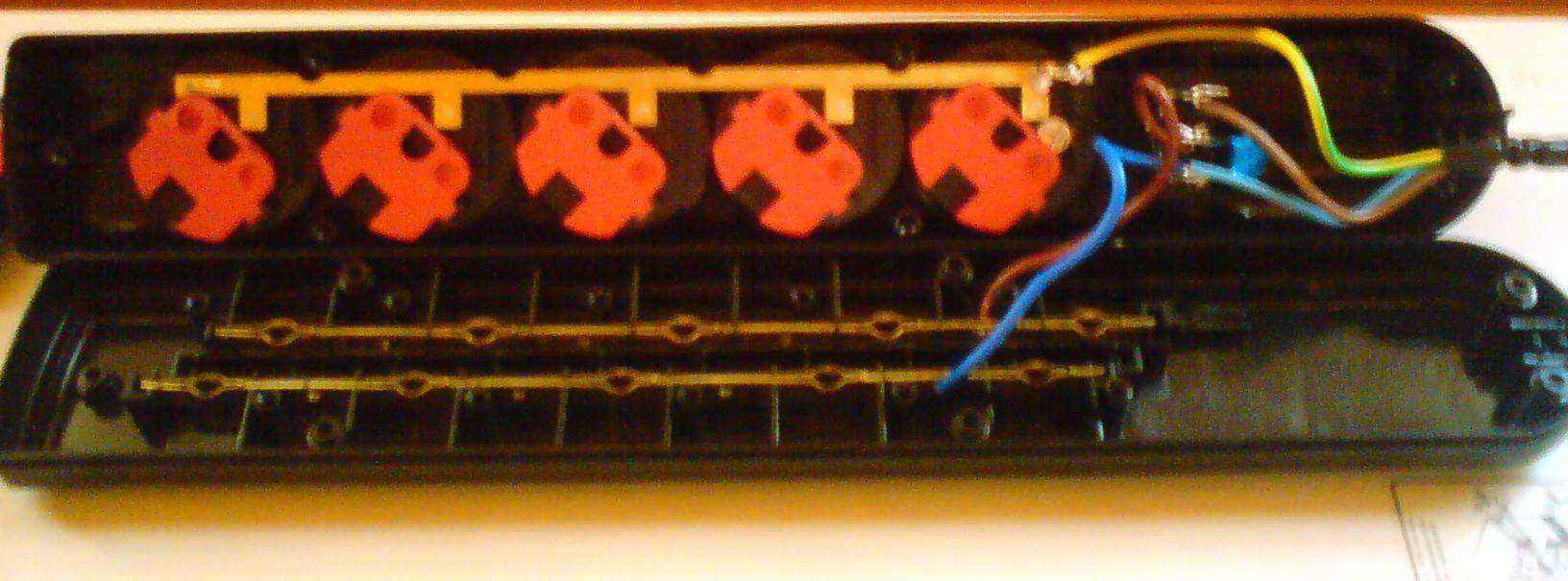

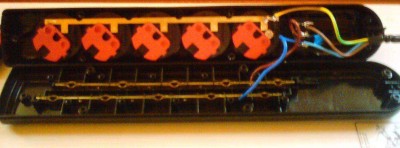

Tak wygląda oryginalna listwa za 60zł ze sklepu (zresztą taka za 120zł też). Jak widać poza warystorem i przełącznikiem ze zintegrowanym bezpiecznikiem przeciążeniowym na 10A nic więcej tam nie ma. Więc zapewnienia producenta że mamy tam filtr sieciowy itd. to czyste lanie wody. Jak chcesz sobie sam zrobić dobrą listwę zasilającą to do 50-80zł zrobisz na takich częściach i będzie o niebo lepsza od tej kupionej w sklepie.
Filtr sieciowy 6A (17zł):
http://www.sklep.avt.com.pl/p/pl/71401/ ... -6dx3.html
Warystor 250V (0,50zł)
http://www.sklep.avt.com.pl/p/pl/71505/ ... 7n391.html
Gniazdo bezpiecznikowe 2szt (4,40zł):
http://www.sklep.avt.com.pl/p/pl/41396/ ... ikowe.html
bezpiecznik 6,3A (5szt=1zł):
http://www.sklep.avt.com.pl/p/pl/48639/ ... 6-3+a.html
Do tego przedłużacz z przyciskiem który można kupić w każdym elektrycznym a nawet w Biedronce.
Sumaryczny koszt części nie powinien przekroczyć 50zł, a masz listwę z prawdziwym filtrem w środku a nie napisem na pudełku.
Filtr sieciowy 6A (17zł):
http://www.sklep.avt.com.pl/p/pl/71401/ ... -6dx3.html
Warystor 250V (0,50zł)
http://www.sklep.avt.com.pl/p/pl/71505/ ... 7n391.html
Gniazdo bezpiecznikowe 2szt (4,40zł):
http://www.sklep.avt.com.pl/p/pl/41396/ ... ikowe.html
bezpiecznik 6,3A (5szt=1zł):
http://www.sklep.avt.com.pl/p/pl/48639/ ... 6-3+a.html
Do tego przedłużacz z przyciskiem który można kupić w każdym elektrycznym a nawet w Biedronce.
Sumaryczny koszt części nie powinien przekroczyć 50zł, a masz listwę z prawdziwym filtrem w środku a nie napisem na pudełku.
Dzięki za szybką odpowiedź
Znalazłem takie coć co to jest? http://obrazki.elektroda.net/18_1204784494.jpg
http://www.elektroda.pl/rtvforum/topic957271.html
http://www.elektroda.pl/rtvforum/topic957271.html
Zasadniczo jest to typowy schemat, aczkolwiek nie wiem co na myśli autor miał pisząc i rysując tam odgromniki ? To raczej nie są typowe elementy w listwie, raczej w instalacjach, bo tak szczerze nie widziałem takiego małego odgromnika który by się zmieścił w listwie na oczy. Szkoda że nie podał wartości elementów, no i w listwie warystor przeważnie jest jeden, między N i L, PE jest zostawiony w spokoju, a to z prostej przyczyny bo przepływ prądu większego niż 30mA przez PE, powoduje zadziałanie różnicówki w domu.

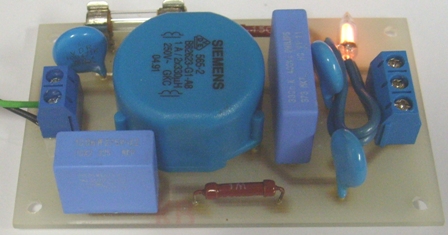

Zasadniczo Koledzy mają rację. Mówiąc delikatnie producenci fabrycznych filtrów niezbyt się wysilają. Na zdjęciu załączam fotkę wnętrza bardzo popularnego w sprzedaży filtru znanej firmy a poniżej rozrysowałem jego schemat. Budowa we własnym zakresie tego typu filtrów staje się dzisiaj problematyczna, ponieważ niemal każdy producent urządzenia umieszcza już takie we własnych konstrukcjach i to o wiele lepszej jakości z lepszymi elementami.
No jednak zrezygnuję z budowy listwy
( u mnie w sklepie nie ma podstawowych elementów elektronicznych np. warystor, potencjometr, układy scalone i inne.) Szukając żarówek neonowych natrafiłem na takie coś http://www.google.pl/imgres?imgurl=http ... s%3Disch:1 może to by było dobre ?

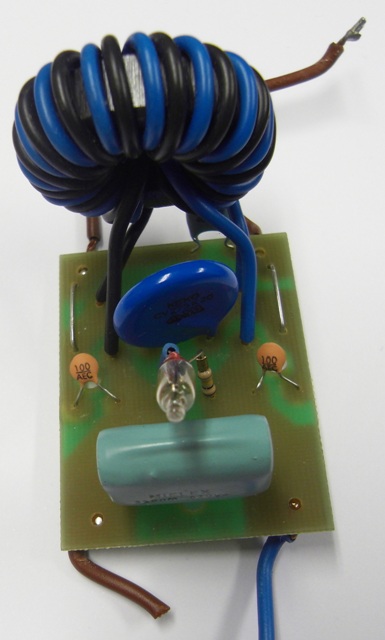

Jeżeli tylko z braku części, to nie należy rezygnować. Budowa filtra ma oczywiście zastosowanie we własnych konstrukcjach zgodnie z zasadą, aby umieszczać je jak najbliżej odbiornika czyli w zasilaczach. Dla przykładu pokazuję mój bardzo prosty filtr skonstruowany wyłącznie z elementów z odzysku. Neonówka, oczywiście, nie ma tu żadnego znaczenia dla efektu pracy filtra - pełni jedynie funkcję sygnalizacyjną.
wl21wl pocieszyłeś mnie i podniosłeś na duchu
Skąd wyjąłeś części?
Ostatnio zmieniony 23 maja 2010, 18:02 przez arek1996, łącznie zmieniany 1 raz.

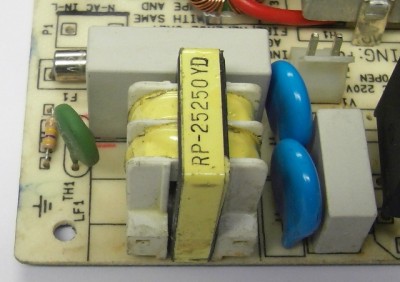

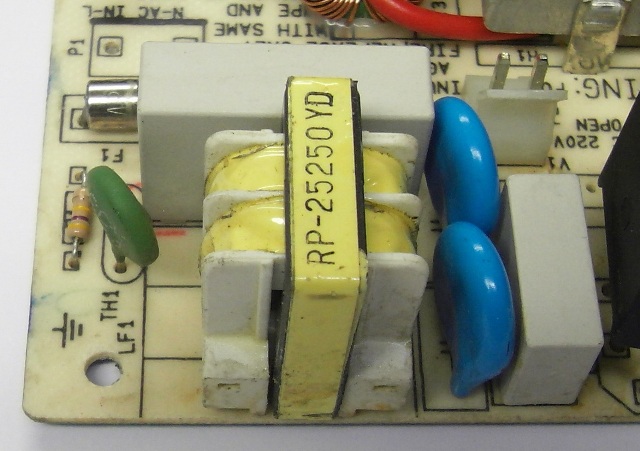

Najczęściej w zasilaczach urządzeń elektronicznych;
zasilaczach komputerowych, na płytach monitorów itp.
Akurat do tej realizacji większość części pozyskałem z rozbiórki starych kserokopiarek, które jeden z serwisów w moim mieście wystawił do wyrzucenia.
Słyszałem również, że niemal w każdym większym mieście są punktu zbiórki złomu elektronicznego. Jeszcze nie byłem w takim miejscu, ale na pewno pozyskanie tam kilku drobiazgów nie jest większym problemem.
zasilaczach komputerowych, na płytach monitorów itp.
Akurat do tej realizacji większość części pozyskałem z rozbiórki starych kserokopiarek, które jeden z serwisów w moim mieście wystawił do wyrzucenia.
Słyszałem również, że niemal w każdym większym mieście są punktu zbiórki złomu elektronicznego. Jeszcze nie byłem w takim miejscu, ale na pewno pozyskanie tam kilku drobiazgów nie jest większym problemem.

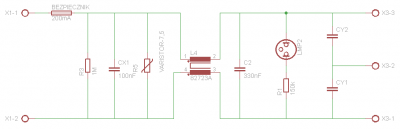

CX1 = specjalizowany kondensator typu X1 o wartości około 100 nF/400V stosowany pomiędzy liniami zasilania.
CY1, CY2 = specjalizowany kondensator typu Y1 o wartości od 2 do 10 nF/400V stosowany pomiędzy linie zasilania i metalową obudowę połączoną z przewodem PE. Połączenie to może być realizowane wyłączenie wtedy gdy gniazdo sieciowe ma bolec uziemiający.
Oznaczenia X, Y są z reguły widoczne na obudowach tych kondensatorów.
Warystor = od 275Vac do 410Vac
cewka? = to dławik skompensowany od 2 do 5mH o prądzie pracy dostosowanym do obciążenia. Jest tak skonstruowany że strumień wywołany prądem płynącym do odbiornika wzajemnie się znosi. Czyli jeżeli faza jest podłączona do początku pierwszego uzwojenia to zero na końcu drugiego uzwojenia (lub odwrotnie). Zakładam jednak, że skorzystasz z fabrycznego dławika, gdzie z reguły jest to czytelnie oznaczone.
Oznaczenia przewodów:
X1-1 = L = faza
X1-2 = N = zero
X3-2 = PE (ochronny) + jeżeli jest metalowa obudowa urządzenia
X3-3, X3-1 = odbiornik
CY1, CY2 = specjalizowany kondensator typu Y1 o wartości od 2 do 10 nF/400V stosowany pomiędzy linie zasilania i metalową obudowę połączoną z przewodem PE. Połączenie to może być realizowane wyłączenie wtedy gdy gniazdo sieciowe ma bolec uziemiający.
Oznaczenia X, Y są z reguły widoczne na obudowach tych kondensatorów.
Warystor = od 275Vac do 410Vac
cewka? = to dławik skompensowany od 2 do 5mH o prądzie pracy dostosowanym do obciążenia. Jest tak skonstruowany że strumień wywołany prądem płynącym do odbiornika wzajemnie się znosi. Czyli jeżeli faza jest podłączona do początku pierwszego uzwojenia to zero na końcu drugiego uzwojenia (lub odwrotnie). Zakładam jednak, że skorzystasz z fabrycznego dławika, gdzie z reguły jest to czytelnie oznaczone.
Oznaczenia przewodów:
X1-1 = L = faza
X1-2 = N = zero
X3-2 = PE (ochronny) + jeżeli jest metalowa obudowa urządzenia
X3-3, X3-1 = odbiornik
Re: Jak zrobić listwę zasilającą (pod komputer)?
A nie lepiej kupić sprawdzonej marki? Ja bym nie kombinował. Spoko liswty są tej polskiej marki Lanberg, godne polecenia
