Witam.
Ostatnio kupiłem okazjonalnie oscyloskop analogowy dwukanałowy Philips PM3212 z pasmem 25MHz. Jak się okazało jest sprawny oprócz "trzeszczących" potencjometrów co nie jest większym problemem.
Niestety był bez sond i chcę owe dokupić. Znalazłem takie jak w tym
LINKU. Sonda UNIT-T na 100MHz i to po bardzo okazjonalnej cenie, gdyż na pasmo 100MHz tutaj jest tańsza niż na 60MHz. Trochę za duże pasmo niż sam oscyloskop, ale chyba tak się przyjmuje? Bo oczywiście są też na równo 25MHz. W sumie sam nie wiem czy będę w ogóle takie dużo pasmo badać.
Czy ta sonda będzie dobra? Oczywiście kupie sztuk 2. To od razu zapytam czy Wy często badacie jakieś przebiegi na takie częstotliwości? Jak na razie to tylko będę stosował jak będę w domu i to do mikrokontrolerów, bądź audio.

[Wojtek]

Pasmo jest w porządku, co do samych sond (ich jakości) trudno mi coś powiedzieć, bo takich nie używałem ale jeżeli cena jest ok to bierz (można już kupić za ok. 32 zł)

[Artyliusz]

W sumie ciekawie by było pooksperymentować ile da się wycisnąć ponad pasmo podstawowe oscyloskopu, bo przy 100MHz nie byłbym ograniczony sondą.
Ciekawe czy dałoby się zaobserwować dolne pasmo stacji radiowych FM. I ile z tego by się w ogóle zobaczyło. Próbował ktoś tak?

A druga sprawa to szukam żarówek do podświetlenia. Jak na razie nie chcę przerabiać na LED, bo może uda się jakieś znaleźć odpowiedniki. Oryginalnie były tam żarówki Philipsa na 28V 80mA. Długość 15mm, średnica ok. 6mm. Są to bezgwintowe, wciska się je tylko.
Może ktoś wie gdzie można coś takiego znaleźć o ile gra warta świeczki?

[kayron]

Żarówki poszukaj na TME, powinny być, ostatecznie Piekarz.
Poza pasmo oscyloskopu też za bardzo nie wyjdziesz, może odrobinę, ograniczy cie po prostu jego konstrukcja. Po za tym poza pasmem oscyloskopu, rosną szumy, i to pewnie zobaczysz.

[Artyliusz]

Czyli inaczej rzecz biorąc nie opłaca się kupować sond na 100MHz oscyloskop ma pasmo 25MHz?
To w takim razie zastanowię się nad Unit-T na pasmo 25MHz. Kosztują tylko 21zł, to nie będzie tak szkoda pieniędzy. http://diolut.pl/sonda-oscyloskopowa-un ... -4471.html

Niestety nigdzie nie znalazłem takich żarówek, chyba będzie trzeba mostek i dobrać rezystory do diod.

[kayron]

Chyba dzisiaj innych sąd nie kupisz, znaczy o mniejszym paśmie, ja do mojego 15MHz oscyloskopu mam też 100MHz. Natomiast w niczym to nie przeszkadza, a gdybyś zmienił oscyloskop na lepszy masz już oprzyrządowanie, więc jeżeli różnica w cenie jest na granicy 10zł, nie warto rozpatrywać, która tylko brać 100.
Daj zdjęcie tej żarówki, bo coś czuję że są, w pracy też czasami kupujemy takie relikty, bo niektóre urządzenia mają podświetlanie na nich.

[Artyliusz]

Mniejsze niż 25MHz nie chcę. Zastanowię się jeszcze, które kupić, bo przy dwóch to już 20zł. Chodzi o to, że po co przepłacać jak i tak ledwo co ponad 25MHz nie będzie się widzieć nic i tak co się mierzy na takie pasmo?

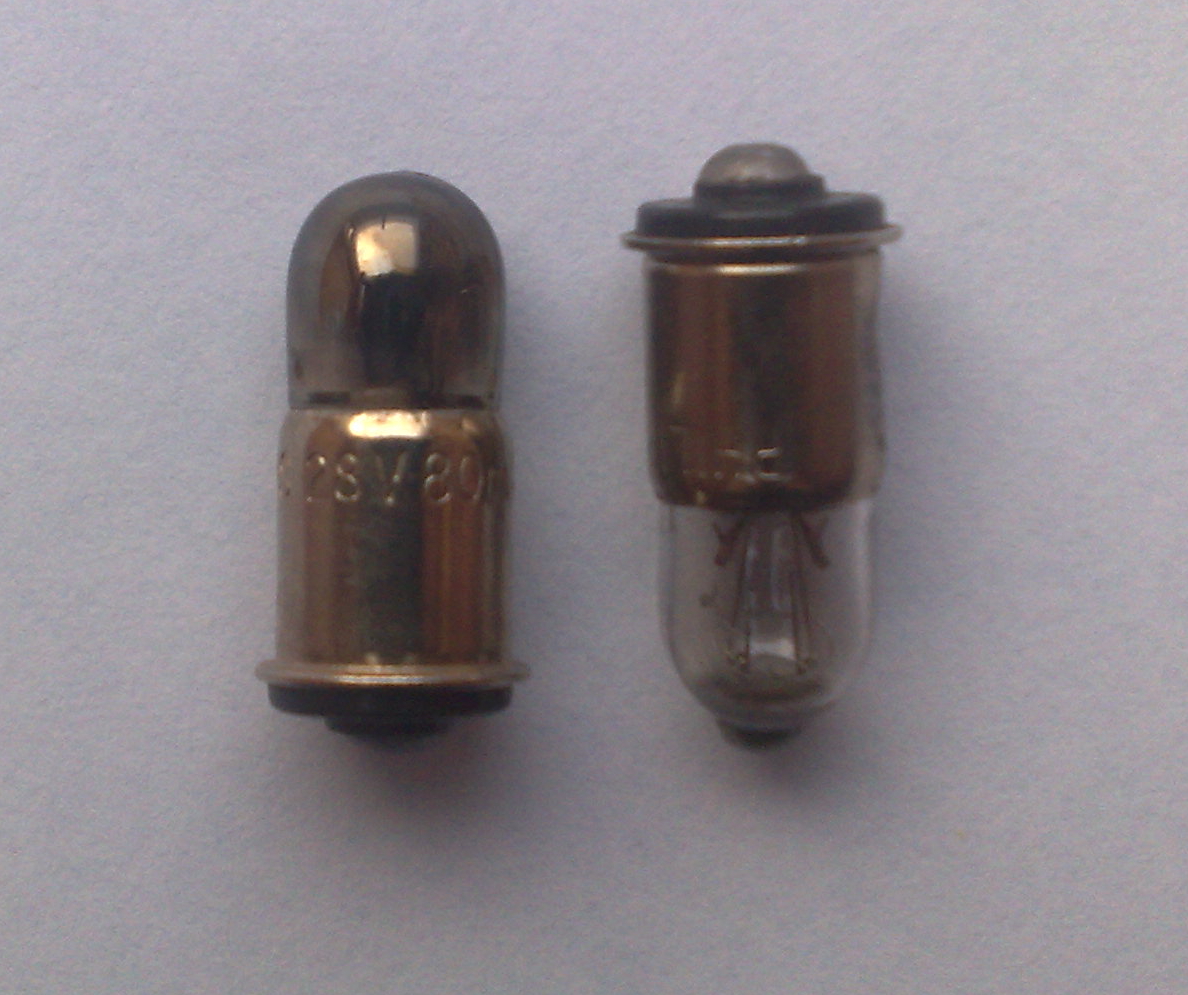

Co do żarówek to zastałem w nim takie o to spalone żarówki:

[kayron]

Żarówka jak najbardziej do zdobycia. Co prawda 40mA, ale tym bym się nie przejmował.

[Artyliusz]

Mogę prosić o dokładny link?
W sumie ja szukałem na 80mA i tym się kierowałem. Oraz średnicą 6mm i długością 15mm, gdyż inne nie wejdą.

[kayron]

Proszę:
http://www.baterieakumulatory.pl/pl/p/Z ... 280401/981
Średnica 5,7mm długość 16mm, przy czym nie wiadomo od kąd do kad te 16mm liczyli, i jak je mierzyli ? Ale powinna pasować. Cena trochę wysoka bo ~9zł szt, ale to są niestandardowe żarówki. ostatecznie możesz sam poszukać, może znajdziesz taniej.
wystarczy wpisać w google - żarówka 28V, 40mA.
Ostatecznie ze starej żarówki możesz zrobić sobie ledową, wystarczy dioda LED, zamiast bańki a w trzonku schować, rezystor. Też tak czasami robiłem. Szczególnie jak Bańka sama się oderwała od trzonka, wtedy nie ma tyle roboty .

[Artyliusz]

Tyle z tym zachodu i ceny takie, że mógłbym kilka ledów powsadzać tam.

Przynajmniej było już tam stałe napięcie. Regulacja jest na BD237. To teraz jakieś obniżenie napięcia by się przydało, bo mam zwykłe białe LEDy.

[kayron]

A po co chcesz tam grzebać? Policz wartość opornika dla LEDy i tyle.
To masz R= U/I czyli 28V / 0,020A (20mA bo tyle chyba mają te LEDy) = 1 400Ω, czyli dajesz opornik 1,5KΩ i po sprawie.
Napięcie dla LEDy nie jest tak tragicznym parametrem jak prąd, który przez nią płynie.

[Artyliusz]

Nigdy nie kombinowałem LEDy w takie napięcie i nie wiem jak się zachowują z czasem. Chciałem dmuchać na zimne. Skoro mówisz, że tragedii nie będzie to tak zrobię.
Dziękuję za dobre rady.

[kayron]

Myśmy tak robili w maszynach gdzie jest 24V, zamiast szukać drogie żarówki do podświetlania, biała LEDa, opornik o po sprawie.
A..bo zapomniałem trzeba jeszcze obliczyć moc opornika, czyli P=U*I co daje 28V x0,02A = 0,56W
czyli taki 0,6W minimum, żebyś sobie nie dał jakiego pipka 0,125W bo spłonie.

[seg]

Pasmo sond powinno być 2x większe od pasma oscyloskopu.
