Witam
wymieniam wyświetlacze w telefonach, a dodatkowo pogłębiam wiedzę techniczną o nich. Dziś skserowałem sobie schemat prymitywnego telefonu i trafiłem na 2 rzeczy których nie rozumiem.
Czy Moglibyście mi wyjaśnić co to za elementy?

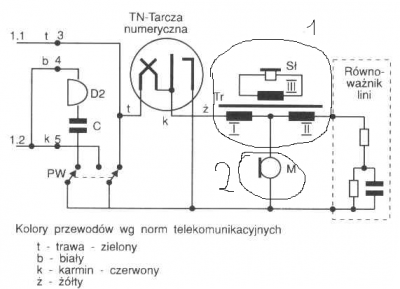

Prymitywny Telefon
Prymitywny Telefon
- Załączniki
-

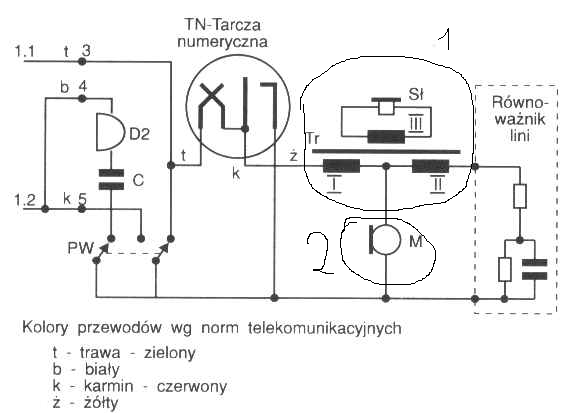

W kółku masz głośnik słuchawki (dzwonek ma symbol D2) oraz transformator.
Uzwojenia 1 i 2 trafa wraz z mikrofonem M i równoważnikiem linii tworzą układ antylokalny: patrząc z punktu widzenia mikrofonu, uzwojenia 1 i 2 są połączone równolegle więc sygnał wychodzący z mikrofonu nie trafia do słuchawki Sł.
Uzwojenie 3 zapewnia eliminację składowej stałej sygnału oraz prawdopodobnie odpowiada za wzmocnienie i dopasowanie impedancji.
Uzwojenia 1 i 2 trafa wraz z mikrofonem M i równoważnikiem linii tworzą układ antylokalny: patrząc z punktu widzenia mikrofonu, uzwojenia 1 i 2 są połączone równolegle więc sygnał wychodzący z mikrofonu nie trafia do słuchawki Sł.
Uzwojenie 3 zapewnia eliminację składowej stałej sygnału oraz prawdopodobnie odpowiada za wzmocnienie i dopasowanie impedancji.
