[DIY] Silnik twardego dysku jako encoder obrotowy

[Pikczu]

Witam mając chwile czasu w niedzielne popołudnie skleciłem prosty układ na LM358N i silniku z HDD.
Jest to kopia układu z http://www.fleurey.com/franck/pmwiki.ph ... HDDEncoder
Przerysowałem schemat w Kicadzie i zrobiłem płytkę.






Uploaded with ImageShack.us

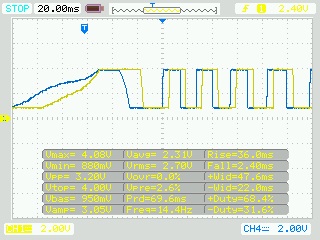

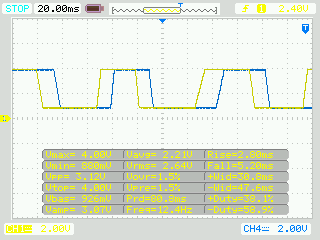

Układ sprawdziłem podpinając do atmega128 i używając standardowej procedury obsługi encodera, można ją znaleźć w folderze sample bascoma AVR.
PS.Na dole dla zainteresowanych spakowany cały projekt w kicadzie.
Pozdrawiam
Pikczu
