Zaprojektowanie pcb

Miejsce dobre do dyskusji nad własnymi projektami - pochwal się wszystkim co samodzielnie stworzyłeś.
his
-
Posty: 12
Rejestracja: 03 paź 2011, 19:47
Lokalizacja: Łódź

Post autor: his » 03 paź 2011, 22:12

c4v2 pisze:Mam pytanie z czystej ciekawości... Co to za "kości" AT24QT1040 ? Klawiatura pojemnościowa?
To kontroler klawiszy pojemnościowych atmel'a.

Cała ta praca składa się z kilkunastu urządzeń, nie chcę tu za bardzo pisać o tym co mi się w tym nie podoba bo pewnie promotor to może czytać, ale ktoś sobie wymyślił w szkole sterowanie do mieszkania, taki inteligentny dom i my to musimy zrobić, schematy były przygotowane, z tego co wiem to oprogramowanie już jest i ma to działać na magistrali CAN. Tyle wiem.

Pozdrawiam.

Bibliotekę mogę podrzucić jeśli potrzebna.

Awatar użytkownika
c4v2
Użytkownik
Posty: 426
Rejestracja: 22 lis 2005, 15:14
Lokalizacja: z przed monitora

Post autor: c4v2 » 03 paź 2011, 22:41

Ile ma Pan czasu na zaprojektowanie płytki i czy planowane będzie jakie kol-wiek zastosowanie komercyjne?

Awatar użytkownika
c4v2
Użytkownik
Posty: 426
Rejestracja: 22 lis 2005, 15:14
Lokalizacja: z przed monitora

Post autor: c4v2 » 04 paź 2011, 4:43

Proszę oto płytka. Może trochę po "macoszemu" zaprojektowana, lecz posiada szerokie solidne ścieżki (większa odporność na pęknięcia spowodowane np. zmianami temperatury). Obwód zasilania mógłby być krótszy. Ścieżki od kwarcu są ciut przydługie ale na 4MHz powinno działać. Ogólnie "chaos" bo płytka się "nie odleżała" jakiś czas co by później na nią świeżym okiem spojrzeć i zoptymalizować... Pobór prądu w układzie jest na tyle wysoki że trzeba było LM7805 stosować aż DPACK a nie SO08?
Pozdrawiam i powodzenia.
Załączniki
swith 6 ver1_BRD_c4v2.zip
Płytka
(99.58 KiB) Pobrany 506 razy

keruseykaryu

Post autor: keruseykaryu » 04 paź 2011, 5:27

c4v2 pisze:Ogólnie "chaos" bo płytka się "nie odleżała" jakiś czas co by później na nią świeżym okiem spojrzeć i zoptymalizować...
Jedna ważna zmiana jak to zawsze projektanci pcb powtarzają: nigdy nie dawaj opisu elementu w obrysie elementu, bo potem nie wiadomo który jest który, jak go element przykryje. I za te te opisy włażące na pady też masz ogromnego minusa.

Awatar użytkownika
c4v2
Użytkownik
Posty: 426
Rejestracja: 22 lis 2005, 15:14
Lokalizacja: z przed monitora

Post autor: c4v2 » 04 paź 2011, 9:24

Z tą warstwą opisową to się zgadza. Tylko czy jest sens zamawiać w "prototypowni" płytkę z warstwą opisową? Ptrzecież to dodatkowy koszt. Można napisy poprzesuwać, ujednolicić ich parametry tzn. wymiary itp. . Może i zjadła mnie "rutyna" bo zwykle gdy zamawiam płytki z elementami smd to bez warstwy opisowej i to tylko w wypadku gdy zależy mi na "ładnych" metalizowanych przelotkach i warstwy opisowej nie potrzebuję. W innych przypadkach PCB wykonuję sam. :smile:

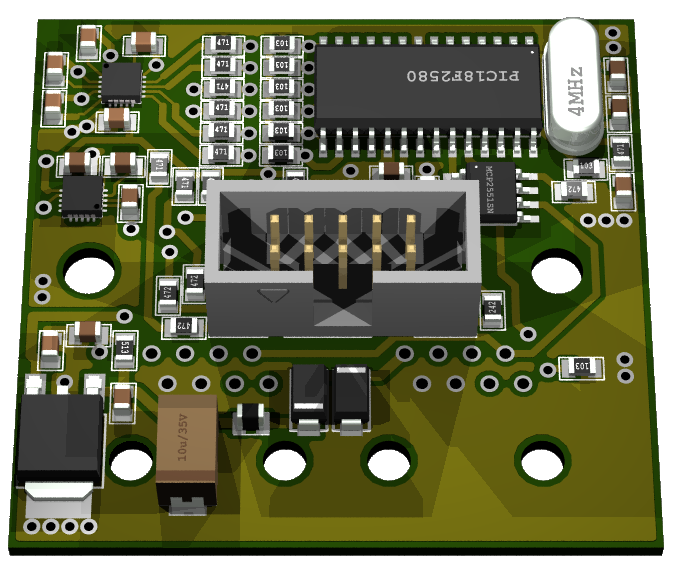

Tak wygląda płytka w 3D niestety bez gniazd RJ45 ponieważ nie mam ich zdefiniowanych w skrypcie a zdefiniowanie takiego elementu jest stosunkowo czasochłonne:
Załączniki
switch 6-ch can.png

his
-
Posty: 12
Rejestracja: 03 paź 2011, 19:47
Lokalizacja: Łódź

Post autor: his » 04 paź 2011, 16:15

Witam,

Mnie to wystarczy, chcę dać do prototypowni i mieć święty spokój, opisy sobie poustawiam.
Bardzo dziękuję c4v2 za znalezienie czasu i chęci na zaprojektowanie PCB.
Dziękuję również innym kolegom za udział w dyskusji.

Pozdrawiam.
Marcin

Awatar użytkownika
c4v2
Użytkownik
Posty: 426
Rejestracja: 22 lis 2005, 15:14
Lokalizacja: z przed monitora

Post autor: c4v2 » 04 paź 2011, 16:32

Jest jeszcze sprawa programowania PIC'a na schemacie nie uwzględniono żadnego złącza do programowania w systemie choćby w postaci padów.
