Konwerter PNP->NPN
Witam!

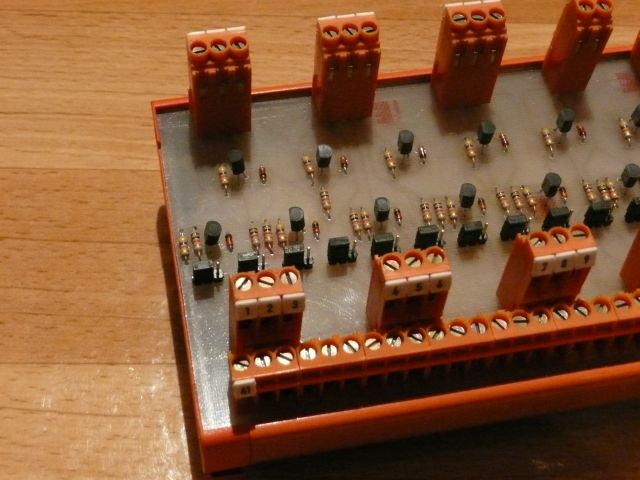

Poniżej prezentuję kilka zdjęć przejściówki którą wykonałem w celu wykorzystania swoich zasobów. Mianowicie posiadałem kilkanaście czujników indukcyjnych z wyjściem typu PNP czyli takim w którym w stanie aktywnym na wyjściu pojawia się potencjał dodatniej szyny zasilania (obciążenie włącza się zatem pomiędzy wyjście a czujnika a masę). Ja potrzebowałem dokładnie odwrotnego czujnika- NPN.
Schemat pojedynczego toru pokazuje załącznik poniżej (na płytce jest 20 niezależnych przejściówek).
Moje pytanie brzmi czy dałoby się to zrobić prościej lub czy można jakoś poprawić układ. Za opinie dziękuję i pozdrawiam.
Poniżej prezentuję kilka zdjęć przejściówki którą wykonałem w celu wykorzystania swoich zasobów. Mianowicie posiadałem kilkanaście czujników indukcyjnych z wyjściem typu PNP czyli takim w którym w stanie aktywnym na wyjściu pojawia się potencjał dodatniej szyny zasilania (obciążenie włącza się zatem pomiędzy wyjście a czujnika a masę). Ja potrzebowałem dokładnie odwrotnego czujnika- NPN.
Schemat pojedynczego toru pokazuje załącznik poniżej (na płytce jest 20 niezależnych przejściówek).
Moje pytanie brzmi czy dałoby się to zrobić prościej lub czy można jakoś poprawić układ. Za opinie dziękuję i pozdrawiam.
- gwozdex
- Użytkownik
- Posty: 879
- Rejestracja: 24 lut 2006, 10:04
- Lokalizacja: Czechowice-Dziedzice
- Kontakt:
Witam!
Nie zależało mi na izolacji glawanicznej. Jeśli chodzi o zastosowanie schalonych tranzystorów (typu ULN2803) to okazało się ze troche trudniej zaprojektować płytkę drukowaną ( tzn. jest to możliwe jak najbardziej ale bardziej pasowało mi PCB z "rozstrzelonymi" tranzystorami).
a na przykład nie należy zastosować rezystora równolegle z diodą zeby ściągał do masy baze tranzystora przy braku sygnału?
Nie zależało mi na izolacji glawanicznej. Jeśli chodzi o zastosowanie schalonych tranzystorów (typu ULN2803) to okazało się ze troche trudniej zaprojektować płytkę drukowaną ( tzn. jest to możliwe jak najbardziej ale bardziej pasowało mi PCB z "rozstrzelonymi" tranzystorami).
a na przykład nie należy zastosować rezystora równolegle z diodą zeby ściągał do masy baze tranzystora przy braku sygnału?
