Romet i akumulator

00dexter00 · Post autor: **00dexter00** » 21 wrz 2008, 18:31

nie chodzi mi o to ze uklad wariuje na mniejszym zasilaniu tylko o to ze jesli ustawie granice 7V to stabilizator sie jej nie tzryma tzn zwiekszam napiecie zasilania to i na wyjsciu sie zwieksza a mysle ze nie powinno tylko powinno byc ciagle 7V
co do tego ze uklad wymaga wyzszego napiecia zasilania niz na wyjsciu to wiem ale w motorze napiecie skacze na wyzsze poziomy niz 6V wiec powinno dzialac

kayron · Post autor: **kayron** » 21 wrz 2008, 19:11

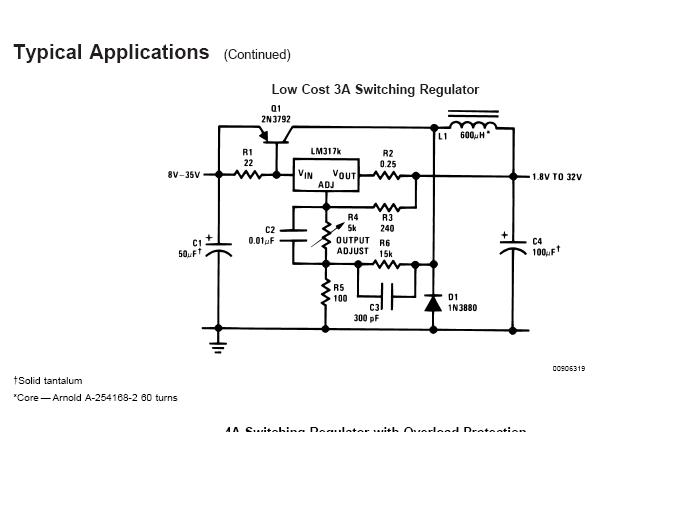

Dokładne to miałem na myśli. Ale w notach katalogowych znalazłem że tranzystor w obwodzie LM łączy się inaczej, niż w waszym układzie.

00dexter00 · Post autor: **00dexter00** » 21 wrz 2008, 20:27

w takim razie jutro pokombinuje z moim ukladem i dam znac jak cos aha i dowiedzialem sie ze regulacja pradu ladowania jest nie potzrebna wiec pomijam te elementy

gajosp2 · Post autor: **gajosp2** » 22 wrz 2008, 16:32

Daj po prostu mostki prostownicze oddzielny dla każdej cewki i za jednym mostkiem podepnij akumulator. Później z jednego mostka dioda i z drugiego katody łączysz i dajesz na przełącznik od świateł. Masz wtedy prąd ładownia akumulatora około 1,6A więc trudno będzie o przeładowanie. Możesz też wykorzystać prostowniki jednopołówkowe (tak jak to jest w simsonie). Możesz wtedy wyrzucić diodę od cewki nie ładującej akumulatora(bo po co dwie w szeregu)

00dexter00 · Post autor: **00dexter00** » 22 wrz 2008, 19:32

a mozesz dac schemat

i ten uklad z pierwszego postu sie nie nadaje
okazalo sie ze mialem odwrotnie podlaczony LM teraz dziala regulacja ale uklad nie jest stabilny tylko napiecie wyjsciowe rosnie wraz z wejsciowym nie tak jak w 7805 np
wiec ten ukladzik sie raczej nie nadaje

gajosp2 · Post autor: **gajosp2** » 23 wrz 2008, 15:55

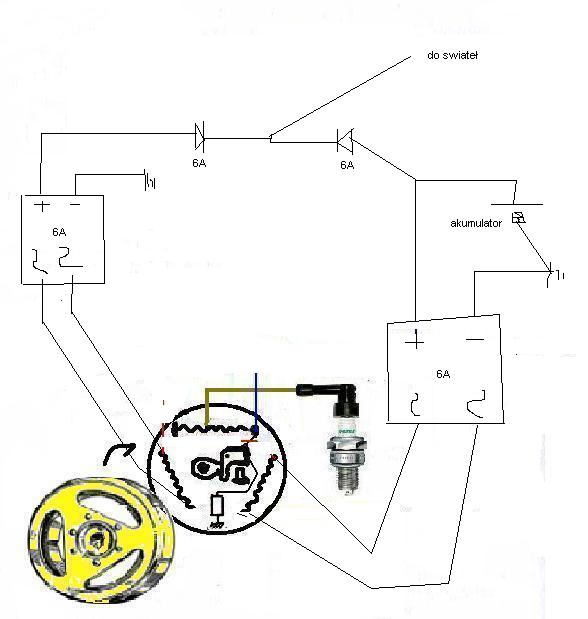

Schemat zrobiony na szybko w paincie

Myśle że rozczytasz go. Te kwadraty z 4 wyprowadzeniami to mostki graetza na 6A diody też na 6A . Końce wyprowadzeń cewek przylutowane do rdzeni musisz przylutować pod przewód i podłączyć pod mostek (tak jak na schemacie).

00dexter00 · Post autor: **00dexter00** » 23 wrz 2008, 19:55

hehe fajny schemat dzieki juz czaje
i z tego co widze to akumulator bedzie ladowany tylko z jednej cewki a druga idzie na swiatla

gajosp2 · Post autor: **gajosp2** » 23 wrz 2008, 21:02

Tak będzie ładowany tylko z jednej cewki. Po włączeniu swiateł prąd na światła płynie z obu cewek a resztki na ładowanie akumulatora.

00dexter00 · Post autor: **00dexter00** » 23 wrz 2008, 21:06

ok bede kombinowal jakc cos bedzie nie tak to napisze
