Układ z termistorem
Witam mam taki oto problem. W pewnym urządeniu termistor bada temperaturę grzałki gdy jest ona chłodna termistor ma ok 50k a jak gorąca to 20k. Potrzebuję zrobić taki układ gdzie gdy termistor ma 50k grzałka grzeje a jak ma 25k to wyłącza przekaźnik zasilający grzałkę. Może macie jakieś pomysły jak to zrobić?
Wygodniejszy byłby chyba układ z histerezą. Można by wtedy zrobić, żeby wyłączał się np. przy 305°C, a załączał się znowu przy 295°C. W układzie klasycznego komparatora przekaźnik będzie się co chwilę załączał i wyłączał.

V2 jest napięciem odniesienia (w postaci rezystorowego dzielnika napięcia), a V3 napięciem dzielnika zrobionego z rezystora i termistora, R4 odpowiada przekaźnikowi. W tym konkretnym przypadku załaczenie nastąpiło dla Vin≈6,5V, a odłączenie dla Vin≈5,5V

V2 jest napięciem odniesienia (w postaci rezystorowego dzielnika napięcia), a V3 napięciem dzielnika zrobionego z rezystora i termistora, R4 odpowiada przekaźnikowi. W tym konkretnym przypadku załaczenie nastąpiło dla Vin≈6,5V, a odłączenie dla Vin≈5,5V

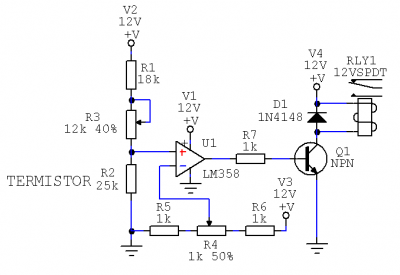

Te 25k na schemacie to wartość progowa. Jeżeli termistor osiągnie rezystancję około 25k i mniej, to przekaźnik powinien zostać wyłączony. Właściwej regulacji powinno się dokonywać przy pomocy R3. R4 służy do dokładnego dostrojenia dzielnika napięcia, który według mojego założenia powinien dawać połowę wartości napięcia zasilającego.
Do realizacji tej funkcji wystarczy zwykły przerzutnik Szmitta , najlepiej w układzie scalonym, np. CD4584 (zawiera 6 przerzutników).

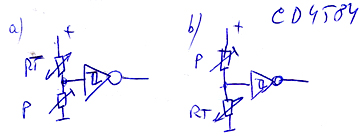

Na rys.a) gdy termistor ma dużą wartość rezystancji, na wyjściu przerzutnika mamy stan wysoki, a gdy termistor ma małą rezystancję, stan niski. Na rysunku b) jest odwrotnie.
Próg zadziałania ustawia się w obu przypadkach potencjometrem P.
Na rys.a) gdy termistor ma dużą wartość rezystancji, na wyjściu przerzutnika mamy stan wysoki, a gdy termistor ma małą rezystancję, stan niski. Na rysunku b) jest odwrotnie.
Próg zadziałania ustawia się w obu przypadkach potencjometrem P.
- Załączniki
-
- Obraz 003.jpg (25.89 KiB) Przejrzano 6459 razy
