Timerek555 Włącznik

Opornik · Post autor: **Opornik** » 30 cze 2008, 11:15

Witam

Eksperymentuję właśnie z timerem555
Próbowałem zrobić włącznik który byłby uruchamiany pojedyńczym naciśnięciem
np.µSwitcha, a wyłączany ponownym kliknięciem

Jak takie coś zrobić?
Mile widziane schematy

....

KrzysiekK · Post autor: **KrzysiekK** » 30 cze 2008, 11:58

Rozumiem, że chcesz skonstruować włącznik włączany i wyłączany tym samym przyciskiem chwilowym. Na układzie NE555 raczej tego nie zrobisz, generalnie służy on do budowania układów czasowych. Tobie będzie potrzebny przerzutnik, jak np. 4013, można też taki przerzutnik zbudować na układzie 4017 (licznik), są to układy cyfrowe wykonane w technologi CMOS.

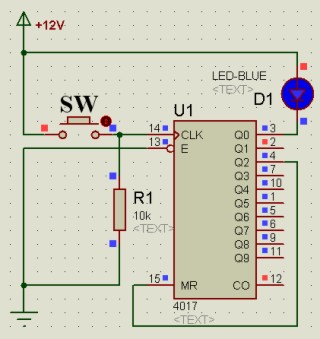

Prosty przykład masz w załączniku na układzie 4017. Naciskanie przełącznika SW powoduje zmianę stanu na wyjściu Q0 (pin nr 3) licznika 4017 na niski / wysoki. Sygnał z tego wyjścia po wzmocnieniu na tranzystorze można wykorzystać do sterowania przekaźnika. Także wyjście Q1 (pin nr 2), można wykorzystać w ten sam sposób.

Opornik · Post autor: **Opornik** » 30 cze 2008, 12:50

Dzięki

postaram się dzisiaj kupić części

KrzysiekK · Post autor: **KrzysiekK** » 30 cze 2008, 13:12

Elementów, jest tu niewiele. Jednak chcąc sterować z układu 4017 np. diodę LED należy dodać tranzystor małej mocy n-p-n np. BC547 (z rezystorem w obwodzie bazy) i rezystor ograniczający prąd diody LED. Na zamieszczonym schemacie dla uproszczenia dioda LED podłączona jest prosto do układu 4017. Chcąc sterować przekaźnik należy dodać dowolną diodę prostowniczą dołączoną równolegle do cewki przekaźnika katodą do "+" zasilania. Uchroni to tranzystor przed uszkodzeniami.

Post autor: **Jony130** » 30 cze 2008, 15:37

A tu jest układ na Ne555
http://www.cpemma.co.uk/graphics/555ff2_sch.gif
I nie tylko
http://www.cpemma.co.uk/flipflop.html

Opornik · Post autor: **Opornik** » 30 cze 2008, 17:38

KrzysiekK
Czy możesz podać gotowy schemat , bo jakoś się nie łapię

Jasam · Post autor: **Jasam** » 30 cze 2008, 17:45

Tutaj masz dobry schemat na 555 ---> http://www.cpemma.co.uk/graphics/555ff2_sch.gif
A w tym klaskaczu ( http://www.sklep.avt.com.pl/photo/_pdf/AVT721.pdf )jest w ten właśnie sposób wytkorzystany 4017 jak mówił KrzysiekK. Do jego wejścia (wejścia zegarowego) musisz podlaczyć tylko przycisk plus układ odkłocający i masz gotowe. Oczywiście wtedy wzmacniacz akustyczny jak w klaskaczu nie jest Ci potrzebny.

Opornik · Post autor: **Opornik** » 30 cze 2008, 17:50

Co to

http://www.cpemma.co.uk/graphics/555ff2_sch.gif robi?
To jakiś timer?

Jasam · Post autor: **Jasam** » 30 cze 2008, 17:52

Jest to układ Flip Flop jak widzisz. Czyli układ posiadający na wejsciu dwa stabilne stany (0 i 1). Za kazdym przycisnieciem przycisku wyjscie zmienia stan na przeciwny. Klikasz raz-włacza się, klikasz drugi raz-wyłącza się. Czyli dokłądnie to czego chcialeś kolego

Opornik · Post autor: **Opornik** » 30 cze 2008, 17:57

Achaaaaa
Teraz już wiem

Dzięki

[ Dodano: 2008-06-30, 18:57 ]
Czym można zastąpić ten tranzystor ?
to jest npn czy pnp ?

Jasam · Post autor: **Jasam** » 30 cze 2008, 17:58

Ależ proszę. Forum jest przecież od tego by pytać i odpowiadać

[ Dodano: 2008-06-30, 19:01 ]
Ten tranzystor można zastąpić dowolnym tranzystorem npn. Oczywiście nalezy dobrać jego moc. Do wysterowania żarówki tak jak tutaj trzeba wykorzystać jakiś o wiekszej mocy. Do sterowania diodami LED wystarczy zwykły BC546 lub podobny.
PS: Strzałka emitera skierowana na zewnątrz struktury symbolu tranzystora i jeszcze w kierunku masy mówi nam, że to NPN zawsze

Opornik · Post autor: **Opornik** » 30 cze 2008, 18:05

A BC548 może być ?

Jasam · Post autor: **Jasam** » 30 cze 2008, 18:08

Oczywiście, że może być. Nadaje się do takich rozwiązań. To zadanie naprawdę niewymagające dopasowywania "jedynych w swoim rodzaju" elementów i mozna je prawie dowolnie zastepować. Byle tylko zachować podstawowe założenia układu.

Opornik · Post autor: **Opornik** » 30 cze 2008, 18:50

jak podłączyć ten tranzystor aby można było podłączyć LEDa do schematu KrzyśkKa

Post autor: **Jony130** » 30 cze 2008, 19:01

Daj szeregowo z diodą rezystor 1K i po sprawie
