Tester ciągłośći obwodu.

Post autor: Laik » 29 kwie 2008, 15:26

Witam. Jak zrobić taki tester który ma większość multimetrów, że gdy przyłożymy dwa końce do materiału który przewodzi prąd usłyszymy sygnał dźwiękowy ?

Awatar użytkownika
Neutron
-
Posty: 85
Rejestracja: 21 kwie 2008, 21:18
Lokalizacja: z Ziemi
Kontakt:

Re: Tester ciągłośći obwodu.

Post autor: Neutron » 29 kwie 2008, 15:51

Laik pisze:Witam. Jak zrobić taki tester który ma większość multimetrów, że gdy przyłożymy dwa końce do materiału który przewodzi prąd usłyszymy sygnał dźwiękowy ?
Wystarczy zbudować prosty przerzutnik astabilny Eccles-Jordana. Składa on się z dwóch tranzystorów T1 i T2, dwóch kondensatorów C1 i C2, oraz z czterech rezystorów Rc, R1, R2, Rc i do tego potrzebny jest głośnik np. 4 ohm'y. Podaję potrzebne wzory do tego przerzutnika.

tał1=C1*Rc
tał2=C2*R2
tał3=C2*Rc
tał4=C1*R1

T=t1+t=(w przybliżeniu) 0,69(R1C1+R2C2)

T to okres drgań przebiegów.

Awatar użytkownika
grysek67
Użytkownik
Posty: 315
Rejestracja: 27 cze 2007, 6:34
Lokalizacja: Limanowa
Kontakt:

Post autor: grysek67 » 29 kwie 2008, 15:52

Według mnie najprostszym sposobem jest sposób na rys 1, ale ten z rysunku 2 też jest prosty :grin:
Załączniki

Awatar użytkownika
lutownik
Użytkownik
Posty: 520
Rejestracja: 01 paź 2006, 12:37
Lokalizacja: z planety Zi Emia
Kontakt:

Post autor: lutownik » 29 kwie 2008, 21:15

Zawsze można zastosować jeszcze układ Darlingtona żeby rezystanacja nie miała wpływu na głośność buzzera.

Awatar użytkownika
grysek67
Użytkownik
Posty: 315
Rejestracja: 27 cze 2007, 6:34
Lokalizacja: Limanowa
Kontakt:

Post autor: grysek67 » 30 kwie 2008, 6:07

Tak, jeśli zrobisz układ z rys 1 a w tym drugim zależy jakiego typu bramek użyjemy :smile:

Awatar użytkownika
lutownik
Użytkownik
Posty: 520
Rejestracja: 01 paź 2006, 12:37
Lokalizacja: z planety Zi Emia
Kontakt:

Post autor: lutownik » 30 kwie 2008, 14:11

Zawsze można za przędz do roboty jakiś głośny silnik, albo przeciąć kabel od radioodbiornika i tym sprawdzać :mrgreen: . A tak na serio to się zastanawiam dlaczego kolega Laik ma około 170 postów na forum a takiego układu nie potrafi złożyć. Przecież to nie jest bardziej skomplikowane od schematu latarki bateryjnej. Możliwe że ja coś za bardzo podejrzliwy jestem?

Awatar użytkownika
Neutron
-
Posty: 85
Rejestracja: 21 kwie 2008, 21:18
Lokalizacja: z Ziemi
Kontakt:

Post autor: Neutron » 30 kwie 2008, 20:41

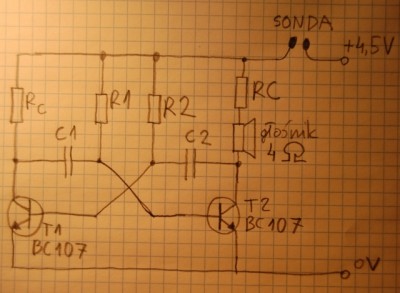

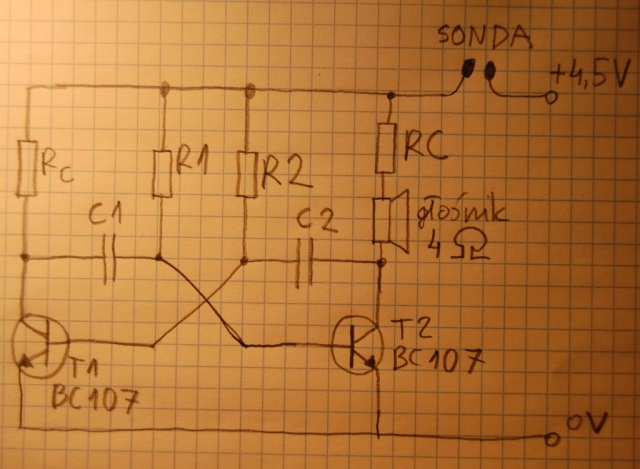

Dołanczam schemat testera.

[ Dodano: 2008-04-30, 21:45 ]
W drugim poście podałem potrzebne wzory do obliczeń, oraz podałem załącznik przerzutnika astabilnego Eccles-Jordana. Z tego możesz zbudować swój tester ciągłości obwodu. Życzę powodzenia w praktycznym wykonaniu modelu. :grin:
Załączniki
