Witam. Mam taki problem. Chcę zrobić układ który będzie odcinał zasilanie (tak jak włącznik) na ok. 10 sekund a później znowu włączał zasilanie. Wie ktoś jak to zrobić najprostszym i najtańszym sposobem ?
Najsłynniejsze Aplikacje - NE555
http://www.edw.com.pl/pdf/k01/19_11.pdf
proszę spojrzeć na rysunek nr 3. jest to typowa aplikacja ne555 w trybie monostabilnym.
na wyjściu OUT do sterowania przekaźnikiem należałoby zastosować prosty klucz w postaci tranzystora załączającego owy przekaźnik.
nie ma sensu przytaczać w tym miejscu jak to wszystko działa, w artykule znajdziesz wszystkie stosowne do tego informacje oraz przydatne wzory. lecz co do kości znajdzie się jeszcze w internecie parę ciekawych stron np.
http://www.ne555.com/
do pozostałych poprowadzi Cię wszystkowiedzące Google...
pozdrawiam.
http://www.edw.com.pl/pdf/k01/19_11.pdfproszę spojrzeć na rysunek nr 3. jest to typowa aplikacja ne555 w trybie monostabilnym.
na wyjściu OUT do sterowania przekaźnikiem należałoby zastosować prosty klucz w postaci tranzystora załączającego owy przekaźnik.
nie ma sensu przytaczać w tym miejscu jak to wszystko działa, w artykule znajdziesz wszystkie stosowne do tego informacje oraz przydatne wzory. lecz co do kości znajdzie się jeszcze w internecie parę ciekawych stron np.
http://www.ne555.com/
do pozostałych poprowadzi Cię wszystkowiedzące Google...
pozdrawiam.
-
elektronWielki
- Użytkownik
- Posty: 247
- Rejestracja: 30 maja 2006, 12:45
- Lokalizacja: kontownia
da rade na jednym przekaźniku, jednym rezystorze i jednym kondensatorze.
Schemat jak niżej:
Relay - cewka przekaźnika,
(Anode, Kathode) - krzemowa dioda półprzewodnikowa dowolnego typu
C - 2200uF
R - dobierany w zależności od potrzebnego czasu podtrzymania, zakres od 1Ohm do 680Ohm.
Obwód podłączony do styków normalnie zwartych przekaźnika.
Zakladam zasilanie 12VDC.
____________________
Opis działania:
Po przycisnieciu przycisku S na cewke zostaje podane napiecie, styki kluczujace zasilanie zostaja rozwarte a kondensator C szybko naladowany przez diode D.
Po puszczeniu przycisku ladunek zgromadzony w C zostaje zuzyty przez przekaznik na podtrzymanie stykow w czasie t.
Czas podtrzymania t zalezy od pradu plynacego przez cewke a ten z kolei od wartosci rezystancji cewki plus rezystancja rezystora R.
Aby uzyskac czas 5 lub 10 sekund rezystor R nalezy dobrac doswiadczalnie w zakresie 1-680Ohm.
_
Schemat jak niżej:
Kod: Zaznacz cały
____ S
o-------o o------*--------------------*---------
| | |
| R = ? [ ] Anode
_|_ | Kathode 1N4148
|\ | Relay | |
|_ \| *---------
| |
| __|__ +
| | - | C = 2200uF
o-----------------*---------------------(Anode, Kathode) - krzemowa dioda półprzewodnikowa dowolnego typu
C - 2200uF
R - dobierany w zależności od potrzebnego czasu podtrzymania, zakres od 1Ohm do 680Ohm.
Obwód podłączony do styków normalnie zwartych przekaźnika.
Zakladam zasilanie 12VDC.
____________________
Opis działania:
Po przycisnieciu przycisku S na cewke zostaje podane napiecie, styki kluczujace zasilanie zostaja rozwarte a kondensator C szybko naladowany przez diode D.
Po puszczeniu przycisku ladunek zgromadzony w C zostaje zuzyty przez przekaznik na podtrzymanie stykow w czasie t.
Czas podtrzymania t zalezy od pradu plynacego przez cewke a ten z kolei od wartosci rezystancji cewki plus rezystancja rezystora R.
Aby uzyskac czas 5 lub 10 sekund rezystor R nalezy dobrac doswiadczalnie w zakresie 1-680Ohm.
_
-
ZbeeGin

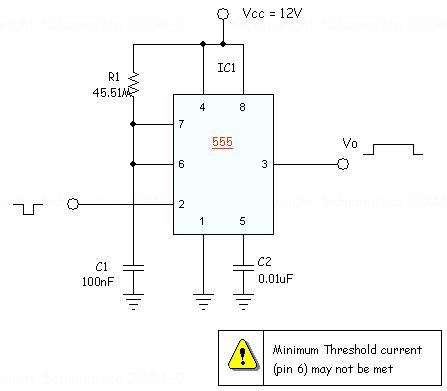

Dziwny ten "generator" nie zwiększył pojemności ze 100nF np. do 10uF, tylko zwiększał rezystancję do ogromnej wartości 45M (Fakt to tylko 5 rezystorów 4 x 10M+1 x 6,8M uwzględniając łączną tolerancję).Laik pisze:Generatorem wyliczyłem takie parametry.
A z treści ostrzeżenia wynika (w wolnym tłumaczeniu): Uwaga! Przy takich wartościach RC minimalny prąd potrzebny do wyzwalania (pin 6) może nie być osiągnięty. Dlatego słuszna jest uwaga kol. snow, by wartość rezystancji zmniejszyć.
