Zabezpieczenie przepływu prądu

Post autor: shaibuz » 27 sie 2018, 13:30

Witam
Czy ktoś umie zrobić zabezpieczenie takie jak robi dioda. Chodzi mi to przepływ prądu w jednym kierunku ale bez spadku napięcia. W tym przypadku można użyć diody ale na diodzie jest zawsze jakiś spadek napięcia. Poszukuje rozwiązania bez użycia diody.
Podobno da się zrobić to na tranzystorach ale nie potrafię tego złożyć.

Dzięki za pomoc
Pozdrawiam

Jony130
Moderator
Posty: 3116
Rejestracja: 11 sie 2005, 16:33
Lokalizacja: wrocław

Re: Zabezpieczenie przepływu prądu

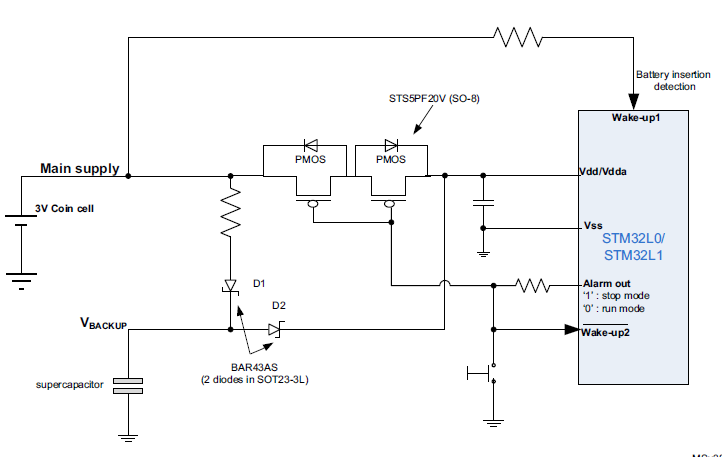

Post autor: Jony130 » 27 sie 2018, 14:50


shaibuz
-
Posty: 6
Rejestracja: 27 sie 2018, 13:27

Re: Zabezpieczenie przepływu prądu

Post autor: shaibuz » 28 sie 2018, 8:26

Dzięki wielkie za radę.
Wykonałem zabezpieczenie za pomocą dwóch tranzystorów mosfet n i p.

Jony130
Moderator
Posty: 3116
Rejestracja: 11 sie 2005, 16:33
Lokalizacja: wrocław

Re: Zabezpieczenie przepływu prądu

Post autor: Jony130 » 28 sie 2018, 17:22

A konkretnie który schemat wykorzystałeś?

shaibuz
-
Posty: 6
Rejestracja: 27 sie 2018, 13:27

Re: Zabezpieczenie przepływu prądu

Post autor: shaibuz » 29 sie 2018, 14:30

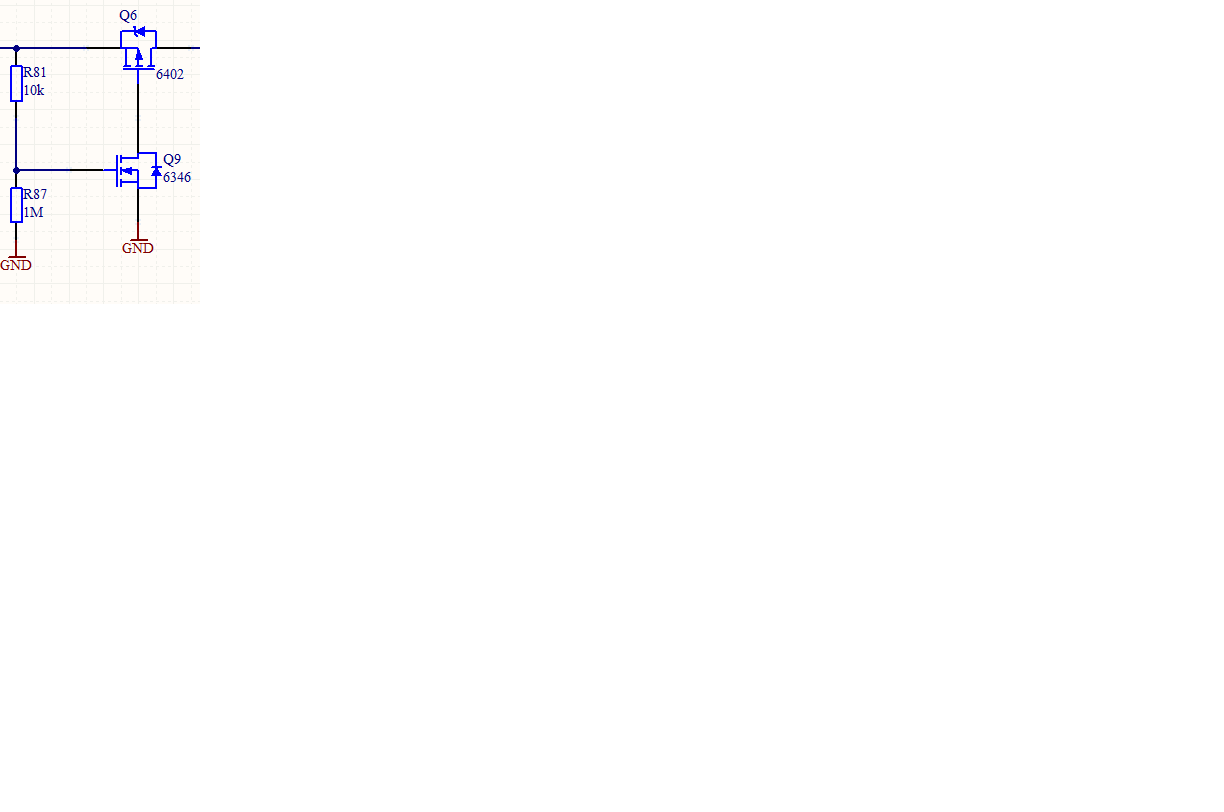

W załączniku. Jak mylę się to mniej popraw.
Załączniki

Jony130
Moderator
Posty: 3116
Rejestracja: 11 sie 2005, 16:33
Lokalizacja: wrocław

Re: Zabezpieczenie przepływu prądu

Post autor: Jony130 » 29 sie 2018, 16:48

Ale twór układ umożliwia przepływ prądu w obydwie strony. A "zwykła" dioda na to nie pozwala.

shaibuz
-
Posty: 6
Rejestracja: 27 sie 2018, 13:27

Re: Zabezpieczenie przepływu prądu

Post autor: shaibuz » 30 sie 2018, 12:16

To coś źle myślę :(
Z lewej strony mam 4.5V, a z prawej strony 4,2V. Chodzi o to że jak zabraknie 5V to żeby 4,2V nie przechodziło na lewą stronę.

Jony130
Moderator
Posty: 3116
Rejestracja: 11 sie 2005, 16:33
Lokalizacja: wrocław

Re: Zabezpieczenie przepływu prądu

Post autor: Jony130 » 30 sie 2018, 16:42

To może wstaw diodę Schottkiego i po sprawie. Bo twój układ nie zadział tak jak tego oczekujesz.

es2
-
Posty: 5
Rejestracja: 13 mar 2018, 9:47

Re: Zabezpieczenie przepływu prądu

Post autor: es2 » 03 wrz 2018, 8:37

shaibuz pisze:
30 sie 2018, 12:16
To coś źle myślę :(
Z lewej strony mam 4.5V, a z prawej strony 4,2V. Chodzi o to że jak zabraknie 5V to żeby 4,2V nie przechodziło na lewą stronę.
Dobrze kombinujesz z tym MOSFET. Musisz jednak sterować go z komparatora. MOSFET ma być otwarty, gdy napięcie po prawej stronie jest niższe niż po lewej. Musisz go właczyć tak aby pasożytnicza dioda nie przeszkadzała. Można też włączyć dwa tranzystory szeregowo tak aby diody były skierowane przeciwnie do siebie,
Są gotowe rozwiązania, szukaj pod hasłem "dioda idealna".

shaibuz
-
Posty: 6
Rejestracja: 27 sie 2018, 13:27

Re: Zabezpieczenie przepływu prądu

Post autor: shaibuz » 05 wrz 2018, 8:54

Dzięki es2 za rade :)

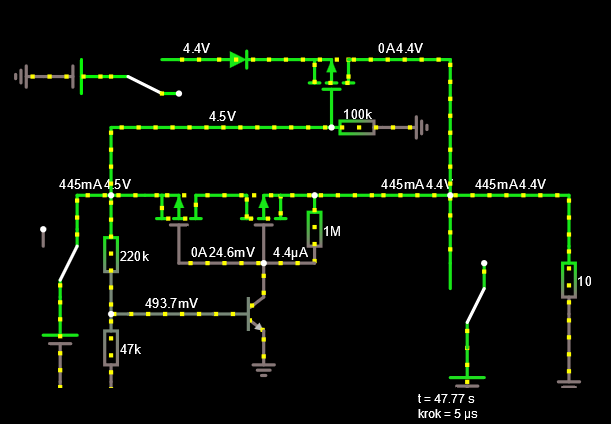

Temat do zamknięcia a dla ludzi ciekawych schemat w załączniku może komuś przyda się :)
Załączniki

Jony130
Moderator
Posty: 3116
Rejestracja: 11 sie 2005, 16:33
Lokalizacja: wrocław

Re: Zabezpieczenie przepływu prądu

Post autor: Jony130 » 09 wrz 2018, 18:13

shaibuz pisze:
05 wrz 2018, 8:54
Dzięki es2 za rade :)
Temat do zamknięcia a dla ludzi ciekawych schemat w załączniku może komuś przyda się :)
Nie za bardzo skorzystałeś z rad kolegi es2. Bo dalej twój układ w pewnych okolicznościach nie zadziała prawidłowo.

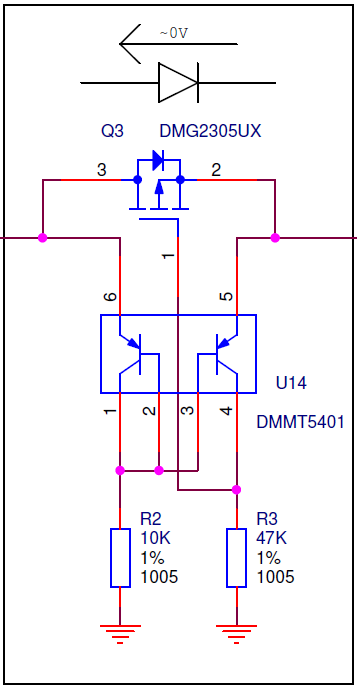

Poprawny układ wygląda tak:

https://github.com/xioTechnologies/Idea ... /README.md
Załączniki
