Wzmacniacz "Transinpedancyjny"

PIC2013 · Post autor: **PIC2013** » 03 sie 2017, 9:40

W układzie konwerter prąd/napięcie, wzmocnienie wzmacniacza np. NE5532(10Mhz) przy częstotliwości 10Mhz będzie większe od 1 ?

Widziałem układ ze wzmacniaczem OPA320(20Mhz) gdzie przy częstotliwości 1Mhz wzmocnienie wynosiło 90dB.

Edit:
OK Jony, dzięki , czaję

Post autor: **Jony130** » 03 sie 2017, 14:06

PIC2013 pisze:W układzie konwerter prąd/napięcie, wzmocnienie wzmacniacza np. NE5532(10Mhz) przy częstotliwości 10Mhz będzie większe od 1 ?

Nie, wzmocnienie napięciowe samego (gołego) wzmacniacza będzie równe 1V/V czyli konwerter prąd/napięcie już dużo wcześniej przestanie działać poprawnie.

PIC2013 pisze:Widziałem układ ze wzmacniaczem OPA320(20Mhz) gdzie przy częstotliwości 1Mhz wzmocnienie wynosiło 90dB.

90dB dla 1MHz ? Nie możliwe.

Jeśli założymy że charakterystyka wzmacniacza opada typowo 20dB na dekadę to dla 2MHz wzmocnienie będzie równe 20dB(10V/V) bo wzmocnienie 0dB (1V/V) mamy dla 20MHz.

To dla 1MHz wzmocnienie będzie równe 20dB + 20log(2MHz/1MHz) = 26dB (20V/V) a nie 90dB (31622 V/V).

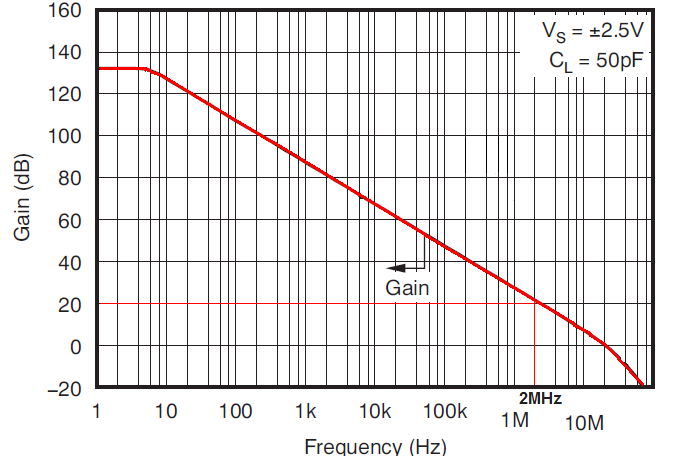

Zresztą dane te potwierdza wykres zamieszczany w nocie aplikacyjnej
http://www.ti.com/lit/pdf/SBOS513 (rys .4)
