Zasilacz 5V i 12V

Misiek84LG · Post autor: **Misiek84LG** » 16 lis 2014, 22:00

Witam

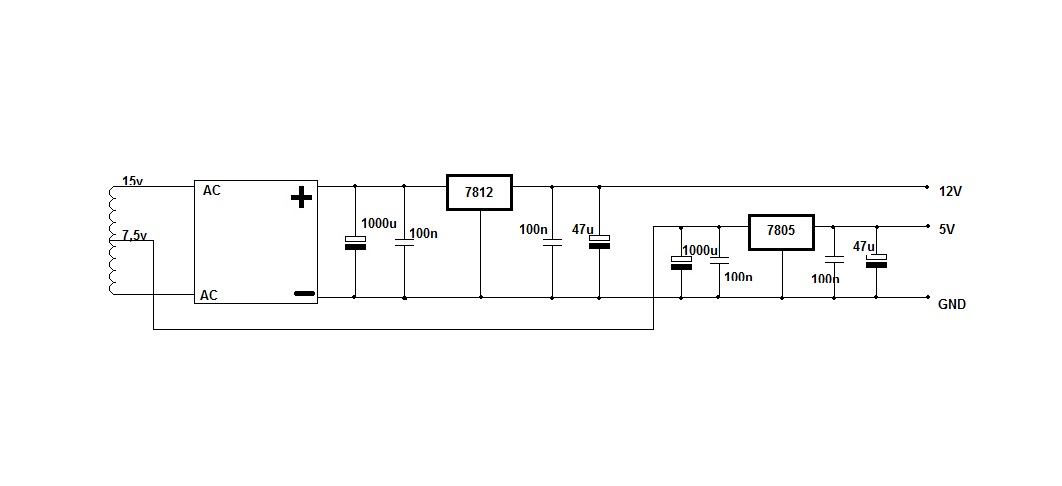

Czy załączony schemat zasilacza jest prawidłowy? Będzie on zasilał aktywne obciążenie oraz woltomierz/amperomierz na ICL7107. Celowo chce żeby miały wspólna masę (-) a stabilizator 7805 zasilam z połowy uzwojenia trafa aby zmniejszyć straty i grzanie stabilizatora. Czy zasilacz 5V jest prawidłowy?

leech10 · Post autor: **leech10** » 17 lis 2014, 15:11

Hej

A nie dajesz przypadkiem napięcia przemiennego na 7805

Na 7812 masz podane przez układ prostujący i kondensatory filtrujące. A co z 7805

Pozdrawiam
Piotrek

Misiek84LG · Post autor: **Misiek84LG** » 17 lis 2014, 16:35

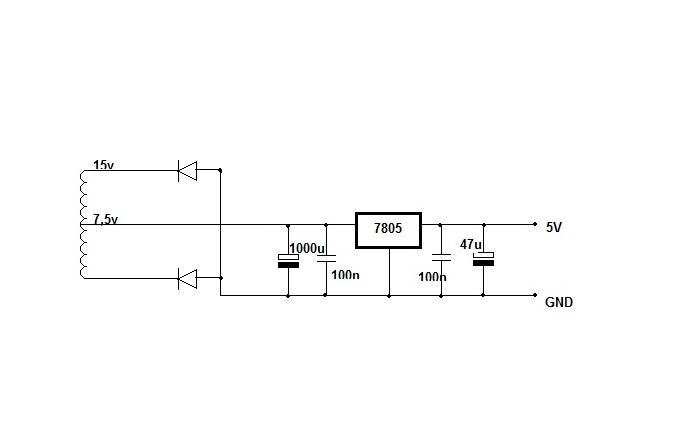

Z analizy mostka wynika ze stabilizator 7805 jest zasilany jak poniżej. Napięcie przemienne nie idzie na stabilizator 7805. Typowy prostownik przeciwsobny.

leech10 · Post autor: **leech10** » 17 lis 2014, 23:17

Hej

No w sumie racja bo to byłby zasilacz symetryczny tylko trochę przerobiony.
Być może ja się pomyliłem jeśli tak to przepraszam

W takim razie trzeba by zrewidować podłączenie kondensatorów.

Pozdrawiam
Piotrek
